Sprężyna dociskowa D-262B Stal sprężynowa Ø 2 x 8,7 x 14 mm

Ceny progresywne - Sprężyna dociskowa D-262B

Ilość Cena jednostkowa [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR

Sprężyna dociskowa Kupić

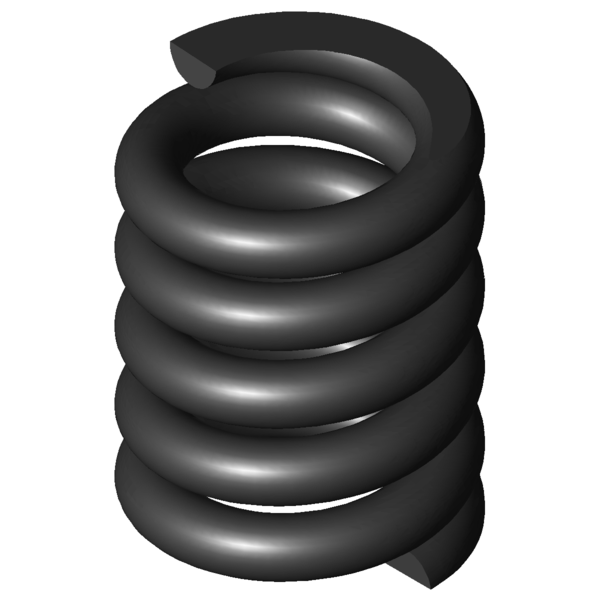

Obraz produktu Sprężyna dociskowa D-262B
Obraz produktu Sprężyna dociskowa D-262B
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-262B

Symbole Wartość Jednostka Opis
Materialu EN 10270-1 - Rodzaj materialu
Stan końców sprężyny Przyłożone i zeszlifowane - Stan końców sprężyny
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym
s1 mm Ugięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą
s2 mm Ugięcie sprężyny przy obciążeniu siłą
d 2 mm Srednica drutu
Di mm Wewnętrzna średnica zwoju
D 8,7 mm Średnia średnica zwoju
De 10,7 mm Zewnętrzna średnica zwoju
Dd 6,2 mm Maksymalna średnica trzpienia
Dh 11,2 mm Minimalna średnica tulei
L0 14 mm Długość swobodna
Lk mm Długość wyboczenia
Fn 148,612 N Maksymalna siła przy obciążeniu statycznym
Ln 11,9 mm Minimalna długość przy obciążeniu statycznym
sn 2,1 mm Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn 116,693 N Maksymalna siła przy obciążeniu dynamicznym
Lndyn 12,35 mm Minimalna długość przy obciążeniu dynamicznym
shdyn 1,65 mm Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S 3,429 mm Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n 3,5 szt. Ilość zwojów sprężynujących
nt szt. Całkowita ilość zwojów
R 70,723 N/mm Sztywnosc sprezyny
Gew 3,733 g Waga artykułu
Fntol 29,22 N (+/-) Tolerancja statycznej siły maksymalnej
Fndtol 28,82 N (+/-) Tolerancja maksymalnej siły dynamicznej
Detol 0,25 mm (+/-) Tolerancja średnicy zwoju
L0tol 0,38 mm (+/-) Tolerancja długości swobodnej sprężyny
PG F - Grupa cenowa tego artykulu
F1tol N (+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol N (+/-) Tolerancja siły sprężyny obciążonej siłą
Rysunek techniczny Sprężyna dociskowa
Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-262B Stal sprężynowa Ø 2 x 8,7 x 14 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-262B Stal sprężynowa Ø 2 x 8,7 x 14 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-262B Stal sprężynowa Ø 2 x 8,7 x 14 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-262B Stal sprężynowa Ø 2 x 8,7 x 14 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-262B

Formularz zapytania Sprężyna dociskowa D-262B Stal sprężynowa Ø 2 x 8,7 x 14 mm

Formularz zapytania Sprężyna dociskowa D-262B

Podobne sprężyny naciskowe do Sprężyna dociskowa D-262B Stal sprężynowa Ø 2 x 8,7 x 14 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (szt.) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
D-262B EN 10270-1 2 10,7 14 148,612 11,9 2,1 3,5 70,723 100,0 | 100,0 | 100,0 | 100,0
VD-262B 1.4310 2 10,7 14 127,642 11,9 2,1 3,5 60,744 92,9 | 100,0 | 92,9 | 85,9
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
D-159 9 13 5,685 EN 10270-1 38,738 6,19 6,81 37,4 | 75,7 | 28,5 | 8,0
D-180-10 9 14 8,643 EN 10270-1 62,813 6,73 7,27 42,5 | 79,7 | 35,6 | 12,2
D-190G 11,25 12 11,054 EN 10270-1 67,872 5,86 6,14 45,6 | 81,1 | 39,9 | 15,6
D-196 9,25 15 13,879 EN 10270-1 102,967 7,58 7,42 49,7 | 80,8 | 48,8 | 19,6
D-207A 10 14,4 17,58 EN 10270-1 104,295 8,47 5,93 54,8 | 86,9 | 52,8 | 24,9
D-207K-10 11,5 12,75 20,63 EN 10270-1 110,781 7,38 5,37 57,4 | 86,4 | 56,8 | 29,2
D-227C 11 15,7 22,967 EN 10270-1 138,949 9,65 6,05 61,8 | 88,8 | 64,1 | 32,5
D-207KG 10 14 23,994 EN 10270-1 119,303 9,03 4,97 61,6 | 89,5 | 61,3 | 33,9
D-222H 11,6 14 26,706 EN 10270-1 164,776 7,83 6,17 63,5 | 90,7 | 62,1 | 37,7
D-228 9,6 14,5 37,257 EN 10270-1 183,678 9,57 4,93 67,7 | 88,8 | 61,8 | 52,6
D-227G 9,6 12 37,257 EN 10270-1 90,535 9,57 2,43 70,5 | 85,1 | 73,7 | 52,6
D-222G 11,6 11,5 38,151 EN 10270-1 157,565 7,37 4,13 70,4 | 84,8 | 72,6 | 53,9
D-233A-05 12 12 44,789 EN 10270-1 167,96 8,25 3,75 74,6 | 88,3 | 72,2 | 63,3
D-234BA-10 11 12,5 54,936 EN 10270-1 207,107 8,73 3,77 77,8 | 92,2 | 63,7 | 77,6
D-262B 10,7 14 70,723 EN 10270-1 148,612 11,9 2,1 100,0 | 100,0 | 100,0 | 100,0
D-234C 9 13,4 81,864 EN 10270-1 222,571 10,68 2,72 82,8 | 89,9 | 72,0 | 86,5
D-263A 10 14,8 90,96 EN 10270-1 266,694 11,87 2,93 79,2 | 96,0 | 63,7 | 77,7
D-263R 11 16,2 100,056 EN 10270-1 314,696 13,05 3,15 73,1 | 91,5 | 56,9 | 70,8
Liczba podobnych metalowych sprężyn: 17

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-262B

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-262B
