Sprężyna dociskowa D-263Y Stal sprężynowa Ø 2,5 x 39,5 x 240 mm

Ceny progresywne - Sprężyna dociskowa D-263Y

Ilość	Cena jednostkowa [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Sprężyna dociskowa Kupić

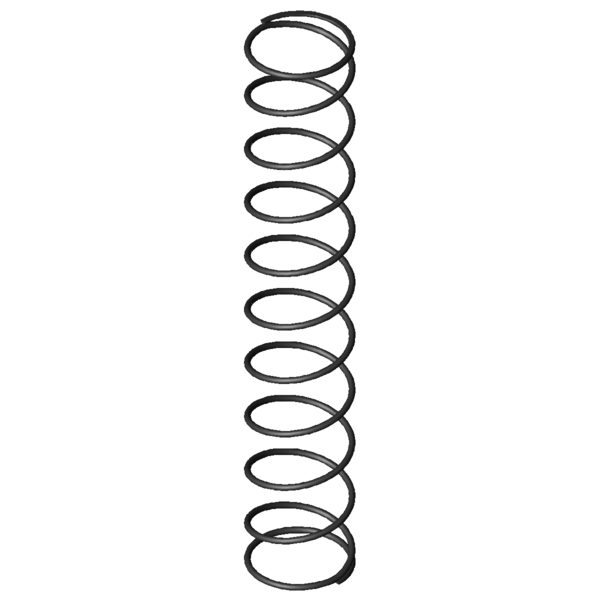

Obraz produktu Sprężyna dociskowa D-263Y

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-263Y

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	2,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	39,5	mm	Średnia średnica zwoju
De	42	mm	Zewnętrzna średnica zwoju
Dd	36,1	mm	Maksymalna średnica trzpienia
Dh	44,4	mm	Minimalna średnica tulei
L0	240	mm	Długość swobodna
Lk	146,2	mm	Długość wyboczenia
Fn	135,926	N	Maksymalna siła przy obciążeniu statycznym
Ln	40,02	mm	Minimalna długość przy obciążeniu statycznym
sn	199,98	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	132,092	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	45,66	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	74,11	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	25	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	9,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	0,68	N/mm	Sztywnosc sprezyny
Gew	55,3726	g	Waga artykułu
Fntol	8,24	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	8,18	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,7	mm	(+/-) Tolerancja średnicy zwoju
L0tol	9,12	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	L	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-263Y Stal sprężynowa Ø 2,5 x 39,5 x 240 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-263Y Stal sprężynowa Ø 2,5 x 39,5 x 240 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-263Y Stal sprężynowa Ø 2,5 x 39,5 x 240 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-263Y Stal sprężynowa Ø 2,5 x 39,5 x 240 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-263Y

Formularz zapytania Sprężyna dociskowa D-263Y Stal sprężynowa Ø 2,5 x 39,5 x 240 mm

Formularz zapytania Sprężyna dociskowa D-263Y

Podobne sprężyny naciskowe do Sprężyna dociskowa D-263Y Stal sprężynowa Ø 2,5 x 39,5 x 240 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-263Y	EN 10270-1	2,5	42	240	135,926	40,02	199,98	9,5	0,68	100,0 \| 100,0 \| 100,0 \| 100,0
VD-263Y	1.4310	2,5	42	240	116,746	40,02	199,98	9,5	0,584	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207JJ	34	239	0,12	EN 10270-1	24,299	36,83	202,17	52,1 \| 80,2 \| 58,4 \| 17,7
D-263G	38	228	0,548	EN 10270-1	105,289	35,69	192,31	86,2 \| 91,2 \| 86,8 \| 80,5
D-263V-21	46	208	0,569	EN 10270-1	96,677	38,03	169,97	84,8 \| 92,7 \| 78,1 \| 83,7
D-267A	34,5	245	0,656	EN 10270-1	116,691	67,24	177,76	92,4 \| 93,4 \| 87,4 \| 96,6
D-263Y	42	240	0,68	EN 10270-1	135,926	40,02	199,98	100,0 \| 100,0 \| 100,0 \| 100,0
D-292A	43,2	275	0,902	EN 10270-1	171,067	85,4	189,61	83,3 \| 87,5 \| 87,1 \| 75,3
D-267	34,5	245	0,972	EN 10270-1	182,652	57	188	82,5 \| 93,4 \| 84,2 \| 70,0
D-292	43,2	275	1,335	EN 10270-1	287,389	59,78	215,23	69,5 \| 87,5 \| 70,1 \| 50,9
D-297B	35,2	230	1,863	EN 10270-1	286,135	76,4	153,6	61,5 \| 85,9 \| 62,2 \| 36,5
D-291	43,2	190	1,964	EN 10270-1	289,258	42,7	147,31	59,9 \| 84,8 \| 60,3 \| 34,6
D-318E	49	243	2,12	EN 10270-1	350,539	77,65	165,35	58,4 \| 82,3 \| 60,7 \| 32,1
D-322A	44	235	2,203	EN 10270-1	296,264	100,5	134,5	57,6 \| 85,3 \| 56,6 \| 30,9
D-313J	40	248	2,289	EN 10270-1	391,102	77,14	170,86	59,0 \| 87,2 \| 60,1 \| 29,7
D-322	44	235	3,26	EN 10270-1	536,27	70,5	164,5	53,3 \| 85,3 \| 53,8 \| 20,8
D-329A	36	250	3,537	EN 10270-1	475,275	115,64	134,36	49,5 \| 81,4 \| 47,9 \| 19,2
D-329	36	250	4,302	EN 10270-1	660,363	96,5	153,5	48,6 \| 81,4 \| 48,7 \| 15,8
D-353A	45	205	5,378	EN 10270-1	453,716	120,63	84,37	41,7 \| 76,3 \| 36,1 \| 12,6
D-353	45	205	7,959	EN 10270-1	957,068	84,75	120,25	40,7 \| 76,3 \| 37,2 \| 8,5
D-359A	37	230	8,636	EN 10270-1	771,528	140,66	89,34	39,0 \| 78,0 \| 31,1 \| 7,9
D-359	37	230	10,503	EN 10270-1	1182,323	117,43	112,57	39,4 \| 78,0 \| 33,9 \| 6,5

Liczba podobnych metalowych sprężyn: 19

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-263Y
