Sprężyna dociskowa D-313J Stal sprężynowa Ø 3,6 x 36,4 x 248 mm

Ceny progresywne - Sprężyna dociskowa D-313J

Ilość	Cena jednostkowa [EUR]
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,8670 EUR
175	1,8647 EUR
250	1,8186 EUR
350	1,7923 EUR

Sprężyna dociskowa Kupić

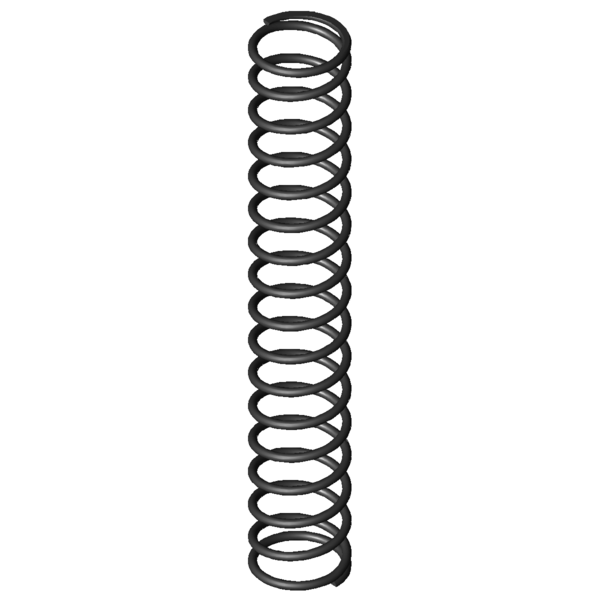

Obraz produktu Sprężyna dociskowa D-313J

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-313J

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	3,6	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	36,4	mm	Średnia średnica zwoju
De	40	mm	Zewnętrzna średnica zwoju
Dd	31,8	mm	Maksymalna średnica trzpienia
Dh	41,6	mm	Minimalna średnica tulei
L0	248	mm	Długość swobodna
Lk	176,7	mm	Długość wyboczenia
Fn	391,102	N	Maksymalna siła przy obciążeniu statycznym
Ln	77,14	mm	Minimalna długość przy obciążeniu statycznym
sn	170,86	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	374,912	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	84,21	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	67,76	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	15,768	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	15,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	2,289	N/mm	Sztywnosc sprezyny
Gew	161,0144	g	Waga artykułu
Fntol	18,6	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	18,35	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,6	mm	(+/-) Tolerancja średnicy zwoju
L0tol	5,56	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	AD	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-313J Stal sprężynowa Ø 3,6 x 36,4 x 248 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-313J Stal sprężynowa Ø 3,6 x 36,4 x 248 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-313J Stal sprężynowa Ø 3,6 x 36,4 x 248 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-313J Stal sprężynowa Ø 3,6 x 36,4 x 248 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-313J

Formularz zapytania Sprężyna dociskowa D-313J Stal sprężynowa Ø 3,6 x 36,4 x 248 mm

Formularz zapytania Sprężyna dociskowa D-313J

Podobne sprężyny naciskowe do Sprężyna dociskowa D-313J Stal sprężynowa Ø 3,6 x 36,4 x 248 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-313J	EN 10270-1	3,6	40	248	391,102	77,14	170,86	15,5	2,289	79,4 \| 93,1 \| 80,5 \| 64,7
VD-313J	1.4310	3,6	40	248	335,916	77,14	170,86	15,5	1,966	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207JJ	34	239	0,12	EN 10270-1	24,299	36,83	202,17	41,7 \| 74,3 \| 45,4 \| 5,3
D-263G	38	228	0,548	EN 10270-1	105,289	35,69	192,31	54,8 \| 82,7 \| 57,9 \| 23,9
D-267A	34,5	245	0,656	EN 10270-1	116,691	67,24	177,76	58,8 \| 84,8 \| 63,0 \| 28,7
D-263Y	42	240	0,68	EN 10270-1	135,926	40,02	199,98	59,0 \| 87,2 \| 60,1 \| 29,7
D-292A	43,2	275	0,902	EN 10270-1	171,067	85,4	189,61	65,6 \| 90,6 \| 66,9 \| 39,4
D-267	34,5	245	0,972	EN 10270-1	182,652	57	188	56,0 \| 85,4 \| 54,9 \| 27,5
D-288Z-15	37	279	1,135	EN 10270-1	228,4	77,74	201,26	58,9 \| 87,3 \| 57,4 \| 32,1
D-292	43,2	275	1,335	EN 10270-1	287,389	59,78	215,23	75,1 \| 90,6 \| 76,4 \| 58,3
D-298A	35,2	280	1,449	EN 10270-1	266,016	96,4	183,6	64,9 \| 89,0 \| 64,6 \| 41,0
D-288Z-24	33	229	1,652	EN 10270-1	253,793	75,38	153,63	67,7 \| 86,1 \| 70,4 \| 46,7
D-298	35,2	280	1,762	EN 10270-1	351,728	80,4	199,6	69,8 \| 89,0 \| 70,7 \| 49,8
D-297B	35,2	230	1,863	EN 10270-1	286,135	76,4	153,6	72,1 \| 89,9 \| 73,8 \| 52,7
D-318E	49	243	2,12	EN 10270-1	350,539	77,65	165,35	91,9 \| 89,9 \| 93,2 \| 92,6
D-322A	44	235	2,203	EN 10270-1	296,264	100,5	134,5	78,4 \| 91,9 \| 81,1 \| 62,3
D-313J	40	248	2,289	EN 10270-1	391,102	77,14	170,86	79,4 \| 93,1 \| 80,5 \| 64,7
D-322	44	235	3,26	EN 10270-1	536,27	70,5	164,5	89,8 \| 91,9 \| 85,2 \| 92,2
D-329A	36	250	3,537	EN 10270-1	475,275	115,64	134,36	100,0 \| 100,0 \| 100,0 \| 100,0
D-329	36	250	4,302	EN 10270-1	660,363	96,5	153,5	87,3 \| 100,0 \| 79,8 \| 82,2
D-359A	37	230	8,636	EN 10270-1	771,528	140,66	89,34	64,9 \| 89,8 \| 64,0 \| 41,0
D-359	37	230	10,503	EN 10270-1	1182,323	117,43	112,57	61,8 \| 89,8 \| 62,0 \| 33,7
D-364R-84	46	220	11,151	EN 10270-1	875,368	141,5	78,5	48,1 \| 78,6 \| 45,3 \| 20,5
D-364R-12	39	254	18,002	EN 10270-1	1827,231	152,5	101,5	52,3 \| 86,6 \| 50,8 \| 19,6
D-364R-11	39	203	21,727	EN 10270-1	1835,921	118,5	84,5	47,2 \| 80,8 \| 44,4 \| 16,3
D-389A	38,3	225	21,767	EN 10270-1	1109,881	174,01	50,99	46,4 \| 82,5 \| 40,4 \| 16,3
D-389N-05	46	236	25,772	EN 10270-1	2411,864	142,41	93,59	40,7 \| 77,8 \| 35,5 \| 8,9
D-389	38,3	225	26,473	EN 10270-1	2109,513	145,32	79,68	45,6 \| 82,5 \| 40,9 \| 13,4
D-389A-12	39	254	28,009	EN 10270-1	2106,913	178,78	75,22	45,1 \| 83,5 \| 39,3 \| 12,6
D-389A-11	39	203	34,811	EN 10270-1	1968,148	146,46	56,54	40,3 \| 77,7 \| 33,1 \| 10,2
D-413A	48	248	35,243	EN 10270-1	2243,232	184,35	63,65	36,6 \| 76,1 \| 27,3 \| 6,5
D-414AE	42	200	75,834	EN 10270-1	4380,577	142,23	57,77	32,7 \| 73,6 \| 21,4 \| 3,0

Liczba podobnych metalowych sprężyn: 29

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-313J

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-313J
