Sprężyna dociskowa D-288Z-15 Stal sprężynowa Ø 3 x 34 x 279 mm

Ceny progresywne - Sprężyna dociskowa D-288Z-15

Ilość	Cena jednostkowa [EUR]
1	6,0600 EUR
2	4,2700 EUR
3	4,0700 EUR
7	3,2700 EUR
17	1,9600 EUR
37	1,5300 EUR
75	1,4100 EUR
125	1,1143 EUR
175	1,0455 EUR
250	0,9455 EUR
350	0,8716 EUR
450	0,8148 EUR

Sprężyna dociskowa Kupić

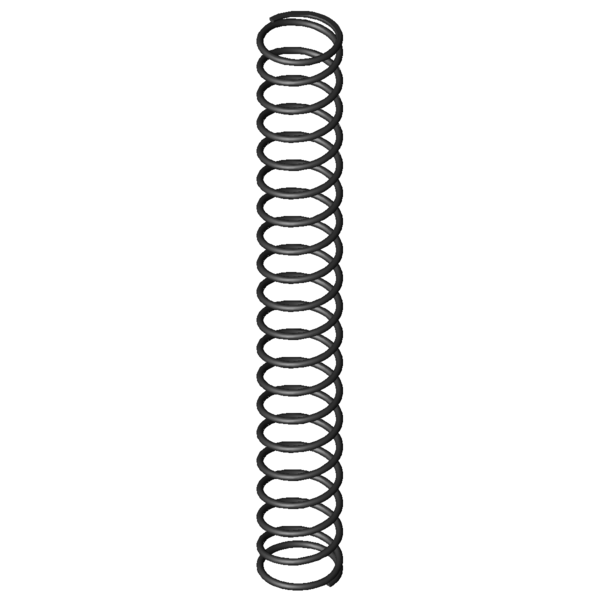

Obraz produktu Sprężyna dociskowa D-288Z-15

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-288Z-15

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	3	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	34	mm	Średnia średnica zwoju
De	37	mm	Zewnętrzna średnica zwoju
Dd	30,1	mm	Maksymalna średnica trzpienia
Dh	38,5	mm	Minimalna średnica tulei
L0	279	mm	Długość swobodna
Lk	227,62	mm	Długość wyboczenia
Fn	228,4	N	Maksymalna siła przy obciążeniu statycznym
Ln	77,74	mm	Minimalna długość przy obciążeniu statycznym
sn	201,26	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	219,188	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	85,86	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	97,04	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	14,919	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	18,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	1,135	N/mm	Sztywnosc sprezyny
Gew	122,3476	g	Waga artykułu
Fntol	11,98	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	11,85	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,6	mm	(+/-) Tolerancja średnicy zwoju
L0tol	7,54	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	Q	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-288Z-15 Stal sprężynowa Ø 3 x 34 x 279 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-288Z-15 Stal sprężynowa Ø 3 x 34 x 279 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-288Z-15 Stal sprężynowa Ø 3 x 34 x 279 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-288Z-15 Stal sprężynowa Ø 3 x 34 x 279 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-288Z-15

Formularz zapytania Sprężyna dociskowa D-288Z-15 Stal sprężynowa Ø 3 x 34 x 279 mm

Formularz zapytania Sprężyna dociskowa D-288Z-15

Podobne sprężyny naciskowe do Sprężyna dociskowa D-288Z-15 Stal sprężynowa Ø 3 x 34 x 279 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-288Z-15	EN 10270-1	3	37	279	228,4	77,74	201,26	18,5	1,135	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z-15	1.4310	3	37	279	196,171	77,74	201,26	18,5	0,975	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207JD	35,5	260	0,105	EN 10270-1	23,297	38,08	221,93	46,5 \| 79,7 \| 50,4 \| 9,3
D-207JJ	34	239	0,12	EN 10270-1	24,299	36,83	202,17	47,2 \| 75,9 \| 55,1 \| 10,6
D-207O	28	292	0,234	EN 10270-1	58,851	40,61	251,39	49,5 \| 74,9 \| 52,9 \| 20,6
D-232J	30	294	0,308	EN 10270-1	76,743	44,56	249,44	54,3 \| 78,7 \| 57,1 \| 27,1
D-234K	34	332	0,321	EN 10270-1	90,5	50	282	54,9 \| 80,9 \| 55,5 \| 28,3
D-263G	38	228	0,548	EN 10270-1	105,289	35,69	192,31	67,7 \| 84,1 \| 70,8 \| 48,2
D-267A	34,5	245	0,656	EN 10270-1	116,691	67,24	177,76	71,9 \| 88,1 \| 69,7 \| 57,8
D-263Y	42	240	0,68	EN 10270-1	135,926	40,02	199,98	75,0 \| 85,8 \| 79,4 \| 59,9
D-292A	43,2	275	0,902	EN 10270-1	171,067	85,4	189,61	85,6 \| 92,7 \| 84,6 \| 79,5
D-267	34,5	245	0,972	EN 10270-1	182,652	57	188	86,8 \| 88,1 \| 86,7 \| 85,6
D-288Z-15	37	279	1,135	EN 10270-1	228,4	77,74	201,26	100,0 \| 100,0 \| 100,0 \| 100,0
D-292	43,2	275	1,335	EN 10270-1	287,389	59,78	215,23	88,0 \| 92,7 \| 86,5 \| 85,0
D-298A	35,2	280	1,449	EN 10270-1	266,016	96,4	183,6	87,7 \| 96,2 \| 88,5 \| 78,3
D-288Z-24	33	229	1,652	EN 10270-1	253,793	75,38	153,63	80,8 \| 90,4 \| 83,2 \| 68,7
D-298	35,2	280	1,762	EN 10270-1	351,728	80,4	199,6	80,9 \| 96,2 \| 82,1 \| 64,4
D-297B	35,2	230	1,863	EN 10270-1	286,135	76,4	153,6	76,5 \| 90,4 \| 78,1 \| 60,9
D-313J	40	248	2,289	EN 10270-1	391,102	77,14	170,86	69,8 \| 88,2 \| 71,6 \| 49,6
D-329BH	34	330	2,646	EN 10270-1	394,525	180,92	149,08	64,2 \| 83,8 \| 66,0 \| 42,9
D-329A	36	250	3,537	EN 10270-1	475,275	115,64	134,36	58,9 \| 87,3 \| 57,4 \| 32,1
D-329	36	250	4,302	EN 10270-1	660,363	96,5	153,5	56,4 \| 87,3 \| 55,4 \| 26,4
D-354A	45	300	4,422	EN 10270-1	687,347	144,55	155,45	53,1 \| 78,4 \| 55,2 \| 25,7
D-354	45	300	5,378	EN 10270-1	964,597	120,63	179,37	52,0 \| 78,4 \| 56,4 \| 21,1
D-359A	37	230	8,636	EN 10270-1	771,528	140,66	89,34	43,7 \| 80,8 \| 37,0 \| 13,1
D-359	37	230	10,503	EN 10270-1	1182,323	117,43	112,57	43,1 \| 80,8 \| 37,6 \| 10,8
D-384A	46,3	280	11,145	EN 10270-1	1146,827	177,1	102,9	40,5 \| 75,7 \| 35,5 \| 10,2
D-359A-20	32	300	13,479	EN 10270-1	1504,887	188,35	111,65	41,2 \| 79,8 \| 35,3 \| 8,4

Liczba podobnych metalowych sprężyn: 25

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-288Z-15
