Sprężyna dociskowa D-207JD Stal sprężynowa Ø 1,5 x 34 x 260 mm

Ceny progresywne - Sprężyna dociskowa D-207JD

Ilość	Cena jednostkowa [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Sprężyna dociskowa Kupić

Obraz produktu Sprężyna dociskowa D-207JD

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-207JD

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	34	mm	Średnia średnica zwoju
De	35,5	mm	Zewnętrzna średnica zwoju
Dd	31	mm	Maksymalna średnica trzpienia
Dh	36,8	mm	Minimalna średnica tulei
L0	260	mm	Długość swobodna
Lk	203,6	mm	Długość wyboczenia
Fn	23,297	N	Maksymalna siła przy obciążeniu statycznym
Ln	38,08	mm	Minimalna długość przy obciążeniu statycznym
sn	221,93	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	22,438	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	46,25	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	188,53	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	20,68	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	12,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	0,105	N/mm	Sztywnosc sprezyny
Gew	21,6346	g	Waga artykułu
Fntol	3,49	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	3,36	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	1	mm	(+/-) Tolerancja średnicy zwoju
L0tol	20,4	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	H	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-207JD Stal sprężynowa Ø 1,5 x 34 x 260 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-207JD Stal sprężynowa Ø 1,5 x 34 x 260 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-207JD Stal sprężynowa Ø 1,5 x 34 x 260 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-207JD Stal sprężynowa Ø 1,5 x 34 x 260 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-207JD

Formularz zapytania Sprężyna dociskowa D-207JD Stal sprężynowa Ø 1,5 x 34 x 260 mm

Formularz zapytania Sprężyna dociskowa D-207JD

Podobne sprężyny naciskowe do Sprężyna dociskowa D-207JD Stal sprężynowa Ø 1,5 x 34 x 260 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207JD	EN 10270-1	1,5	35,5	260	23,297	38,08	221,93	12,5	0,105	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207JD	1.4310	1,5	35,5	260	20,009	38,08	221,93	12,5	0,09	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207JD	35,5	260	0,105	EN 10270-1	23,297	38,08	221,93	100,0 \| 100,0 \| 100,0 \| 100,0
D-207JJ	34	239	0,12	EN 10270-1	24,299	36,83	202,17	92,2 \| 95,9 \| 93,5 \| 87,3
D-232J	30	294	0,308	EN 10270-1	76,743	44,56	249,44	59,7 \| 85,4 \| 59,7 \| 34,1
D-234J	34	205	0,524	EN 10270-1	90,483	32,2	172,8	51,7 \| 83,2 \| 51,8 \| 20,0
D-263G	38	228	0,548	EN 10270-1	105,289	35,69	192,31	52,2 \| 83,1 \| 54,4 \| 19,2
D-267A	34,5	245	0,656	EN 10270-1	116,691	67,24	177,76	49,9 \| 83,8 \| 50,0 \| 16,0
D-263Y	42	240	0,68	EN 10270-1	135,926	40,02	199,98	49,3 \| 78,9 \| 53,6 \| 15,4
D-292A	43,2	275	0,902	EN 10270-1	171,067	85,4	189,61	45,2 \| 74,5 \| 49,5 \| 11,6
D-267	34,5	245	0,972	EN 10270-1	182,652	57	188	47,8 \| 83,8 \| 48,7 \| 10,8
D-273A	27,5	240	1,132	EN 10270-1	186,417	75,31	164,69	43,1 \| 76,6 \| 43,4 \| 9,3
D-288Z-15	37	279	1,135	EN 10270-1	228,4	77,74	201,26	46,5 \| 79,7 \| 50,4 \| 9,3
D-292	43,2	275	1,335	EN 10270-1	287,389	59,78	215,23	45,0 \| 74,5 \| 52,5 \| 7,9
D-273	27,5	240	1,377	EN 10270-1	235,001	69,3	170,7	42,5 \| 76,6 \| 43,4 \| 7,6
D-298A	35,2	280	1,449	EN 10270-1	266,016	96,4	183,6	44,2 \| 79,6 \| 45,7 \| 7,2
D-288Z-24	33	229	1,652	EN 10270-1	253,793	75,38	153,63	40,9 \| 77,0 \| 39,2 \| 6,4
D-288Z-14	37	190	1,68	EN 10270-1	227,628	54,48	135,53	38,3 \| 73,0 \| 35,7 \| 6,3

Liczba podobnych metalowych sprężyn: 15

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-207JD

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-207JD

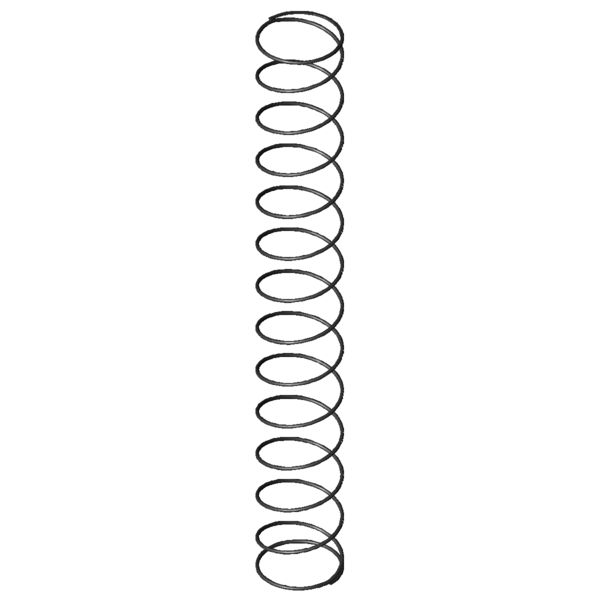

Obraz produktu - Sprezyny naciskowe D-207JD
