Sprężyna dociskowa D-288X-13 Stal sprężynowa Ø 2,9 x 16,5 x 153 mm

Ceny progresywne - Sprężyna dociskowa D-288X-13

Ilość	Cena jednostkowa [EUR]
1	5,9700 EUR
2	4,2100 EUR
3	4,0100 EUR
7	3,2100 EUR
17	1,7700 EUR
37	1,3500 EUR
75	1,1900 EUR
125	0,9703 EUR
175	0,8890 EUR
250	0,8202 EUR
350	0,7705 EUR
450	0,7136 EUR

Sprężyna dociskowa Kupić

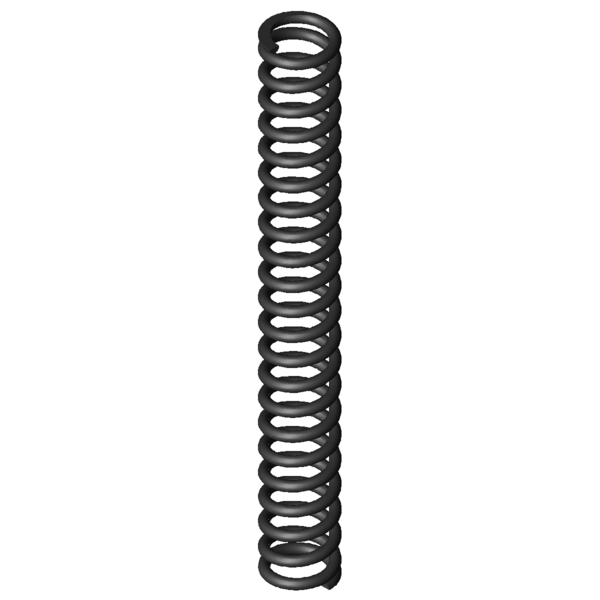

Obraz produktu Sprężyna dociskowa D-288X-13

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-288X-13

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	2,9	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	16,5	mm	Średnia średnica zwoju
De	19,4	mm	Zewnętrzna średnica zwoju
Dd	12,9	mm	Maksymalna średnica trzpienia
Dh	20,4	mm	Minimalna średnica tulei
L0	153	mm	Długość swobodna
Lk	131,5	mm	Długość wyboczenia
Fn	540,34	N	Maksymalna siła przy obciążeniu statycznym
Ln	83,1	mm	Minimalna długość przy obciążeniu statycznym
sn	69,9	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	425,16	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	98	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	20,64	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	7,234	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	20,75	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	7,73	N/mm	Sztywnosc sprezyny
Gew	61,5718	g	Waga artykułu
Fntol	29,59	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	27,56	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,35	mm	(+/-) Tolerancja średnicy zwoju
L0tol	2,63	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	P	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-288X-13 Stal sprężynowa Ø 2,9 x 16,5 x 153 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-288X-13 Stal sprężynowa Ø 2,9 x 16,5 x 153 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-288X-13 Stal sprężynowa Ø 2,9 x 16,5 x 153 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-288X-13 Stal sprężynowa Ø 2,9 x 16,5 x 153 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-288X-13

Formularz zapytania Sprężyna dociskowa D-288X-13 Stal sprężynowa Ø 2,9 x 16,5 x 153 mm

Formularz zapytania Sprężyna dociskowa D-288X-13

Podobne sprężyny naciskowe do Sprężyna dociskowa D-288X-13 Stal sprężynowa Ø 2,9 x 16,5 x 153 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-288X-13	EN 10270-1	2,9	19,4	153	540,34	83,1	69,9	20,75	7,73	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288X-13	1.4310	2,9	19,4	153	468,079	82,5	70,5	20,75	6,639	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-217A	17,6	165	0,724	EN 10270-1	84,615	48,2	116,8	42,2 \| 79,5 \| 37,8 \| 9,4
D-217	17,6	165	0,881	EN 10270-1	104,056	46,9	118,1	43,4 \| 79,5 \| 39,2 \| 11,4
D-232N	20	139	1,144	EN 10270-1	114,943	38,57	100,43	47,8 \| 83,3 \| 45,4 \| 14,8
D-243B	22	149	1,315	EN 10270-1	139,667	42,75	106,25	49,2 \| 84,8 \| 45,8 \| 17,0
D-252A-01	18	170	1,624	EN 10270-1	174,441	62,6	107,4	51,2 \| 83,9 \| 48,7 \| 21,0
D-252A	18	145	1,769	EN 10270-1	154,192	57,82	87,18	54,2 \| 85,5 \| 54,4 \| 22,9
D-252	18	145	2,151	EN 10270-1	195,21	54,25	90,75	56,6 \| 85,5 \| 56,6 \| 27,8
D-263VE	20	127	2,779	EN 10270-1	199,574	55,18	71,82	63,2 \| 86,4 \| 67,1 \| 35,9
D-283A	18,5	130	4,318	EN 10270-1	257,652	70,33	59,67	70,4 \| 88,8 \| 66,5 \| 55,9
D-278D	19,5	125	4,378	EN 10270-1	288,607	59,08	65,92	73,2 \| 89,1 \| 73,9 \| 56,6
D-283	18,5	130	5,252	EN 10270-1	366,04	60,3	69,7	80,2 \| 88,8 \| 83,7 \| 67,9
D-308A	23,2	155	5,935	EN 10270-1	386,828	89,82	65,18	83,4 \| 91,0 \| 82,4 \| 76,8
D-288Z-57	20	150	6,718	EN 10270-1	388,911	92,11	57,89	87,2 \| 97,2 \| 77,4 \| 86,9
D-308	23,2	155	7,218	EN 10270-1	577,506	74,99	80,01	91,6 \| 91,0 \| 90,5 \| 93,4
D-288X-13	19,4	153	7,73	EN 10270-1	540,34	83,1	69,9	100,0 \| 100,0 \| 100,0 \| 100,0
D-288X-12	19,4	127	9,037	EN 10270-1	542,201	67	60	90,9 \| 94,3 \| 92,7 \| 85,5
D-313A	19,2	120	11,591	EN 10270-1	367,438	88,3	31,7	70,9 \| 89,3 \| 56,7 \| 66,7
D-313A-13	19,5	152	12,491	EN 10270-1	750,754	91,9	60,1	78,8 \| 95,6 \| 79,0 \| 61,9
D-313	19,2	120	14,097	EN 10270-1	652,141	73,74	46,26	100,0 \| 100,0 \| 100,0 \| 100,0
D-313A-12	19,5	127	14,956	EN 10270-1	735,305	77,84	49,16	71,2 \| 90,1 \| 71,9 \| 51,7

Liczba podobnych metalowych sprężyn: 19

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-288X-13

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-288X-13

Obraz produktu - Sprezyny naciskowe D-288X-13

QR-Code: Sprężyna dociskowa D-288X-13

QR-Code - Sprezyny naciskowe - D-288X-13 | https://www.federnshop.com/pl/produkty/sprezyny_naciskowe/d-288x-13.html
