Sprężyna dociskowa D-217A Stal sprężynowa Ø 1,6 x 16 x 165 mm

Ceny progresywne - Sprężyna dociskowa D-217A

Ilość Cena jednostkowa [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

Sprężyna dociskowa Kupić

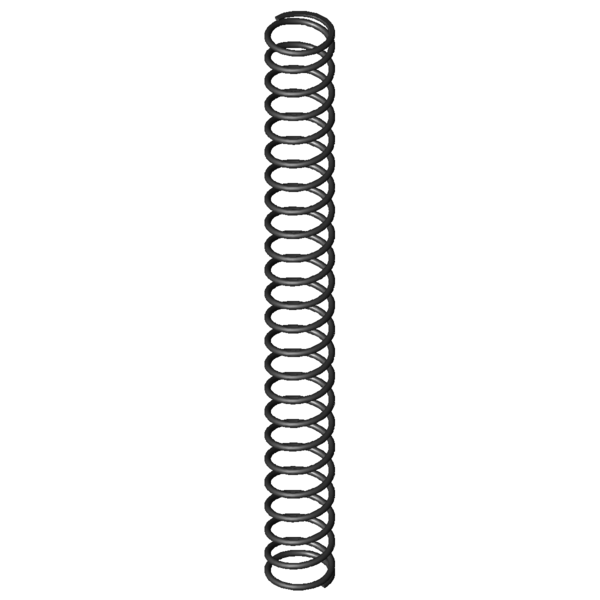

Obraz produktu Sprężyna dociskowa D-217A
Obraz produktu Sprężyna dociskowa D-217A
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-217A

Symbole Wartość Jednostka Opis
Materialu EN 10270-1 - Rodzaj materialu
Stan końców sprężyny Przyłożone i zeszlifowane - Stan końców sprężyny
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym
s1 mm Ugięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą
s2 mm Ugięcie sprężyny przy obciążeniu siłą
d 1,6 mm Srednica drutu
Di mm Wewnętrzna średnica zwoju
D 16 mm Średnia średnica zwoju
De 17,6 mm Zewnętrzna średnica zwoju
Dd 13,8 mm Maksymalna średnica trzpienia
Dh 18,6 mm Minimalna średnica tulei
L0 165 mm Długość swobodna
Lk 146,6 mm Długość wyboczenia
Fn 84,615 N Maksymalna siła przy obciążeniu statycznym
Ln 48,2 mm Minimalna długość przy obciążeniu statycznym
sn 116,8 mm Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn 81,355 N Maksymalna siła przy obciążeniu dynamicznym
Lndyn 52,7 mm Minimalna długość przy obciążeniu dynamicznym
shdyn 49,5 mm Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S 7,262 mm Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n 22,5 szt. Ilość zwojów sprężynujących
nt szt. Całkowita ilość zwojów
R 0,724 N/mm Sztywnosc sprezyny
Gew 19,5725 g Waga artykułu
Fntol 4,39 N (+/-) Tolerancja statycznej siły maksymalnej
Fndtol 4,34 N (+/-) Tolerancja maksymalnej siły dynamicznej
Detol 0,35 mm (+/-) Tolerancja średnicy zwoju
L0tol 4,31 mm (+/-) Tolerancja długości swobodnej sprężyny
PG J - Grupa cenowa tego artykulu
F1tol N (+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol N (+/-) Tolerancja siły sprężyny obciążonej siłą
Rysunek techniczny Sprężyna dociskowa
Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-217A Stal sprężynowa Ø 1,6 x 16 x 165 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-217A Stal sprężynowa Ø 1,6 x 16 x 165 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-217A Stal sprężynowa Ø 1,6 x 16 x 165 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-217A Stal sprężynowa Ø 1,6 x 16 x 165 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-217A

Formularz zapytania Sprężyna dociskowa D-217A Stal sprężynowa Ø 1,6 x 16 x 165 mm

Formularz zapytania Sprężyna dociskowa D-217A

Podobne sprężyny naciskowe do Sprężyna dociskowa D-217A Stal sprężynowa Ø 1,6 x 16 x 165 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (szt.) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
D-217A EN 10270-1 1,6 17,6 165 84,615 48,2 116,8 22,5 0,724 100,0 | 100,0 | 100,0 | 100,0
VD-217 1.4310 1,6 17,6 165 88,805 47,65 117,35 18,5 0,757 97,7 | 100,0 | 97,4 | 95,7
VD-217A 1.4310 1,6 17,6 165 72,676 48,2 116,8 22,5 0,622 92,9 | 100,0 | 92,9 | 85,9
Liczba podobnych metalowych sprężyn: 3

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
D-145D-04 18,5 157 0,141 EN 10270-1 18,861 23,05 133,95 52,8 | 84,3 | 54,7 | 19,4
D-142D 15 163 0,154 EN 10270-1 21,647 22,28 140,72 51,9 | 80,1 | 54,3 | 21,2
D-145H 17 186 0,16 EN 10270-1 25,834 25 161 52,1 | 82,6 | 51,5 | 22,1
D-185A 17,25 205 0,27 EN 10270-1 44,435 40,35 164,65 61,5 | 85,5 | 61,7 | 37,3
D-179H 19 129 0,274 EN 10270-1 30,429 17,85 111,15 61,1 | 79,9 | 65,6 | 37,8
D-207JU 22 162 0,324 EN 10270-1 39,058 41,3 120,7 68,9 | 90,6 | 71,5 | 44,7
D-184A 17,25 140 0,328 EN 10270-1 34,917 33,62 106,38 66,2 | 87,0 | 66,2 | 45,3
D-185 17,25 205 0,328 EN 10270-1 52,024 46,5 158,5 66,1 | 85,5 | 67,6 | 45,3
D-211A 21,6 165 0,451 EN 10270-1 55,172 42,7 122,3 78,8 | 93,8 | 80,4 | 62,3
D-184 17,25 140 0,486 EN 10270-1 51,881 33,2 106,8 76,8 | 87,0 | 76,4 | 67,1
D-206D-05 17,4 181 0,516 EN 10270-1 71,841 41,9 139,1 82,7 | 92,5 | 84,4 | 71,3
D-207JZ 18,5 129 0,567 EN 10270-1 51,142 38,87 90,13 78,7 | 89,0 | 68,8 | 78,3
D-207J-80 20 152 0,603 EN 10270-1 73,674 29,9 122,1 88,6 | 91,3 | 91,4 | 83,3
D-211 21,6 165 0,668 EN 10270-1 83,122 40,5 124,5 94,0 | 93,8 | 96,0 | 92,2
D-217A 17,6 165 0,724 EN 10270-1 84,615 48,2 116,8 100,0 | 100,0 | 100,0 | 100,0
D-206D-04 17,4 122 0,764 EN 10270-1 71,47 28,5 93,5 87,9 | 86,8 | 82,3 | 94,8
D-217 17,6 165 0,881 EN 10270-1 104,056 46,9 118,1 90,8 | 100,0 | 90,1 | 82,2
D-232N 20 139 1,144 EN 10270-1 114,943 38,57 100,43 76,7 | 87,0 | 79,8 | 63,3
D-217E 17 116 1,179 EN 10270-1 96,796 33,93 82,07 76,4 | 89,0 | 78,8 | 61,4
D-252A-01 18 170 1,624 EN 10270-1 174,441 62,6 107,4 68,8 | 91,6 | 70,2 | 44,6
D-252A 18 145 1,769 EN 10270-1 154,192 57,82 87,18 64,8 | 88,6 | 64,8 | 41,0
D-252 18 145 2,151 EN 10270-1 195,21 54,25 90,75 60,9 | 88,6 | 60,5 | 33,7
D-252A-20 15,5 167 2,325 EN 10270-1 224,098 70,6 96,4 60,1 | 89,0 | 60,1 | 31,2
D-283A-07 18 181 3,886 EN 10270-1 374,65 84,59 96,41 51,8 | 84,3 | 52,6 | 18,6
D-283A 18,5 130 4,318 EN 10270-1 257,652 70,33 59,67 46,0 | 79,3 | 42,0 | 16,8
D-283 18,5 130 5,252 EN 10270-1 366,04 60,3 69,7 44,8 | 79,3 | 41,4 | 13,8
D-288Z-57 20 150 6,718 EN 10270-1 388,911 92,11 57,89 41,3 | 77,4 | 35,7 | 10,8
D-288X-13 19,4 153 7,73 EN 10270-1 540,34 83,1 69,9 42,2 | 79,5 | 37,8 | 9,4
D-288X-12 19,4 127 9,037 EN 10270-1 542,201 67 60 38,6 | 74,3 | 33,5 | 8,0
D-313A-13 19,5 152 12,491 EN 10270-1 750,754 91,9 60,1 38,0 | 77,0 | 31,4 | 5,8
Liczba podobnych metalowych sprężyn: 29

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-217A

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-217A
