Sprężyna dociskowa D-288Z-12 Stal sprężynowa Ø 3 x 34 x 87,1 mm

Ceny progresywne - Sprężyna dociskowa D-288Z-12

Ilość	Cena jednostkowa [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Sprężyna dociskowa Kupić

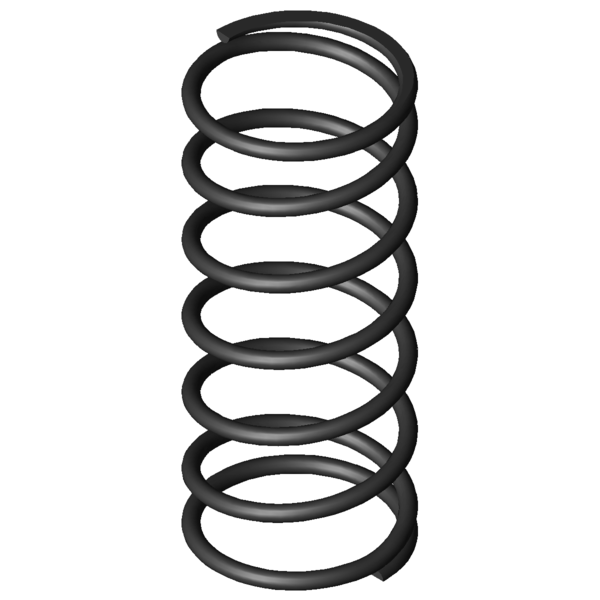

Obraz produktu Sprężyna dociskowa D-288Z-12

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-288Z-12

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	3	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	34	mm	Średnia średnica zwoju
De	37	mm	Zewnętrzna średnica zwoju
Dd	30,1	mm	Maksymalna średnica trzpienia
Dh	38,5	mm	Minimalna średnica tulei
L0	87,1	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	228,162	N	Maksymalna siła przy obciążeniu statycznym
Ln	27,33	mm	Minimalna długość przy obciążeniu statycznym
sn	59,77	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	218,921	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	29,75	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	28,88	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	15,291	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	5,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	3,817	N/mm	Sztywnosc sprezyny
Gew	44,7613	g	Waga artykułu
Fntol	13,85	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	13,71	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,6	mm	(+/-) Tolerancja średnicy zwoju
L0tol	2,73	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	M	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-288Z-12 Stal sprężynowa Ø 3 x 34 x 87,1 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-288Z-12 Stal sprężynowa Ø 3 x 34 x 87,1 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-288Z-12 Stal sprężynowa Ø 3 x 34 x 87,1 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-288Z-12 Stal sprężynowa Ø 3 x 34 x 87,1 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-288Z-12

Formularz zapytania Sprężyna dociskowa D-288Z-12 Stal sprężynowa Ø 3 x 34 x 87,1 mm

Formularz zapytania Sprężyna dociskowa D-288Z-12

Podobne sprężyny naciskowe do Sprężyna dociskowa D-288Z-12 Stal sprężynowa Ø 3 x 34 x 87,1 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-288Z-12	EN 10270-1	3	37	87,1	228,162	27,33	59,77	5,5	3,817	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z-12	1.4310	3	37	87,1	195,968	27,33	59,77	5,5	3,279	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207JA	35,5	74,5	0,375	EN 10270-1	23,124	12,82	61,68	46,8 \| 77,2 \| 53,5 \| 9,8
D-234G	34	78,1	1,421	EN 10270-1	90,551	14,39	63,71	62,2 \| 82,7 \| 66,8 \| 37,2
D-263E	38	86,6	1,486	EN 10270-1	105,023	15,93	70,67	64,8 \| 90,0 \| 65,3 \| 38,9
D-288Y	41	92	1,671	EN 10270-1	83,216	42,2	49,8	66,2 \| 95,0 \| 59,9 \| 43,8
D-288Z	40	100	1,715	EN 10270-1	96,284	43,85	56,15	68,7 \| 93,2 \| 68,1 \| 44,9
D-263W	42	91,7	1,845	EN 10270-1	136,149	17,9	73,8	69,2 \| 88,8 \| 70,3 \| 48,3
D-288Z-12	37	87,1	3,817	EN 10270-1	228,162	27,33	59,77	100,0 \| 100,0 \| 100,0 \| 100,0
D-298D	33	96	4,749	EN 10270-1	266,616	39,86	56,14	87,1 \| 91,2 \| 89,8 \| 80,4
D-289D	43,2	82	4,769	EN 10270-1	289,258	21,35	60,66	86,6 \| 91,2 \| 88,7 \| 80,1
D-295	35,2	88,5	5,927	EN 10270-1	356,229	28,4	60,1	80,6 \| 95,8 \| 81,8 \| 64,4
D-313G	40	92,8	6,451	EN 10270-1	392,101	32,02	60,78	75,8 \| 89,9 \| 78,3 \| 59,2
D-313J-05	31,6	92	9,17	EN 10270-1	443,507	43,64	48,36	65,2 \| 87,8 \| 66,2 \| 41,6
D-326A	36	92	9,364	EN 10270-1	405,777	48,66	43,34	64,7 \| 89,0 \| 64,4 \| 40,8
D-329B	35	76	12,506	EN 10270-1	433,681	41,32	34,68	57,2 \| 85,6 \| 55,3 \| 30,5
D-326	36	79,5	14,471	EN 10270-1	653,91	34,31	45,19	56,5 \| 87,9 \| 55,2 \| 26,4
D-339N-04	41	78	15,62	EN 10270-1	614,328	38,67	39,33	52,7 \| 82,2 \| 51,5 \| 24,4
D-356A	37	94	22,86	EN 10270-1	791,848	59,36	34,64	48,1 \| 84,2 \| 43,4 \| 16,7
D-359A-03	34	88	32,634	EN 10270-1	1043,672	56,02	31,98	44,3 \| 83,6 \| 37,7 \| 11,7
D-356	37	75	35,329	EN 10270-1	1168,001	41,94	33,06	43,4 \| 82,0 \| 37,4 \| 10,8
D-364R-92	39	100	43,223	EN 10270-1	1278,781	70,41	29,59	39,9 \| 77,3 \| 33,7 \| 8,8
D-364R-06	39	102	45,006	EN 10270-1	1845,233	61	41	42,1 \| 77,3 \| 40,5 \| 8,5
D-362	30	87,5	47,941	EN 10270-1	1397,785	58,34	29,16	40,2 \| 80,2 \| 32,6 \| 8,0

Liczba podobnych metalowych sprężyn: 21

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-288Z-12

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-288Z-12
