Sprężyna dociskowa D-288Z Stal sprężynowa Ø 3 x 37 x 100 mm

Ceny progresywne - Sprężyna dociskowa D-288Z

Ilość	Cena jednostkowa [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Sprężyna dociskowa Kupić

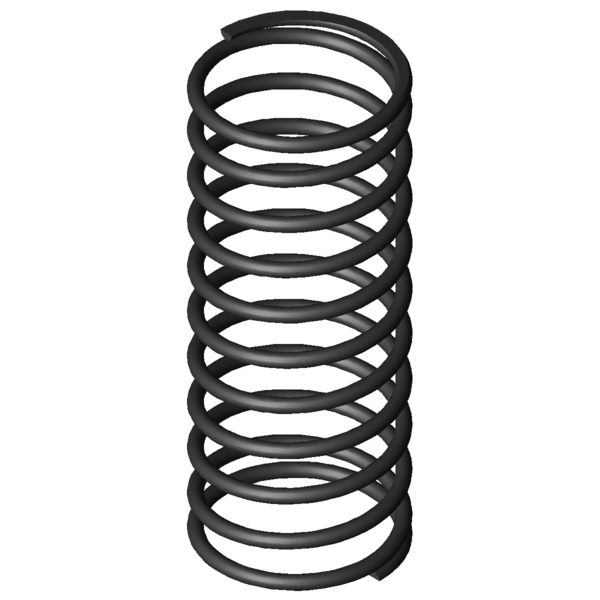

Obraz produktu Sprężyna dociskowa D-288Z

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-288Z

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	3	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	37	mm	Średnia średnica zwoju
De	40	mm	Zewnętrzna średnica zwoju
Dd	33,2	mm	Maksymalna średnica trzpienia
Dh	41,1	mm	Minimalna średnica tulei
L0	100	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	96,284	N	Maksymalna siła przy obciążeniu statycznym
Ln	43,85	mm	Minimalna długość przy obciążeniu statycznym
sn	56,15	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	88,263	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	48,53	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	51,47	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	10,211	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	9,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	1,715	N/mm	Sztywnosc sprezyny
Gew	74,69	g	Waga artykułu
Fntol	10,46	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	10,34	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,6	mm	(+/-) Tolerancja średnicy zwoju
L0tol	5,25	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	J	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-288Z Stal sprężynowa Ø 3 x 37 x 100 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-288Z Stal sprężynowa Ø 3 x 37 x 100 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-288Z Stal sprężynowa Ø 3 x 37 x 100 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-288Z Stal sprężynowa Ø 3 x 37 x 100 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-288Z

Formularz zapytania Sprężyna dociskowa D-288Z Stal sprężynowa Ø 3 x 37 x 100 mm

Formularz zapytania Sprężyna dociskowa D-288Z

Podobne sprężyny naciskowe do Sprężyna dociskowa D-288Z Stal sprężynowa Ø 3 x 37 x 100 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-288Z	EN 10270-1	3	40	100	96,284	43,85	56,15	9,5	1,715	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z	1.4310	3	40	100	82,698	43,85	56,15	9,5	1,473	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-206A-21	34	103	0,09	EN 10270-1	6,029	36,28	66,72	42,2 \| 76,3 \| 45,2 \| 5,3
D-263E	38	86,6	1,486	EN 10270-1	105,023	15,93	70,67	85,7 \| 85,0 \| 85,6 \| 86,7
D-268A-05	32	100	1,55	EN 10270-1	96,538	37,72	62,28	91,0 \| 87,8 \| 94,9 \| 90,4
D-288Y	41	92	1,671	EN 10270-1	83,216	42,2	49,8	93,8 \| 96,5 \| 87,6 \| 97,4
D-288Z	40	100	1,715	EN 10270-1	96,284	43,85	56,15	100,0 \| 100,0 \| 100,0 \| 100,0
D-263W	42	91,7	1,845	EN 10270-1	136,149	17,9	73,8	85,5 \| 90,1 \| 73,4 \| 92,9
D-288K-12	33	100	2,842	EN 10270-1	187,134	34,15	65,85	73,5 \| 91,9 \| 68,4 \| 60,3
D-288Z-12	37	87,1	3,817	EN 10270-1	228,162	27,33	59,77	68,7 \| 93,2 \| 68,1 \| 44,9
D-298D	33	96	4,749	EN 10270-1	266,616	39,86	56,14	65,0 \| 90,8 \| 68,0 \| 36,1
D-313G	40	92,8	6,451	EN 10270-1	392,101	32,02	60,78	59,0 \| 92,0 \| 58,5 \| 26,6
D-320	44	105	7,409	EN 10270-1	514,932	35,5	69,5	53,3 \| 87,0 \| 49,7 \| 23,1
D-326A	36	92	9,364	EN 10270-1	405,777	48,66	43,34	51,5 \| 85,7 \| 50,5 \| 18,3
D-339N-05	41	115	10,107	EN 10270-1	607,933	54,85	60,15	51,8 \| 83,7 \| 54,6 \| 17,0
D-351	45	95,5	18,089	EN 10270-1	951,641	42,89	52,61	47,6 \| 81,5 \| 51,9 \| 9,5
D-356A	37	94	22,86	EN 10270-1	791,848	59,36	34,64	42,2 \| 82,2 \| 36,9 \| 7,5
D-357	37	110	22,86	EN 10270-1	1157,61	59,36	50,64	46,0 \| 81,1 \| 49,3 \| 7,5
D-364R-82	46	102	24,27	EN 10270-1	740,242	71,5	30,5	39,7 \| 78,3 \| 33,7 \| 7,1
D-364M	38	113	28,585	EN 10270-1	1194,538	71,21	41,79	42,2 \| 79,3 \| 41,2 \| 6,0
D-364J-10	42	102	29,494	EN 10270-1	1454,422	52,69	49,31	45,2 \| 82,6 \| 47,2 \| 5,8
D-381A	46,3	100	29,501	EN 10270-1	745,094	74,74	25,26	37,6 \| 78,0 \| 29,0 \| 5,8

Liczba podobnych metalowych sprężyn: 19

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-288Z

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-288Z
