Sprężyna dociskowa D-339O Stal sprężynowa Ø 4,5 x 27,5 x 41,7 mm

Ceny progresywne - Sprężyna dociskowa D-339O

Ilość	Cena jednostkowa [EUR]
1	12,7100 EUR
2	10,1200 EUR
3	5,6200 EUR
7	3,4700 EUR
17	2,1700 EUR
37	1,8100 EUR
75	1,7400 EUR
125	1,7081 EUR
175	1,7063 EUR
250	1,6746 EUR
350	1,6471 EUR

Sprężyna dociskowa Kupić

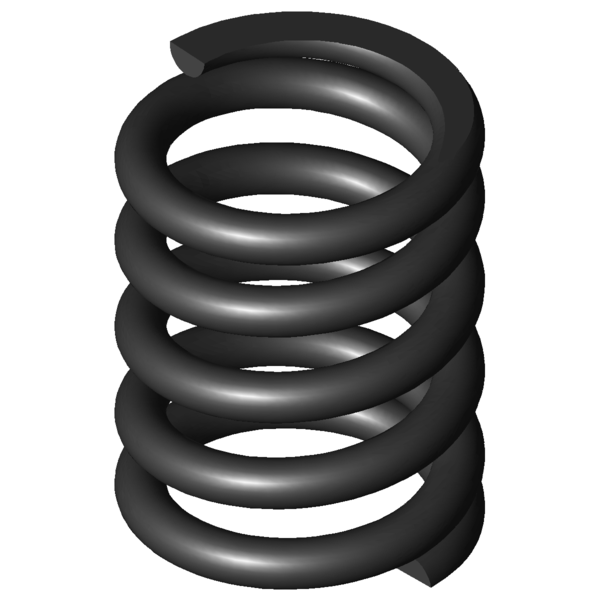

Obraz produktu Sprężyna dociskowa D-339O

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-339O

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	4,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	27,5	mm	Średnia średnica zwoju
De	32	mm	Zewnętrzna średnica zwoju
Dd	22,1	mm	Maksymalna średnica trzpienia
Dh	33,2	mm	Minimalna średnica tulei
L0	41,7	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	831,766	N	Maksymalna siła przy obciążeniu statycznym
Ln	27,21	mm	Minimalna długość przy obciążeniu statycznym
sn	14,49	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	761,018	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	28,44	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	6,77	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	10,629	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	3,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	57,392	N/mm	Sztywnosc sprezyny
Gew	59,7366	g	Waga artykułu
Fntol	64,62	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	63,56	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,4	mm	(+/-) Tolerancja średnicy zwoju
L0tol	0,91	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	AC	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-339O Stal sprężynowa Ø 4,5 x 27,5 x 41,7 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-339O Stal sprężynowa Ø 4,5 x 27,5 x 41,7 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-339O Stal sprężynowa Ø 4,5 x 27,5 x 41,7 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-339O Stal sprężynowa Ø 4,5 x 27,5 x 41,7 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-339O

Formularz zapytania Sprężyna dociskowa D-339O Stal sprężynowa Ø 4,5 x 27,5 x 41,7 mm

Formularz zapytania Sprężyna dociskowa D-339O

Podobne sprężyny naciskowe do Sprężyna dociskowa D-339O Stal sprężynowa Ø 4,5 x 27,5 x 41,7 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-339O	EN 10270-1	4,5	32	41,7	831,766	27,21	14,49	3,5	57,392	72,4 \| 81,3 \| 38,5 \| 97,4
VD-339O	1.4310	4,5	32	41,7	714,4	27,21	14,49	3,5	49,294	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-288Z-20	33	48,3	8,732	EN 10270-1	254,76	19,13	29,18	46,2 \| 83,3 \| 40,1 \| 15,2
D-288L	30	47	8,89	EN 10270-1	259,893	17,77	29,23	45,8 \| 81,6 \| 40,4 \| 15,5
D-288K-20	30	34	8,89	EN 10270-1	144,317	17,77	16,23	49,3 \| 79,2 \| 53,3 \| 15,5
D-298B	33	43	11,533	EN 10270-1	263,223	20,18	22,82	48,8 \| 74,2 \| 52,6 \| 19,6
D-288Z-31	28	40	15,089	EN 10270-1	322,248	18,64	21,36	54,3 \| 83,4 \| 53,3 \| 26,3
D-288Z-41	27	37,2	17,055	EN 10270-1	317,939	18,56	18,64	55,9 \| 80,1 \| 58,0 \| 29,7
D-299	28,2	42,5	19,533	EN 10270-1	444,477	19,75	22,75	51,0 \| 71,2 \| 48,6 \| 33,1
D-313J-01	31,6	33,3	22,271	EN 10270-1	247,131	22,2	11,1	59,4 \| 86,2 \| 53,2 \| 38,8
D-324A	36	41	22,74	EN 10270-1	369,661	24,74	16,26	60,1 \| 80,8 \| 60,8 \| 38,6
D-304A	23,2	42	24,278	EN 10270-1	369,24	26,79	15,21	64,4 \| 81,0 \| 69,8 \| 42,3
D-313J-06	28,6	38,9	31,289	EN 10270-1	529,675	21,97	16,93	72,2 \| 87,6 \| 74,6 \| 54,5
D-313K-01	25	43	34,919	EN 10270-1	525,394	27,95	15,05	75,2 \| 85,0 \| 79,7 \| 60,8
D-330	29	41	47,689	EN 10270-1	800,209	24,22	16,78	64,4 \| 75,8 \| 36,6 \| 80,9
D-354B	37	43	55,517	EN 10270-1	703,673	30,33	12,67	75,4 \| 87,1 \| 44,7 \| 94,2
D-339O	32	41,7	57,392	EN 10270-1	831,766	27,21	14,49	72,4 \| 81,3 \| 38,5 \| 97,4
D-334A-02	27	37	61,243	EN 10270-1	790,646	24,09	12,91	91,0 \| 87,3 \| 92,1 \| 93,7
D-359A-01	34	48	65,267	EN 10270-1	978,405	33,01	14,99	68,9 \| 81,6 \| 34,9 \| 90,3
D-360A	30	50	74,091	EN 10270-1	645,98	41,28	8,72	78,5 \| 89,1 \| 68,9 \| 77,5
D-339R-05	27	37	104,786	EN 10270-1	1056,24	26,92	10,08	73,3 \| 91,0 \| 74,2 \| 54,8
D-360	30	41	116,429	EN 10270-1	1291,629	29,91	11,09	56,7 \| 82,1 \| 37,3 \| 50,6
D-359B	30	34	116,429	EN 10270-1	476,629	29,91	4,09	60,2 \| 88,4 \| 42,8 \| 49,3
D-364O	28	39,3	233,831	EN 10270-1	1553,052	32,66	6,64	54,0 \| 87,9 \| 49,7 \| 24,5
D-389O	34	48,3	355,059	EN 10270-1	2415,555	41,5	6,8	48,6 \| 82,2 \| 47,2 \| 16,6

Liczba podobnych metalowych sprężyn: 22

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-339O

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-339O
