Sprężyna dociskowa D-313J-01 Stal sprężynowa Ø 3,6 x 28 x 33,3 mm

Ceny progresywne - Sprężyna dociskowa D-313J-01

Ilość Cena jednostkowa [EUR]
1 12,3700 EUR
2 9,8500 EUR
3 5,1300 EUR
7 3,0500 EUR
17 1,6600 EUR
37 1,3900 EUR
75 1,3700 EUR
125 1,3384 EUR
175 1,3339 EUR
250 1,2834 EUR
350 1,2456 EUR

Sprężyna dociskowa Kupić

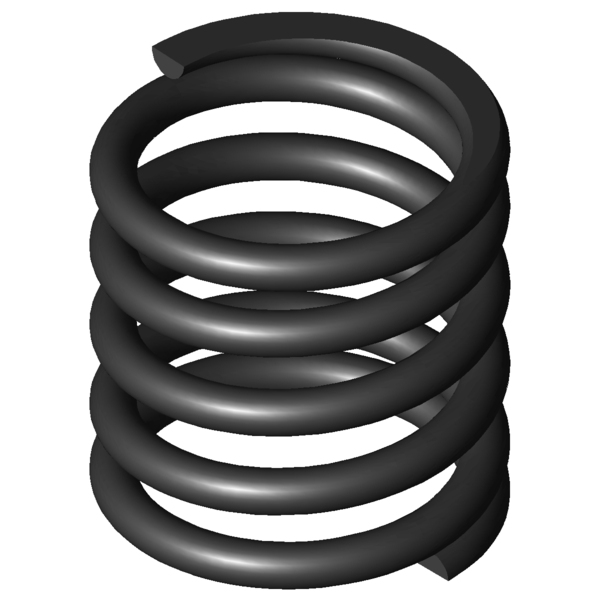

Obraz produktu Sprężyna dociskowa D-313J-01
Obraz produktu Sprężyna dociskowa D-313J-01
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-313J-01

Symbole Wartość Jednostka Opis
Materialu EN 10270-1 - Rodzaj materialu
Stan końców sprężyny Przyłożone i zeszlifowane - Stan końców sprężyny
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym
s1 mm Ugięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą
s2 mm Ugięcie sprężyny przy obciążeniu siłą
d 3,6 mm Srednica drutu
Di mm Wewnętrzna średnica zwoju
D 28 mm Średnia średnica zwoju
De 31,6 mm Zewnętrzna średnica zwoju
Dd 23,6 mm Maksymalna średnica trzpienia
Dh 32,6 mm Minimalna średnica tulei
L0 33,3 mm Długość swobodna
Lk mm Długość wyboczenia
Fn 247,131 N Maksymalna siła przy obciążeniu statycznym
Ln 22,2 mm Minimalna długość przy obciążeniu statycznym
sn 11,1 mm Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn 220,481 N Maksymalna siła przy obciążeniu dynamicznym
Lndyn 23,4 mm Minimalna długość przy obciążeniu dynamicznym
shdyn 9,9 mm Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S 8,486 mm Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n 3,5 szt. Ilość zwojów sprężynujących
nt szt. Całkowita ilość zwojów
R 22,271 N/mm Sztywnosc sprezyny
Gew 38,9266 g Waga artykułu
Fntol 27,01 N (+/-) Tolerancja statycznej siły maksymalnej
Fndtol 26,61 N (+/-) Tolerancja maksymalnej siły dynamicznej
Detol 0,4 mm (+/-) Tolerancja średnicy zwoju
L0tol 1,05 mm (+/-) Tolerancja długości swobodnej sprężyny
PG AA - Grupa cenowa tego artykulu
F1tol N (+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol N (+/-) Tolerancja siły sprężyny obciążonej siłą
Rysunek techniczny Sprężyna dociskowa
Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-313J-01 Stal sprężynowa Ø 3,6 x 28 x 33,3 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-313J-01 Stal sprężynowa Ø 3,6 x 28 x 33,3 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-313J-01 Stal sprężynowa Ø 3,6 x 28 x 33,3 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-313J-01 Stal sprężynowa Ø 3,6 x 28 x 33,3 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-313J-01

Formularz zapytania Sprężyna dociskowa D-313J-01 Stal sprężynowa Ø 3,6 x 28 x 33,3 mm

Formularz zapytania Sprężyna dociskowa D-313J-01

Podobne sprężyny naciskowe do Sprężyna dociskowa D-313J-01 Stal sprężynowa Ø 3,6 x 28 x 33,3 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (szt.) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
D-313J-01 EN 10270-1 3,6 31,6 33,3 247,131 22,2 11,1 3,5 22,271 100,0 | 100,0 | 100,0 | 100,0
VD-313J-01 1.4310 3,6 31,6 33,3 212,26 22,2 11,1 3,5 19,128 92,9 | 100,0 | 92,9 | 85,9
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
D-263D-11 42 33 0,688 EN 10270-1 6,435 23,65 9,35 41,7 | 78,5 | 43,4 | 3,1
D-207JQ 22 33,3 1,71 EN 10270-1 39,432 10,25 23,05 36,7 | 70,4 | 32,1 | 7,7
D-233E-22 30 42 2,119 EN 10270-1 68,777 9,55 32,45 38,4 | 74,7 | 31,0 | 9,5
D-234K-01 30 34,5 3,3 EN 10270-1 79,962 10,27 24,23 45,4 | 82,3 | 39,1 | 14,8
D-268B 31 45 4,912 EN 10270-1 140,813 16,33 28,67 50,1 | 80,5 | 47,8 | 22,1
D-288K-20 30 34 8,89 EN 10270-1 144,317 17,77 16,23 64,5 | 90,2 | 63,4 | 39,9
D-268G 27,5 28,5 11,319 EN 10270-1 186,431 12,03 16,47 67,6 | 80,7 | 71,4 | 50,8
D-288K-10 33 25 11,367 EN 10270-1 139,392 12,74 12,26 69,1 | 82,9 | 73,5 | 51,1
D-273A-02 24 37,5 11,44 EN 10270-1 250,547 15,6 21,9 68,0 | 78,1 | 74,7 | 51,4
D-298B 33 43 11,533 EN 10270-1 263,223 20,18 22,82 70,1 | 87,4 | 71,3 | 51,8
D-288F 22,7 34 12,305 EN 10270-1 135,878 22,96 11,04 71,4 | 81,6 | 77,2 | 55,3
D-274 22,5 36 14,212 EN 10270-1 291,853 15,47 20,54 70,3 | 77,7 | 69,4 | 63,8
D-288Z-31 28 40 15,089 EN 10270-1 322,248 18,64 21,36 72,4 | 85,1 | 64,3 | 67,8
D-288Z-41 27 37,2 17,055 EN 10270-1 317,939 18,56 18,64 77,1 | 86,1 | 68,6 | 76,6
D-313J-01 31,6 33,3 22,271 EN 10270-1 247,131 22,2 11,1 100,0 | 100,0 | 100,0 | 100,0
D-324A 36 41 22,74 EN 10270-1 369,661 24,74 16,26 83,9 | 86,3 | 67,6 | 97,9
D-303A-10 27,2 32 30,91 EN 10270-1 488,372 16,2 15,8 74,3 | 90,4 | 60,4 | 72,0
D-313J-06 28,6 38,9 31,289 EN 10270-1 529,675 21,97 16,93 73,1 | 92,0 | 56,1 | 71,2
D-304 23,2 33,5 38,151 EN 10270-1 538,84 19,38 14,12 69,3 | 87,2 | 62,2 | 58,3
D-339N-02 41 35 38,182 EN 10270-1 529,2 21,14 13,86 68,6 | 84,1 | 63,4 | 58,3
D-330 29 41 47,689 EN 10270-1 800,209 24,22 16,78 61,0 | 87,7 | 48,5 | 46,7
D-313K 25 33,3 49,885 EN 10270-1 577,274 21,73 11,57 69,0 | 93,0 | 69,4 | 44,6
D-339O 32 41,7 57,392 EN 10270-1 831,766 27,21 14,49 59,4 | 86,2 | 53,2 | 38,8
D-334A-02 27 37 61,243 EN 10270-1 790,646 24,09 12,91 61,2 | 88,5 | 58,6 | 36,4
D-335 24 33,5 93,143 EN 10270-1 891,843 23,93 9,58 56,5 | 88,5 | 57,0 | 23,9
D-339R-05 27 37 104,786 EN 10270-1 1056,24 26,92 10,08 54,5 | 85,1 | 57,1 | 21,2
D-359B 30 34 116,429 EN 10270-1 476,629 29,91 4,09 50,6 | 88,3 | 44,3 | 19,1
D-360 30 41 116,429 EN 10270-1 1291,629 29,91 11,09 53,8 | 82,7 | 59,5 | 19,1
D-339R-12 22,5 33,5 204,66 EN 10270-1 1391,685 26,7 6,8 44,6 | 83,5 | 39,5 | 10,9
D-339S 22 31,8 222,708 EN 10270-1 1139,754 26,68 5,12 41,9 | 81,7 | 33,9 | 10,0
Liczba podobnych metalowych sprężyn: 29

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-313J-01

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-313J-01
