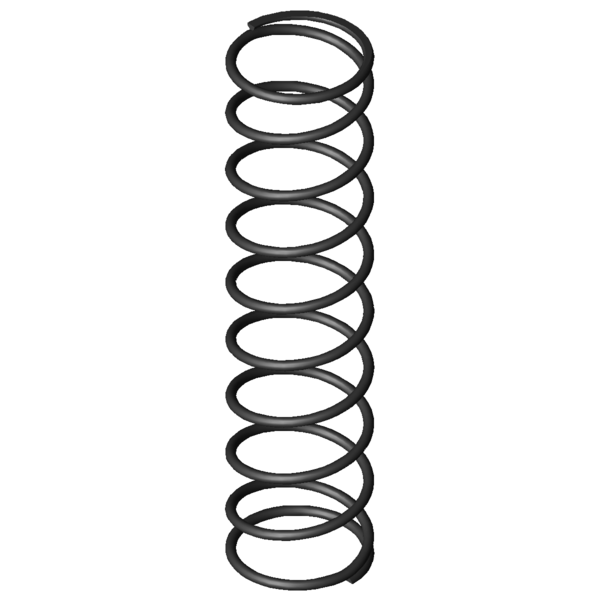

SymboleWartośćJednostkaOpis
Materialu
EN 10270-1
-
Rodzaj materialu
Stan końców sprężyny
Przyłożone i zeszlifowane
-
Stan końców sprężyny
F1
-
N
Siła sprężyny z napięciem wstępnym
L1
-
mm
Długość sprężyny z napięciem wstępnym
s1
-
mm
Ugięcie sprężyny z napięciem wstępnym
F2
-
N
Siła sprężyny obciążonej siłą
L2
-
mm
Długość sprężyny obciążonej siłą
s2
-
mm
Ugięcie sprężyny przy obciążeniu siłą
d
6,3
mm
Srednica drutu
Di
-
mm
Wewnętrzna średnica zwoju
D
80
mm
Średnia średnica zwoju
De
86,3
mm
Zewnętrzna średnica zwoju
Dd
72
mm
Maksymalna średnica trzpienia
Dh
88,7
mm
Minimalna średnica tulei
L0
355
mm
Długość swobodna
Lk
mm
Długość wyboczenia
Fn
967,989
N
Maksymalna siła przy obciążeniu statycznym
Ln
92,5
mm
Minimalna długość przy obciążeniu statycznym
sn
262,5
mm
Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn
873,955
N
Maksymalna siła przy obciążeniu dynamicznym
Lndyn
118
mm
Minimalna długość przy obciążeniu dynamicznym
shdyn
91,77
mm
Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S
41,024
mm
Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n
8,5
szt.
Ilość zwojów sprężynujących
nt
-
szt.
Całkowita ilość zwojów
R
3,688
N/mm
Sztywnosc sprezyny
Gew
650,2503
g
Waga artykułu
Fntol
47,1
N
(+/-) Tolerancja statycznej siły maksymalnej
Fndtol
46,5
N
(+/-) Tolerancja maksymalnej siły dynamicznej
Detol
1,2
mm
(+/-) Tolerancja średnicy zwoju
L0tol
8,71
mm
(+/-) Tolerancja długości swobodnej sprężyny
PG
AM
-
Grupa cenowa tego artykulu
F1tol
-
N
(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol
-
N
(+/-) Tolerancja siły sprężyny obciążonej siłą
