Sprężyna dociskowa D-367A Stal sprężynowa Ø 6,3 x 80 x 365 mm

Ceny progresywne - Sprężyna dociskowa D-367A

Ilość	Cena jednostkowa [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9606 EUR
175	3,9533 EUR
250	3,8771 EUR
350	3,7845 EUR

Sprężyna dociskowa Kupić

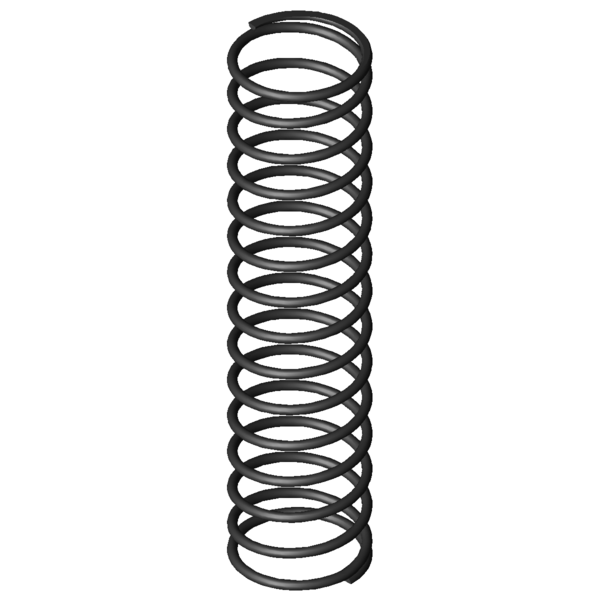

Obraz produktu Sprężyna dociskowa D-367A

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-367A

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	6,3	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	80	mm	Średnia średnica zwoju
De	86,3	mm	Zewnętrzna średnica zwoju
Dd	72	mm	Maksymalna średnica trzpienia
Dh	88,7	mm	Minimalna średnica tulei
L0	365	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	553,225	N	Maksymalna siła przy obciążeniu statycznym
Ln	126,73	mm	Minimalna długość przy obciążeniu statycznym
sn	238,27	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	519,458	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	141,27	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	157,15	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	26,57	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	13,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	2,322	N/mm	Sztywnosc sprezyny
Gew	959,8934	g	Waga artykułu
Fntol	38,2	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	37,7	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	1,2	mm	(+/-) Tolerancja średnicy zwoju
L0tol	12,9	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	AO	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-367A Stal sprężynowa Ø 6,3 x 80 x 365 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-367A Stal sprężynowa Ø 6,3 x 80 x 365 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-367A Stal sprężynowa Ø 6,3 x 80 x 365 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-367A Stal sprężynowa Ø 6,3 x 80 x 365 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-367A

Formularz zapytania Sprężyna dociskowa D-367A Stal sprężynowa Ø 6,3 x 80 x 365 mm

Formularz zapytania Sprężyna dociskowa D-367A

Podobne sprężyny naciskowe do Sprężyna dociskowa D-367A Stal sprężynowa Ø 6,3 x 80 x 365 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-367A	EN 10270-1	6,3	86,3	365	553,225	126,73	238,27	13,5	2,322	100,0 \| 100,0 \| 100,0 \| 100,0
VD-367A	1.4310	6,3	86,3	365	475,163	126,73	238,27	13,5	1,994	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-313U	70	379	0,955	EN 10270-1	299,531	65,32	313,68	62,2 \| 80,3 \| 65,1 \| 41,1
D-339H	75	380	1,255	EN 10270-1	386,821	71,76	308,24	70,8 \| 84,8 \| 73,6 \| 54,0
D-339J-12	68	325	1,305	EN 10270-1	309,762	87,68	237,32	71,3 \| 79,8 \| 77,8 \| 56,2
D-339Y	85	428	1,309	EN 10270-1	454,906	80,49	347,51	73,2 \| 87,7 \| 75,4 \| 56,4
D-339Z-04	75	430	1,375	EN 10270-1	448,137	104,1	325,91	73,3 \| 83,7 \| 77,1 \| 59,2
D-343A	68	395	1,376	EN 10270-1	359,554	133,78	261,22	73,6 \| 83,5 \| 78,1 \| 59,3
D-343	68	395	2,037	EN 10270-1	613,918	93,63	301,37	85,3 \| 83,5 \| 84,6 \| 87,7
D-367A	86,3	365	2,322	EN 10270-1	553,225	126,73	238,27	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-63	77	365	2,733	EN 10270-1	674,623	118,11	246,89	89,7 \| 94,8 \| 89,3 \| 85,0
D-364E-16	70	335	2,779	EN 10270-1	650,875	100,81	234,19	87,3 \| 86,7 \| 91,6 \| 83,5
D-389E-14	105	350	3,057	EN 10270-1	773,724	96,94	253,06	82,7 \| 89,4 \| 82,8 \| 75,9
D-369G	78,3	310	3,44	EN 10270-1	671,948	114,65	195,35	80,5 \| 91,9 \| 82,2 \| 67,5
D-373A	69,3	340	3,469	EN 10270-1	630,407	158,29	181,71	80,0 \| 91,2 \| 82,0 \| 66,9
D-389E-26	89	390	3,549	EN 10270-1	928,92	128,26	261,74	78,1 \| 93,5 \| 75,3 \| 65,4
D-367	86,3	355	3,688	EN 10270-1	967,989	92,5	262,5	78,7 \| 99,1 \| 74,0 \| 63,0
D-394D	98	400	4,579	EN 10270-1	1167	145	255	69,1 \| 86,0 \| 70,4 \| 50,7
D-392	108	390	4,909	EN 10270-1	1390,586	106,74	283,26	64,4 \| 84,1 \| 62,0 \| 47,3
D-389J	75	405	5,019	EN 10270-1	1286,281	148,71	256,29	67,8 \| 89,0 \| 68,0 \| 46,3
D-373	69,3	340	5,135	EN 10270-1	1175,608	111,04	228,96	69,3 \| 91,2 \| 71,6 \| 45,2
D-389E-24	89	280	5,219	EN 10270-1	982,765	91,7	188,3	75,4 \| 89,7 \| 66,0 \| 70,7
D-398	88	410	6,52	EN 10270-1	1753,88	141	269	61,4 \| 88,6 \| 60,1 \| 35,6
D-399D	81	345	7,946	EN 10270-1	1562,981	148,29	196,71	59,1 \| 89,0 \| 59,0 \| 29,2
D-414G	100	332	9,337	EN 10270-1	1931,173	125,16	206,84	55,0 \| 82,4 \| 57,7 \| 24,9

Liczba podobnych metalowych sprężyn: 22

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-367A

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-367A
