Sprężyna dociskowa D-490 Stal sprężynowa Ø 11 x 64 x 100 mm

Ceny progresywne - Sprężyna dociskowa D-490

Ilość	Cena jednostkowa [EUR]
1	39,1400 EUR
2	31,1800 EUR
3	30,5900 EUR
7	27,6100 EUR
17	25,4600 EUR
37	24,0000 EUR
75	23,1400 EUR
125	23,0080 EUR
175	22,7957 EUR
250	22,4802 EUR
350	22,0368 EUR

Sprężyna dociskowa Kupić

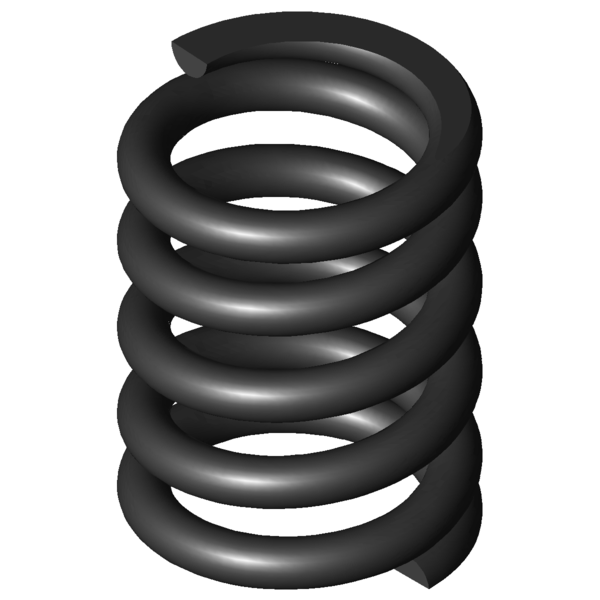

Obraz produktu Sprężyna dociskowa D-490

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-490

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	11	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	64	mm	Średnia średnica zwoju
De	75	mm	Zewnętrzna średnica zwoju
Dd		mm	Maksymalna średnica trzpienia
Dh		mm	Minimalna średnica tulei
L0	100	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	5477,685	N	Maksymalna siła przy obciążeniu statycznym
Ln	66,3	mm	Minimalna długość przy obciążeniu statycznym
sn	33,7	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn		N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn		mm	Minimalna długość przy obciążeniu dynamicznym
shdyn		mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	25,429	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	3,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	162,566	N/mm	Sztywnosc sprezyny
Gew	830,7077	g	Waga artykułu
Fntol	345	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol		N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	1	mm	(+/-) Tolerancja średnicy zwoju
L0tol	1,62	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	BE	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-490 Stal sprężynowa Ø 11 x 64 x 100 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-490 Stal sprężynowa Ø 11 x 64 x 100 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-490 Stal sprężynowa Ø 11 x 64 x 100 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-490 Stal sprężynowa Ø 11 x 64 x 100 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-490

Formularz zapytania Sprężyna dociskowa D-490 Stal sprężynowa Ø 11 x 64 x 100 mm

Formularz zapytania Sprężyna dociskowa D-490

Podobne sprężyny naciskowe do Sprężyna dociskowa D-490 Stal sprężynowa Ø 11 x 64 x 100 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-490	EN 10270-1	11	75	100	5477,685	66,3	33,7	3,5	162,566	100,0 \| 100,0 \| 100,0 \| 100,0

Liczba podobnych metalowych sprężyn: 1

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-364F	60	85,4	16,454	EN 10270-1	829,093	35,01	50,39	41,0 \| 71,8 \| 41,0 \| 10,1
D-370	69,3	105	18,338	EN 10270-1	1188,958	40,16	64,84	43,3 \| 81,6 \| 36,8 \| 11,3
D-369B	78,3	75	19,11	EN 10270-1	841,392	30,97	44,03	44,6 \| 76,0 \| 45,9 \| 11,8
D-389F	75	102	22,226	EN 10270-1	1279,828	44,42	57,58	47,3 \| 87,2 \| 40,9 \| 13,7
D-364R-70	61	85	22,673	EN 10270-1	1071,318	37,75	47,25	44,3 \| 73,6 \| 45,4 \| 13,9
D-375A	56,3	94	23,343	EN 10270-1	933,982	53,99	40,01	46,8 \| 75,4 \| 50,6 \| 14,4
D-399A	81	98	30,647	EN 10270-1	1461,959	50,3	47,7	51,8 \| 87,8 \| 48,7 \| 18,9
D-400	71	95	47,68	EN 10270-1	2173,994	49,4	45,6	57,9 \| 87,5 \| 56,8 \| 29,3
D-405A	58	98	60,695	EN 10270-1	1882,881	66,98	31,02	61,1 \| 82,7 \| 63,2 \| 37,3
D-406	58	110	60,695	EN 10270-1	2611,224	66,98	43,02	60,2 \| 80,3 \| 63,0 \| 37,3
D-414K	63	111	77,178	EN 10270-1	2768,916	75,12	35,88	68,3 \| 85,3 \| 72,2 \| 47,5
D-430	73	96	116,407	EN 10270-1	4122,691	60,58	35,42	83,9 \| 94,7 \| 85,2 \| 71,6
D-414M-01	57	91	120,877	EN 10270-1	2608,527	69,42	21,58	71,0 \| 82,9 \| 55,8 \| 74,4
D-436	60	110	148,182	EN 10270-1	4065,739	82,56	27,44	85,4 \| 87,3 \| 77,8 \| 91,2
D-490	75	100	162,566	EN 10270-1	5477,685	66,3	33,7	100,0 \| 100,0 \| 100,0 \| 100,0
D-538	80	105	191,954	EN 10270-1	6291,686	72,22	32,78	90,1 \| 93,6 \| 92,2 \| 84,7
D-548	75	100	241,381	EN 10270-1	6774,008	71,94	28,06	82,2 \| 97,2 \| 82,1 \| 67,3

Liczba podobnych metalowych sprężyn: 16

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-490

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-490
