Sprężyna dociskowa D-538 Stal sprężynowa Ø 12 x 68 x 105 mm

Ceny progresywne - Sprężyna dociskowa D-538

Ilość	Cena jednostkowa [EUR]
1	39,1400 EUR
2	31,1800 EUR
3	30,5900 EUR
7	27,6100 EUR
17	25,4600 EUR
37	24,0000 EUR
75	23,1400 EUR
125	23,0080 EUR
175	22,7957 EUR
250	22,4802 EUR
350	22,0368 EUR

Sprężyna dociskowa Kupić

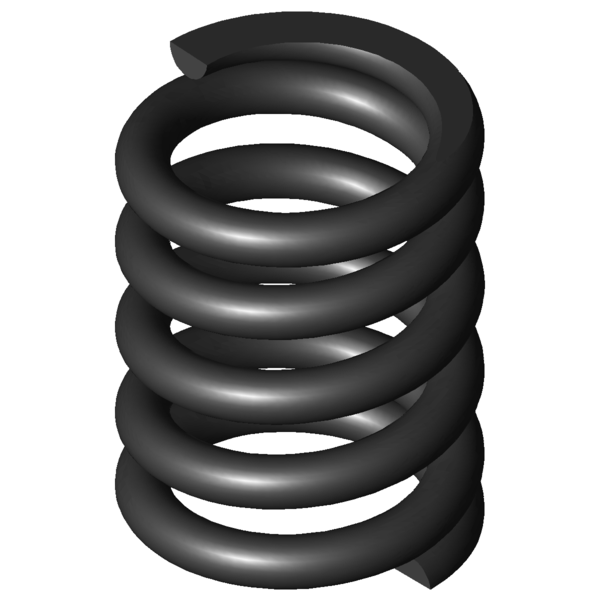

Obraz produktu Sprężyna dociskowa D-538

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-538

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	12	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	68	mm	Średnia średnica zwoju
De	80	mm	Zewnętrzna średnica zwoju
Dd		mm	Maksymalna średnica trzpienia
Dh		mm	Minimalna średnica tulei
L0	105	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	6291,686	N	Maksymalna siła przy obciążeniu statycznym
Ln	72,22	mm	Minimalna długość przy obciążeniu statycznym
sn	32,78	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn		N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn		mm	Minimalna długość przy obciążeniu dynamicznym
shdyn		mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	26,571	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	3,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	191,954	N/mm	Sztywnosc sprezyny
Gew	1050,399	g	Waga artykułu
Fntol	416	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol		N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	1	mm	(+/-) Tolerancja średnicy zwoju
L0tol	1,68	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	BE	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-538 Stal sprężynowa Ø 12 x 68 x 105 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-538 Stal sprężynowa Ø 12 x 68 x 105 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-538 Stal sprężynowa Ø 12 x 68 x 105 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-538 Stal sprężynowa Ø 12 x 68 x 105 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-538

Formularz zapytania Sprężyna dociskowa D-538 Stal sprężynowa Ø 12 x 68 x 105 mm

Formularz zapytania Sprężyna dociskowa D-538

Podobne sprężyny naciskowe do Sprężyna dociskowa D-538 Stal sprężynowa Ø 12 x 68 x 105 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-538	EN 10270-1	12	80	105	6291,686	72,22	32,78	3,5	191,954	100,0 \| 100,0 \| 100,0 \| 100,0

Liczba podobnych metalowych sprężyn: 1

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-370	69,3	105	18,338	EN 10270-1	1188,958	40,16	64,84	41,3 \| 79,7 \| 34,7 \| 9,6
D-369B	78,3	75	19,11	EN 10270-1	841,392	30,97	44,03	42,6 \| 73,9 \| 43,9 \| 10,0
D-389F	75	102	22,226	EN 10270-1	1279,828	44,42	57,58	44,4 \| 83,1 \| 38,6 \| 11,6
D-395	88	125	23,286	EN 10270-1	1723,143	51	74	42,8 \| 80,5 \| 35,8 \| 12,1
D-399A	81	98	30,647	EN 10270-1	1461,959	50,3	47,7	49,4 \| 86,3 \| 46,0 \| 16,0
D-400	71	95	47,68	EN 10270-1	2173,994	49,4	45,6	53,3 \| 82,0 \| 53,2 \| 24,8
D-425	90	115	56,85	EN 10270-1	3021,003	61,86	53,14	57,4 \| 87,8 \| 54,9 \| 29,6
D-406	58	110	60,695	EN 10270-1	2611,224	66,98	43,02	56,2 \| 78,2 \| 58,8 \| 31,6
D-405A	58	98	60,695	EN 10270-1	1882,881	66,98	31,02	57,1 \| 77,5 \| 62,3 \| 31,6
D-431	73	135	74,077	EN 10270-1	3794,636	83,77	51,23	61,6 \| 84,1 \| 62,1 \| 38,6
D-414K	63	111	77,178	EN 10270-1	2768,916	75,12	35,88	63,6 \| 82,8 \| 67,7 \| 40,2
D-430	73	96	116,407	EN 10270-1	4122,691	60,58	35,42	76,1 \| 88,7 \| 79,0 \| 60,6
D-436	60	110	148,182	EN 10270-1	4065,739	82,56	27,44	78,7 \| 84,6 \| 74,2 \| 77,2
D-490	75	100	162,566	EN 10270-1	5477,685	66,3	33,7	90,1 \| 93,6 \| 92,2 \| 84,7
D-538	80	105	191,954	EN 10270-1	6291,686	72,22	32,78	100,0 \| 100,0 \| 100,0 \| 100,0
D-548	75	100	241,381	EN 10270-1	6774,008	71,94	28,06	88,4 \| 96,3 \| 89,2 \| 79,5

Liczba podobnych metalowych sprężyn: 15

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-538

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-538
