Sprężyna dociskowa VD-279A Stal nierdzewna Ø 2,5 x 16 x 32 mm

Ceny progresywne - Sprężyna dociskowa VD-279A

Ilość	Cena jednostkowa [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Sprężyna dociskowa Kupić

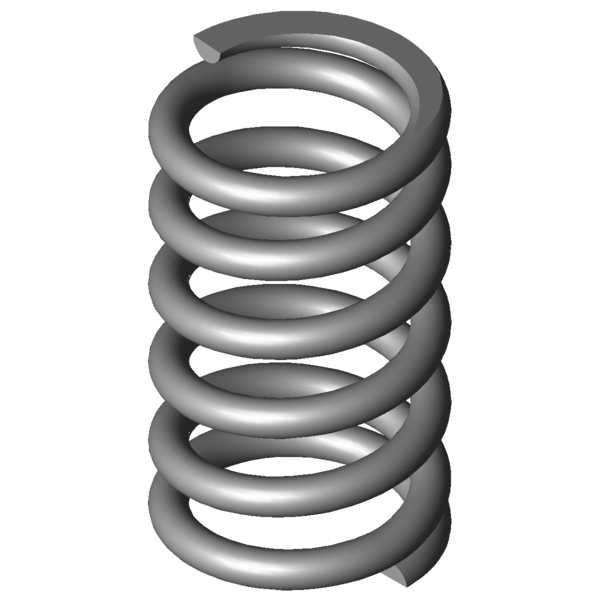

Obraz produktu Sprężyna dociskowa VD-279A

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa VD-279A

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	2,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	16	mm	Średnia średnica zwoju
De	18,5	mm	Zewnętrzna średnica zwoju
Dd	12,9	mm	Maksymalna średnica trzpienia
Dh	19,3	mm	Minimalna średnica tulei
L0	32	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	258,384	N	Maksymalna siła przy obciążeniu statycznym
Ln	18,07	mm	Minimalna długość przy obciążeniu statycznym
sn	13,93	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	241,624	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	18,97	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	4,33	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	6,556	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	4,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	18,544	N/mm	Sztywnosc sprezyny
Gew	12,6775	g	Waga artykułu
Fntol	20,76	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	20,47	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,3	mm	(+/-) Tolerancja średnicy zwoju
L0tol	0,75	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	J	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa VD-279A Stal nierdzewna Ø 2,5 x 16 x 32 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa VD-279A Stal nierdzewna Ø 2,5 x 16 x 32 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa VD-279A Stal nierdzewna Ø 2,5 x 16 x 32 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa VD-279A Stal nierdzewna Ø 2,5 x 16 x 32 mm

Obliczanie ścieżki siły Sprężyna dociskowa VD-279A

Formularz zapytania Sprężyna dociskowa VD-279A Stal nierdzewna Ø 2,5 x 16 x 32 mm

Formularz zapytania Sprężyna dociskowa VD-279A

Podobne sprężyny naciskowe do Sprężyna dociskowa VD-279A Stal nierdzewna Ø 2,5 x 16 x 32 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-279A	1.4310	2,5	18,5	32	258,384	18,07	13,93	4,5	18,544	100,0 \| 100,0 \| 100,0 \| 100,0
D-279A	EN 10270-1	2,5	18,5	32	300,833	18,07	13,93	4,5	21,59	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-145DG	21	31,4	0,199	1.4310	3,987	11,35	20,05	37,3 \| 75,4 \| 35,5 \| 1,1
VD-180Y-01	19	32	1,091	1.4310	25,5	8,64	23,36	41,0 \| 82,5 \| 34,8 \| 5,9
VD-180M-10	17	31,5	1,314	1.4310	30,739	8,11	23,39	40,8 \| 79,4 \| 35,7 \| 7,1
VD-206D-01	17,4	34,3	2,345	1.4310	58,97	9,15	25,15	44,3 \| 81,1 \| 39,1 \| 12,6
VD-207JV	18,5	25,6	2,576	1.4310	40,737	9,79	15,81	48,6 \| 80,0 \| 51,9 \| 13,9
VD-212B	19,8	29	2,718	1.4310	50,422	10,45	18,55	48,2 \| 82,7 \| 47,3 \| 14,7
VD-213	17,6	34	4	1.4310	88,6	11,85	22,15	51,5 \| 84,4 \| 48,6 \| 21,6
VD-232K	20	34,1	4,353	1.4310	98,401	11,5	22,6	53,1 \| 86,1 \| 49,9 \| 23,5
VD-217B	17	28,7	4,486	1.4310	83,268	10,14	18,56	53,2 \| 81,9 \| 53,6 \| 24,2
VD-232N-04	18	28	5,761	1.4310	93,045	11,85	16,15	59,3 \| 85,6 \| 61,1 \| 31,1
VD-248	18	30	9,766	1.4310	168,457	12,75	17,25	72,0 \| 90,3 \| 73,0 \| 52,6
VD-252A-03	14,8	32	12,138	1.4310	184,786	16,78	15,22	77,9 \| 86,7 \| 81,5 \| 65,5
VD-278C	19,5	35	12,649	1.4310	176,092	21,08	13,92	82,6 \| 95,4 \| 84,0 \| 68,2
VD-279A	18,5	32	18,544	1.4310	258,384	18,07	13,93	100,0 \| 100,0 \| 100,0 \| 100,0
VD-263V-11	15,2	32	21,297	1.4310	199,643	22,63	9,37	84,0 \| 92,7 \| 72,3 \| 87,1
VD-279	18,5	27,5	23,842	1.4310	294,147	15,16	12,34	87,1 \| 95,3 \| 88,2 \| 77,8
VD-285	15	32	31,818	1.4310	361,435	20,64	11,36	76,2 \| 93,7 \| 76,5 \| 58,3
VD-288T	17	33	34,152	1.4310	336,937	23,13	9,87	73,6 \| 92,7 \| 73,8 \| 54,3
VD-288X-03	19,4	32	36,738	1.4310	468,411	19,25	12,75	72,6 \| 93,9 \| 73,3 \| 50,5
VD-288S-04	18,9	27,5	36,821	1.4310	391,406	16,87	10,63	70,9 \| 91,0 \| 71,2 \| 50,4
VD-288Z-61	17	34,3	46,962	1.4310	451,351	24,69	9,61	64,0 \| 89,5 \| 63,1 \| 39,5
VD-288T-03	15	32	49,364	1.4310	367,346	24,56	7,44	63,2 \| 90,1 \| 61,9 \| 37,6
VD-313A-03	19,5	32	57,429	1.4310	543,593	22,53	9,47	60,1 \| 90,2 \| 57,8 \| 32,3
VD-313AB	17	32	63,476	1.4310	364,924	26,25	5,75	58,4 \| 90,0 \| 56,0 \| 29,2
VD-309	19,2	27,5	64	1.4310	535,04	19,14	8,36	56,6 \| 86,8 \| 54,2 \| 29,0
VD-288Z-03	15,5	32	80,729	1.4310	606,026	24,49	7,51	53,1 \| 88,1 \| 48,3 \| 23,0
VD-313P	18	36,8	89,489	1.4310	657,276	29,46	7,34	50,4 \| 84,6 \| 46,0 \| 20,7
VD-339E-01	19	35	147,49	1.4310	1005,926	28,18	6,82	44,6 \| 83,8 \| 37,3 \| 12,6
VD-339B	20	28,8	156,25	1.4310	791,25	23,74	5,06	42,7 \| 81,7 \| 34,5 \| 11,9

Liczba podobnych metalowych sprężyn: 28

Numer taryfy celnej: 73202081; Sprężyna dociskowa VD-279A

Kraj pochodzenia: DE, German; Sprężyna dociskowa VD-279A
