Sprężyna dociskowa VD-309 Stal nierdzewna Ø 3,2 x 16 x 27,5 mm

Ceny progresywne - Sprężyna dociskowa VD-309

Ilość	Cena jednostkowa [EUR]
1	5,7800 EUR
2	4,0800 EUR
3	3,8900 EUR
7	3,0700 EUR
17	1,5900 EUR
37	1,2800 EUR
75	1,1200 EUR
125	0,8513 EUR
175	0,7951 EUR
250	0,7263 EUR
350	0,6128 EUR
450	0,5811 EUR

Sprężyna dociskowa Kupić

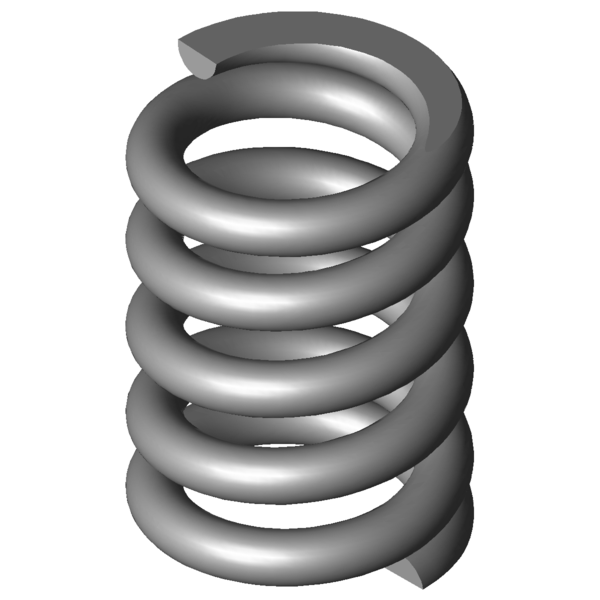

Obraz produktu Sprężyna dociskowa VD-309

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa VD-309

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	3,2	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	16	mm	Średnia średnica zwoju
De	19,2	mm	Zewnętrzna średnica zwoju
Dd	12,1	mm	Maksymalna średnica trzpienia
Dh	20,1	mm	Minimalna średnica tulei
L0	27,5	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	535,04	N	Maksymalna siła przy obciążeniu statycznym
Ln	19,14	mm	Minimalna długość przy obciążeniu statycznym
sn	8,36	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	480	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	20	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	1,79	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	6,943	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	3,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	64	N/mm	Sztywnosc sprezyny
Gew	17,5753	g	Waga artykułu
Fntol	53,7	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	52,84	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,3	mm	(+/-) Tolerancja średnicy zwoju
L0tol	0,6	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	O	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa VD-309 Stal nierdzewna Ø 3,2 x 16 x 27,5 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa VD-309 Stal nierdzewna Ø 3,2 x 16 x 27,5 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa VD-309 Stal nierdzewna Ø 3,2 x 16 x 27,5 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa VD-309 Stal nierdzewna Ø 3,2 x 16 x 27,5 mm

Obliczanie ścieżki siły Sprężyna dociskowa VD-309

Formularz zapytania Sprężyna dociskowa VD-309 Stal nierdzewna Ø 3,2 x 16 x 27,5 mm

Formularz zapytania Sprężyna dociskowa VD-309

Podobne sprężyny naciskowe do Sprężyna dociskowa VD-309 Stal nierdzewna Ø 3,2 x 16 x 27,5 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-309	1.4310	3,2	19,2	27,5	535,04	19,14	8,36	3,5	64	100,0 \| 100,0 \| 100,0 \| 100,0
D-309	EN 10270-1	3,2	19,2	27,5	622,939	19,14	8,36	3,5	74,514	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-273B	22,5	27	12,207	1.4310	140,808	15,47	11,54	51,9 \| 87,2 \| 49,4 \| 19,1
VD-263VA	20	27,8	12,616	1.4310	171,958	14,17	13,63	51,8 \| 88,9 \| 46,7 \| 19,7
VD-279A	18,5	32	18,544	1.4310	258,384	18,07	13,93	56,6 \| 86,8 \| 54,2 \| 29,0
VD-279	18,5	27,5	23,842	1.4310	294,147	15,16	12,34	63,4 \| 91,5 \| 61,4 \| 37,2
VD-288P	20	27,2	30,199	1.4310	309,998	16,93	10,27	70,3 \| 94,1 \| 69,7 \| 47,2
VD-284A	15	27	31,818	1.4310	202,344	20,64	6,36	63,8 \| 84,8 \| 56,9 \| 49,7
VD-288Z-30	21,5	30	31,982	1.4310	379,024	18,15	11,85	70,7 \| 91,6 \| 70,7 \| 50,0
VD-303B	23,2	28	32,768	1.4310	282,583	19,38	8,62	73,3 \| 93,7 \| 74,9 \| 51,2
VD-283A-15	15,5	28	34,572	1.4310	351,553	17,83	10,17	71,2 \| 85,7 \| 74,0 \| 54,0
VD-288Z-50	21	28,5	34,722	1.4310	360,521	18,12	10,38	74,0 \| 93,9 \| 74,0 \| 54,3
VD-288X-03	19,4	32	36,738	1.4310	468,411	19,25	12,75	75,3 \| 91,8 \| 76,6 \| 57,4
VD-288S-04	18,9	27,5	36,821	1.4310	391,406	16,87	10,63	76,2 \| 95,3 \| 75,9 \| 57,5
VD-288X-02	19,4	25	50,097	1.4310	468,411	15,65	9,35	86,8 \| 93,5 \| 88,5 \| 78,3
VD-313A-03	19,5	32	57,429	1.4310	543,593	22,53	9,47	92,3 \| 93,8 \| 93,4 \| 89,7
VD-309	19,2	27,5	64	1.4310	535,04	19,14	8,36	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313A-02	19,5	25	69,735	1.4310	368,025	19,72	5,28	84,4 \| 95,4 \| 66,0 \| 91,8
VD-313O	18	26	140,625	1.4310	652,163	21,36	4,64	68,9 \| 92,4 \| 68,8 \| 45,5
VD-339B	20	28,8	156,25	1.4310	791,25	23,74	5,06	65,2 \| 90,5 \| 64,1 \| 40,9
VD-339V-04	19	31	336,268	1.4310	1489,669	26,57	4,43	49,9 \| 86,3 \| 44,5 \| 19,0

Liczba podobnych metalowych sprężyn: 18

Numer taryfy celnej: 73202081; Sprężyna dociskowa VD-309

Kraj pochodzenia: DE, German; Sprężyna dociskowa VD-309
