Sprężyna dociskowa VD-297 Stal nierdzewna Ø 3,2 x 32 x 190 mm

Ceny progresywne - Sprężyna dociskowa VD-297

Ilość	Cena jednostkowa [EUR]
1	6,0600 EUR
2	4,2700 EUR
3	4,0700 EUR
7	3,2700 EUR
17	1,9600 EUR
37	1,5300 EUR
75	1,4100 EUR
125	1,1143 EUR
175	1,0455 EUR
250	0,9455 EUR
350	0,8716 EUR
450	0,8148 EUR

Sprężyna dociskowa Kupić

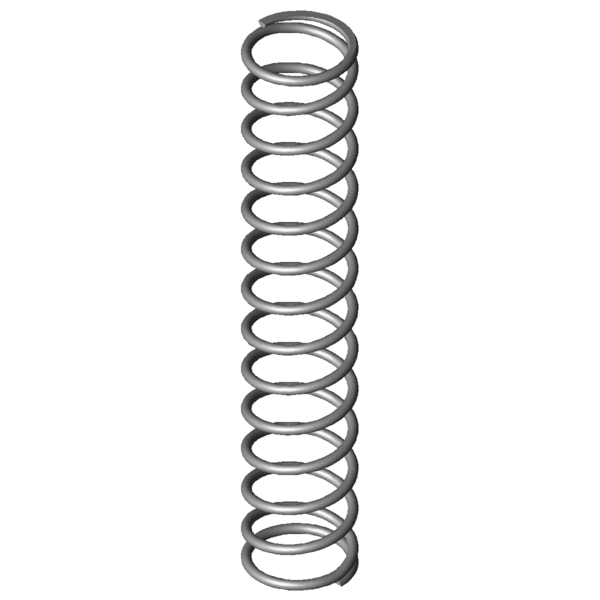

Obraz produktu Sprężyna dociskowa VD-297

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa VD-297

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	3,2	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	32	mm	Średnia średnica zwoju
De	35,2	mm	Zewnętrzna średnica zwoju
Dd	27,8	mm	Maksymalna średnica trzpienia
Dh	36,9	mm	Minimalna średnica tulei
L0	190	mm	Długość swobodna
Lk	110,5	mm	Długość wyboczenia
Fn	299,264	N	Maksymalna siła przy obciążeniu statycznym
Ln	56,4	mm	Minimalna długość przy obciążeniu statycznym
sn	133,6	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	274,4	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	67,5	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	28,41	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	14,944	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	12,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	2,24	N/mm	Sztywnosc sprezyny
Gew	92,6698	g	Waga artykułu
Fntol	16,01	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	15,82	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,6	mm	(+/-) Tolerancja średnicy zwoju
L0tol	4,14	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	Q	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa VD-297 Stal nierdzewna Ø 3,2 x 32 x 190 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa VD-297 Stal nierdzewna Ø 3,2 x 32 x 190 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa VD-297 Stal nierdzewna Ø 3,2 x 32 x 190 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa VD-297 Stal nierdzewna Ø 3,2 x 32 x 190 mm

Obliczanie ścieżki siły Sprężyna dociskowa VD-297

Formularz zapytania Sprężyna dociskowa VD-297 Stal nierdzewna Ø 3,2 x 32 x 190 mm

Formularz zapytania Sprężyna dociskowa VD-297

Podobne sprężyny naciskowe do Sprężyna dociskowa VD-297 Stal nierdzewna Ø 3,2 x 32 x 190 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-297	1.4310	3,2	35,2	190	299,264	56,4	133,6	12,5	2,24	100,0 \| 100,0 \| 100,0 \| 100,0
D-297	EN 10270-1	3,2	35,2	190	348,429	56,4	133,6	12,5	2,608	92,9 \| 100,0 \| 92,9 \| 85,9
D-297A	EN 10270-1	3,2	35,2	190	193,133	80,4	109,6	18,5	1,762	84,0 \| 100,0 \| 73,3 \| 78,7

Liczba podobnych metalowych sprężyn: 3

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-206A-22	34	153	0,052	1.4310	5,278	52,36	100,64	38,2 \| 73,6 \| 38,5 \| 2,3
VD-207JC	35,5	176	0,133	1.4310	19,776	26,85	149,15	44,5 \| 79,6 \| 48,1 \| 5,9
VD-207JH	34	164	0,152	1.4310	20,949	26	138	45,1 \| 76,6 \| 51,9 \| 6,8
VD-232H	30	181	0,431	1.4310	65,662	28,71	152,29	51,0 \| 78,9 \| 54,8 \| 19,2
VD-234J	34	205	0,45	1.4310	77,716	32,2	172,8	51,9 \| 83,9 \| 51,6 \| 20,1
VD-234O	30	182	0,472	1.4310	66,309	41,64	140,36	53,6 \| 81,2 \| 58,7 \| 21,1
VD-266	34,5	170	1,227	1.4310	159,653	39,9	130,1	72,9 \| 88,5 \| 75,4 \| 54,8
VD-288Z-14	37	190	1,443	1.4310	195,509	54,48	135,53	80,9 \| 96,3 \| 82,0 \| 64,4
VD-297A	35,2	190	1,514	1.4310	165,881	80,4	109,6	78,8 \| 100,0 \| 68,7 \| 67,6
VD-297B	35,2	230	1,6	1.4310	245,76	76,4	153,6	83,4 \| 94,2 \| 84,6 \| 71,4
VD-291	43,2	190	1,687	1.4310	248,443	42,7	147,31	85,3 \| 93,8 \| 86,9 \| 75,3
VD-288O	30	189	1,724	1.4310	223,32	59,48	129,52	84,5 \| 90,7 \| 85,8 \| 77,0
VD-288Z-23	33	157	2,1	1.4310	218,663	52,88	104,13	86,4 \| 90,0 \| 75,5 \| 93,7
VD-297	35,2	190	2,24	1.4310	299,264	56,4	133,6	100,0 \| 100,0 \| 100,0 \| 100,0
VD-328A	36	170	3,695	1.4310	271,575	96,5	73,5	74,2 \| 89,1 \| 72,9 \| 60,6
VD-328	36	170	5,469	1.4310	558,906	67,8	102,2	65,0 \| 89,1 \| 65,0 \| 41,0
VD-334A	29	185	6,372	1.4310	463,381	112,27	72,73	60,4 \| 86,6 \| 59,5 \| 35,2
VD-334	29	185	7,749	1.4310	707,222	93,74	91,26	56,9 \| 86,6 \| 55,3 \| 28,9
VD-358A	37	160	9,021	1.4310	384,005	117,43	42,57	53,6 \| 81,1 \| 54,9 \| 24,8
VD-359A-09	34	206	11,212	1.4310	907,617	125,05	80,95	50,3 \| 84,3 \| 46,8 \| 20,0
VD-359A-08	34	186	12,457	1.4310	902,634	113,54	72,46	49,3 \| 86,2 \| 43,7 \| 18,0
VD-358	37	160	13,351	1.4310	1033,535	82,59	77,41	47,1 \| 81,1 \| 43,4 \| 16,8
VD-359A-07	34	166	14,014	1.4310	896,405	102,04	63,96	46,4 \| 82,7 \| 40,6 \| 16,0
VD-364N	38	177	15,048	1.4310	1019,648	109,24	67,76	45,4 \| 81,3 \| 40,0 \| 14,9
VD-364A	30	180	15,556	1.4310	653,819	137,97	42,03	44,8 \| 81,3 \| 38,6 \| 14,4
VD-364R-11	39	203	18,661	1.4310	1627,25	115,8	87,2	44,5 \| 79,7 \| 41,8 \| 12,0
VD-364	30	180	18,919	1.4310	1225,591	115,22	64,78	43,2 \| 81,3 \| 36,5 \| 11,8
VD-364R-10	39	178	21,647	1.4310	1627,847	102,8	75,2	42,5 \| 79,7 \| 37,3 \| 10,3
VD-389A-11	39	203	29,899	1.4310	1690,434	146,46	56,54	38,2 \| 77,2 \| 30,0 \| 7,5

Liczba podobnych metalowych sprężyn: 28

Numer taryfy celnej: 73202081; Sprężyna dociskowa VD-297

Kraj pochodzenia: DE, German; Sprężyna dociskowa VD-297
