Sprężyna dociskowa VD-364N Stal nierdzewna Ø 5,5 x 32,5 x 177 mm

Ceny progresywne - Sprężyna dociskowa VD-364N

Ilość	Cena jednostkowa [EUR]
1	14,9000 EUR
2	11,8700 EUR
3	7,7300 EUR
7	5,7700 EUR
17	4,1600 EUR
37	3,5700 EUR
75	3,5200 EUR
125	3,5200 EUR
175	3,5200 EUR
250	3,5200 EUR
350	3,5200 EUR

Sprężyna dociskowa Kupić

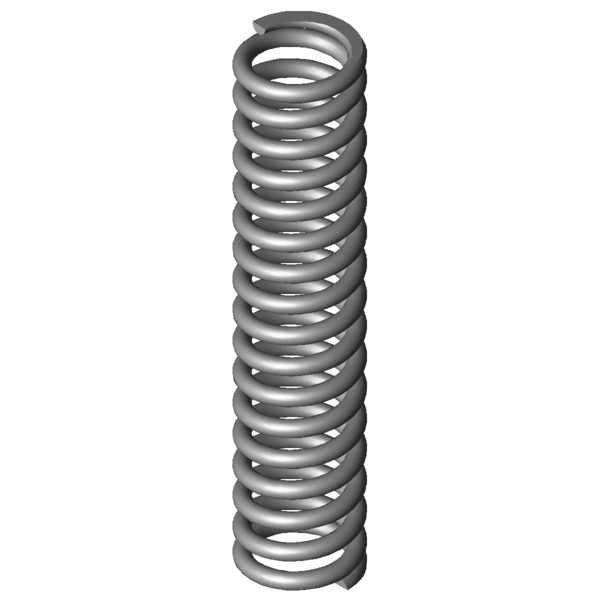

Obraz produktu Sprężyna dociskowa VD-364N

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa VD-364N

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	5,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	32,5	mm	Średnia średnica zwoju
De	38	mm	Zewnętrzna średnica zwoju
Dd	26	mm	Maksymalna średnica trzpienia
Dh	39,3	mm	Minimalna średnica tulei
L0	177	mm	Długość swobodna
Lk	68,4	mm	Długość wyboczenia
Fn	1019,648	N	Maksymalna siła przy obciążeniu statycznym
Ln	109,24	mm	Minimalna długość przy obciążeniu statycznym
sn	67,76	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	921,837	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	115,74	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	22,23	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	11,065	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	15,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	15,048	N/mm	Sztywnosc sprezyny
Gew	335,5575	g	Waga artykułu
Fntol	75,3	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	73,6	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,5	mm	(+/-) Tolerancja średnicy zwoju
L0tol	3,29	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	#AM	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa VD-364N Stal nierdzewna Ø 5,5 x 32,5 x 177 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa VD-364N Stal nierdzewna Ø 5,5 x 32,5 x 177 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa VD-364N Stal nierdzewna Ø 5,5 x 32,5 x 177 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa VD-364N Stal nierdzewna Ø 5,5 x 32,5 x 177 mm

Obliczanie ścieżki siły Sprężyna dociskowa VD-364N

Formularz zapytania Sprężyna dociskowa VD-364N Stal nierdzewna Ø 5,5 x 32,5 x 177 mm

Formularz zapytania Sprężyna dociskowa VD-364N

Podobne sprężyny naciskowe do Sprężyna dociskowa VD-364N Stal nierdzewna Ø 5,5 x 32,5 x 177 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-364N	1.4310	5,5	38	177	1019,648	109,24	67,76	15,5	15,048	100,0 \| 100,0 \| 100,0 \| 100,0
D-364N	EN 10270-1	5,5	38	177	1187,161	109,24	67,76	15,5	17,52	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-266	34,5	170	1,227	1.4310	159,653	39,9	130,1	39,8 \| 77,4 \| 33,9 \| 8,2
VD-288Z-14	37	190	1,443	1.4310	195,509	54,48	135,53	42,0 \| 81,7 \| 34,6 \| 9,6
VD-297A	35,2	190	1,514	1.4310	165,881	80,4	109,6	43,5 \| 81,3 \| 39,0 \| 10,1
VD-291	43,2	190	1,687	1.4310	248,443	42,7	147,31	42,1 \| 79,8 \| 35,2 \| 11,2
VD-297	35,2	190	2,24	1.4310	299,264	56,4	133,6	45,4 \| 81,3 \| 40,0 \| 14,9
VD-313H	40	155	3,208	1.4310	336,599	50,06	104,94	50,9 \| 82,7 \| 48,8 \| 21,3
VD-328A	36	170	3,695	1.4310	271,575	96,5	73,5	57,3 \| 87,8 \| 59,4 \| 24,6
VD-328	36	170	5,469	1.4310	558,906	67,8	102,2	61,6 \| 87,8 \| 60,6 \| 36,3
VD-339N-06	41	165	5,903	1.4310	522,707	76,45	88,55	64,1 \| 89,2 \| 63,9 \| 39,2
VD-358A	37	160	9,021	1.4310	384,005	117,43	42,57	67,7 \| 92,9 \| 50,2 \| 59,9
VD-357A	37	144	12,362	1.4310	687,387	88,4	55,6	53,8 \| 85,9 \| 50,8 \| 24,8
VD-359A-08	34	186	12,457	1.4310	902,634	113,54	72,46	88,5 \| 91,8 \| 91,0 \| 82,8
VD-358	37	160	13,351	1.4310	1033,535	82,59	77,41	91,6 \| 92,9 \| 93,1 \| 88,7
VD-359A-07	34	166	14,014	1.4310	896,405	102,04	63,96	91,9 \| 91,4 \| 91,2 \| 93,1
VD-364N	38	177	15,048	1.4310	1019,648	109,24	67,76	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364A	30	180	15,556	1.4310	653,819	137,97	42,03	83,1 \| 89,4 \| 63,1 \| 96,7
VD-364R-11	39	203	18,661	1.4310	1627,25	115,8	87,2	81,3 \| 93,2 \| 70,2 \| 80,6
VD-364	30	180	18,919	1.4310	1225,591	115,22	64,78	86,1 \| 89,4 \| 89,4 \| 79,5
VD-364R-10	39	178	21,647	1.4310	1627,847	102,8	75,2	81,0 \| 97,2 \| 76,4 \| 69,5
VD-364R-93	39	152	23,374	1.4310	1103,84	104,78	47,22	68,8 \| 91,0 \| 68,6 \| 46,9
VD-364R-09	39	152	25,77	1.4310	1628,672	88,8	63,2	72,3 \| 90,0 \| 75,1 \| 51,7
VD-389A-11	39	203	29,899	1.4310	1690,434	146,46	56,54	70,4 \| 88,9 \| 71,9 \| 50,3
VD-388	38,3	155	33,652	1.4310	1774,379	102,27	52,73	67,9 \| 91,4 \| 67,6 \| 44,7
VD-389A-10	39	178	34,883	1.4310	1763,189	127,45	50,55	67,4 \| 93,0 \| 66,2 \| 43,1
VD-389A-21	37,8	150	35,28	1.4310	1687,156	102,18	47,82	66,2 \| 90,5 \| 65,5 \| 42,7
VD-389A-09	39	152	40,249	1.4310	1600,046	112,25	39,75	88,4 \| 94,5 \| 90,0 \| 80,8
VD-414AD	42	168	67,546	1.4310	2044,869	137,73	30,27	51,4 \| 84,7 \| 47,3 \| 22,3
VD-389R	34	166	68,862	1.4310	2081,596	135,77	30,23	52,0 \| 87,3 \| 46,8 \| 21,9

Liczba podobnych metalowych sprężyn: 27

Numer taryfy celnej: 73202081; Sprężyna dociskowa VD-364N

Kraj pochodzenia: DE, German; Sprężyna dociskowa VD-364N
