Sprężyna dociskowa VD-330 Stal nierdzewna Ø 4 x 25 x 41 mm

Ceny progresywne - Sprężyna dociskowa VD-330

Ilość	Cena jednostkowa [EUR]
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,9100 EUR
175	1,9100 EUR
250	1,9100 EUR
350	1,9100 EUR

Sprężyna dociskowa Kupić

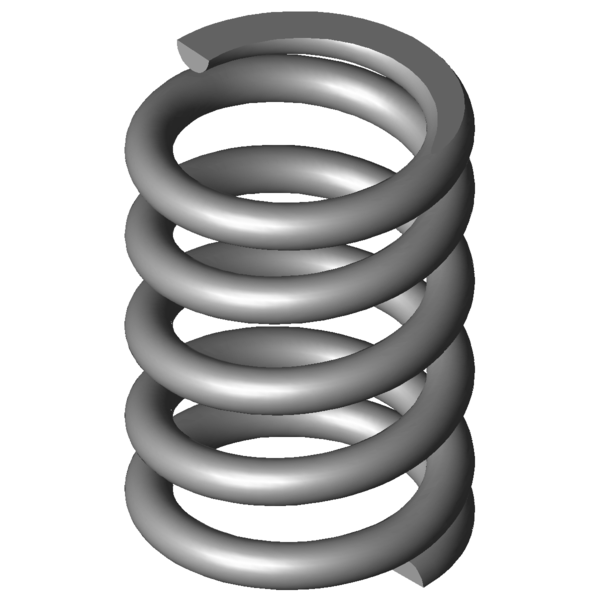

Obraz produktu Sprężyna dociskowa VD-330

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa VD-330

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	4	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	25	mm	Średnia średnica zwoju
De	29	mm	Zewnętrzna średnica zwoju
Dd	20,3	mm	Maksymalna średnica trzpienia
Dh	30	mm	Minimalna średnica tulei
L0	41	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	687,296	N	Maksymalna siła przy obciążeniu statycznym
Ln	24,22	mm	Minimalna długość przy obciążeniu statycznym
sn	16,78	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	613,171	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	26,03	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	2,74	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	10,571	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	3,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	40,96	N/mm	Sztywnosc sprezyny
Gew	42,9085	g	Waga artykułu
Fntol	52,84	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	52,05	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,35	mm	(+/-) Tolerancja średnicy zwoju
L0tol	0,86	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	#AD	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa VD-330 Stal nierdzewna Ø 4 x 25 x 41 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa VD-330 Stal nierdzewna Ø 4 x 25 x 41 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa VD-330 Stal nierdzewna Ø 4 x 25 x 41 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa VD-330 Stal nierdzewna Ø 4 x 25 x 41 mm

Obliczanie ścieżki siły Sprężyna dociskowa VD-330

Formularz zapytania Sprężyna dociskowa VD-330 Stal nierdzewna Ø 4 x 25 x 41 mm

Formularz zapytania Sprężyna dociskowa VD-330

Podobne sprężyny naciskowe do Sprężyna dociskowa VD-330 Stal nierdzewna Ø 4 x 25 x 41 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-330	1.4310	4	29	41	687,296	24,22	16,78	3,5	40,96	61,0 \| 87,7 \| 48,5 \| 46,7
D-330	EN 10270-1	4	29	41	800,209	24,22	16,78	3,5	47,689	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-263J	24	39,2	5,653	1.4310	142,427	14	25,2	45,1 \| 77,8 \| 43,7 \| 13,8
VD-269	27,5	49	6,25	1.4310	204,375	16,3	32,7	45,4 \| 80,3 \| 40,5 \| 15,3
VD-288L	30	47	7,636	1.4310	223,221	17,77	29,23	49,4 \| 84,6 \| 44,9 \| 18,6
VD-288K-20	30	34	7,636	1.4310	123,954	17,77	16,23	64,5 \| 90,2 \| 63,4 \| 39,9
VD-274A	22,5	40	7,768	1.4310	144,137	21,45	18,56	51,3 \| 79,2 \| 55,7 \| 19,0
VD-273A-02	24	37,5	9,826	1.4310	215,193	15,6	21,9	68,0 \| 78,1 \| 74,7 \| 51,4
VD-298B	33	43	9,906	1.4310	226,081	20,18	22,82	70,1 \| 87,4 \| 71,3 \| 51,8
VD-288Z-31	28	40	12,96	1.4310	276,777	18,64	21,36	72,4 \| 85,1 \| 64,3 \| 67,8
VD-288Z-41	27	37,2	14,648	1.4310	273,076	18,56	18,64	77,1 \| 86,1 \| 68,6 \| 76,6
VD-299	28,2	42,5	16,777	1.4310	381,759	19,75	22,75	65,6 \| 91,2 \| 64,7 \| 41,0
VD-324A	36	41	19,531	1.4310	317,5	24,74	16,26	83,9 \| 86,3 \| 67,6 \| 97,9
VD-304A	23,2	42	20,852	1.4310	317,138	26,79	15,21	68,4 \| 85,9 \| 68,4 \| 50,9
VD-313J-06	28,6	38,9	26,874	1.4310	454,935	21,97	16,93	73,1 \| 92,0 \| 56,1 \| 71,2
VD-313K-01	25	43	29,992	1.4310	451,258	27,95	15,05	80,5 \| 90,5 \| 77,7 \| 73,2
VD-330	29	41	40,96	1.4310	687,296	24,22	16,78	61,0 \| 87,7 \| 48,5 \| 46,7
VD-339O	32	41,7	49,294	1.4310	714,4	27,21	14,49	59,4 \| 86,2 \| 53,2 \| 38,8
VD-334A-02	27	37	52,601	1.4310	678,557	24,1	12,9	61,2 \| 88,5 \| 58,7 \| 36,4
VD-360A	30	50	63,636	1.4310	554,83	41,28	8,72	72,3 \| 86,2 \| 66,3 \| 64,4
VD-339R-05	27	37	90	1.4310	904,5	26,95	10,05	54,5 \| 85,1 \| 57,0 \| 21,2
VD-360	30	41	100	1.4310	1109,375	29,91	11,09	53,8 \| 82,7 \| 59,5 \| 19,1
VD-359B	30	34	100	1.4310	409,375	29,91	4,09	50,6 \| 88,3 \| 44,3 \| 19,1
VD-364O	28	39,3	200,837	1.4310	1333,91	32,66	6,64	51,4 \| 88,4 \| 45,5 \| 20,4

Liczba podobnych metalowych sprężyn: 21
