Sprężyna dociskowa VD-364O Stal nierdzewna Ø 5,5 x 22,5 x 39,3 mm

Ceny progresywne - Sprężyna dociskowa VD-364O

Ilość	Cena jednostkowa [EUR]
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1400 EUR
175	2,1400 EUR
250	2,1400 EUR
350	2,1400 EUR

Sprężyna dociskowa Kupić

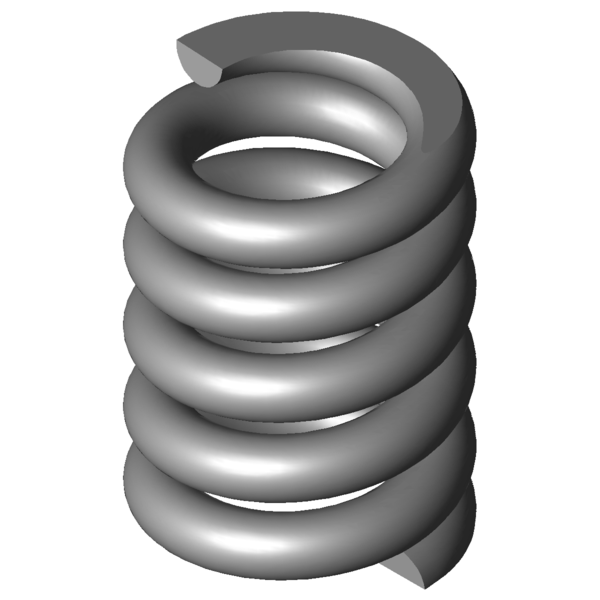

Obraz produktu Sprężyna dociskowa VD-364O

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa VD-364O

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	5,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	22,5	mm	Średnia średnica zwoju
De	28	mm	Zewnętrzna średnica zwoju
Dd	16	mm	Maksymalna średnica trzpienia
Dh	29	mm	Minimalna średnica tulei
L0	39,3	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	1333,91	N	Maksymalna siła przy obciążeniu statycznym
Ln	32,66	mm	Minimalna długość przy obciążeniu statycznym
sn	6,64	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	1090,544	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	33,87	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	2,51	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	9,657	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	3,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	200,837	N/mm	Sztywnosc sprezyny
Gew	73,0114	g	Waga artykułu
Fntol	195	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	191	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,35	mm	(+/-) Tolerancja średnicy zwoju
L0tol	0,74	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	#AF	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa VD-364O Stal nierdzewna Ø 5,5 x 22,5 x 39,3 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa VD-364O Stal nierdzewna Ø 5,5 x 22,5 x 39,3 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa VD-364O Stal nierdzewna Ø 5,5 x 22,5 x 39,3 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa VD-364O Stal nierdzewna Ø 5,5 x 22,5 x 39,3 mm

Obliczanie ścieżki siły Sprężyna dociskowa VD-364O

Formularz zapytania Sprężyna dociskowa VD-364O Stal nierdzewna Ø 5,5 x 22,5 x 39,3 mm

Formularz zapytania Sprężyna dociskowa VD-364O

Podobne sprężyny naciskowe do Sprężyna dociskowa VD-364O Stal nierdzewna Ø 5,5 x 22,5 x 39,3 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-364O	1.4310	5,5	28	39,3	1333,91	32,66	6,64	3,5	200,837	100,0 \| 100,0 \| 100,0 \| 100,0
D-364O	EN 10270-1	5,5	28	39,3	1553,052	32,66	6,64	3,5	233,831	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-288Z-41	27	37,2	14,648	1.4310	273,076	18,56	18,64	39,1 \| 81,9 \| 28,0 \| 7,3
VD-299	28,2	42,5	16,777	1.4310	381,759	19,75	22,75	40,2 \| 83,3 \| 28,9 \| 8,4
VD-304A	23,2	42	20,852	1.4310	317,138	26,79	15,21	40,8 \| 78,2 \| 33,7 \| 10,4
VD-303A-10	27,2	32	26,548	1.4310	418,133	16,25	15,75	43,0 \| 78,9 \| 36,8 \| 13,2
VD-313J-06	28,6	38,9	26,874	1.4310	454,935	21,97	16,93	45,8 \| 87,4 \| 36,7 \| 13,4
VD-313K-01	25	43	29,992	1.4310	451,258	27,95	15,05	45,3 \| 82,0 \| 39,0 \| 14,9
VD-330	29	41	40,96	1.4310	687,296	24,22	16,78	51,4 \| 88,4 \| 45,5 \| 20,4
VD-313K	25	33,3	42,846	1.4310	495,818	21,73	11,57	49,5 \| 79,8 \| 47,3 \| 21,3
VD-339O	32	41,7	49,294	1.4310	714,4	27,21	14,49	54,0 \| 87,9 \| 49,7 \| 24,5
VD-334A-02	27	37	52,601	1.4310	678,557	24,1	12,9	55,0 \| 87,8 \| 51,2 \| 26,2
VD-339A-02	21	40	82,897	1.4310	597,184	32,8	7,2	63,9 \| 82,0 \| 68,5 \| 41,3
VD-339R-05	27	37	90	1.4310	904,5	26,95	10,05	67,5 \| 90,8 \| 66,9 \| 44,8
VD-360	30	41	100	1.4310	1109,375	29,91	11,09	71,6 \| 93,4 \| 71,5 \| 49,8
VD-359B	30	34	100	1.4310	409,375	29,91	4,09	62,1 \| 90,3 \| 46,1 \| 49,8
VD-364O	28	39,3	200,837	1.4310	1333,91	32,66	6,64	100,0 \| 100,0 \| 100,0 \| 100,0

Liczba podobnych metalowych sprężyn: 14

Numer taryfy celnej: 73202081; Sprężyna dociskowa VD-364O

Kraj pochodzenia: DE, German; Sprężyna dociskowa VD-364O
