Sprężyna dociskowa VD-350A Stal nierdzewna Ø 5 x 40 x 80 mm

Ceny progresywne - Sprężyna dociskowa VD-350A

Ilość	Cena jednostkowa [EUR]
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	2,7100 EUR
37	2,3100 EUR
75	2,2200 EUR
125	2,2200 EUR
175	2,2200 EUR
250	2,2200 EUR
350	2,2200 EUR

Sprężyna dociskowa Kupić

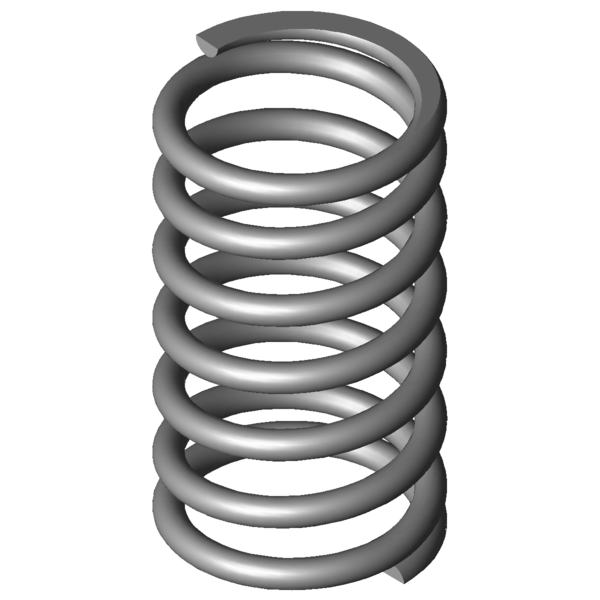

Obraz produktu Sprężyna dociskowa VD-350A

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa VD-350A

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	40	mm	Średnia średnica zwoju
De	45	mm	Zewnętrzna średnica zwoju
Dd	34	mm	Maksymalna średnica trzpienia
Dh	46,5	mm	Minimalna średnica tulei
L0	80	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	576,549	N	Maksymalna siła przy obciążeniu statycznym
Ln	42,89	mm	Minimalna długość przy obciążeniu statycznym
sn	37,11	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	534,601	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	45,59	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	16,76	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	13,636	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	5,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	15,536	N/mm	Sztywnosc sprezyny
Gew	146,2788	g	Waga artykułu
Fntol	44,2	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	43,67	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,5	mm	(+/-) Tolerancja średnicy zwoju
L0tol	1,9	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	#AG	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa VD-350A Stal nierdzewna Ø 5 x 40 x 80 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa VD-350A Stal nierdzewna Ø 5 x 40 x 80 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa VD-350A Stal nierdzewna Ø 5 x 40 x 80 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa VD-350A Stal nierdzewna Ø 5 x 40 x 80 mm

Obliczanie ścieżki siły Sprężyna dociskowa VD-350A

Formularz zapytania Sprężyna dociskowa VD-350A Stal nierdzewna Ø 5 x 40 x 80 mm

Formularz zapytania Sprężyna dociskowa VD-350A

Podobne sprężyny naciskowe do Sprężyna dociskowa VD-350A Stal nierdzewna Ø 5 x 40 x 80 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-350A	1.4310	5	45	80	576,549	42,89	37,11	5,5	15,536	100,0 \| 100,0 \| 100,0 \| 100,0
D-350A	EN 10270-1	5	45	80	671,268	42,89	37,11	5,5	18,089	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-263D-13	42	75	0,26	1.4310	6,984	48,15	26,85	38,5 \| 77,0 \| 36,8 \| 1,7
VD-263V-19	46	87	1,186	1.4310	81,151	18,6	68,4	40,6 \| 79,9 \| 34,2 \| 7,6
VD-263W	42	91,7	1,585	1.4310	116,938	17,9	73,8	40,8 \| 76,9 \| 35,3 \| 10,2
VD-288X-20	48	88	2,222	1.4310	148,681	21,09	66,91	45,5 \| 81,6 \| 40,6 \| 14,3
VD-289C-01	48	76	2,915	1.4310	157,397	22,01	53,99	50,3 \| 84,3 \| 48,0 \| 18,8
VD-289D	43,2	82	4,096	1.4310	248,443	21,35	60,66	54,8 \| 85,9 \| 52,1 \| 26,4
VD-313E-10	48	80	4,198	1.4310	225,308	26,33	53,67	56,6 \| 88,6 \| 54,1 \| 27,0
VD-319	44	71	10	1.4310	455	25,5	45,5	77,8 \| 88,8 \| 80,2 \| 64,4
VD-339K	50	74,4	10,883	1.4310	496,923	28,74	45,66	81,6 \| 91,0 \| 83,7 \| 70,0
VD-349A-04	50	70	10,912	1.4310	295,704	42,9	27,1	75,0 \| 92,5 \| 62,2 \| 70,2
VD-326	36	79,5	12,429	1.4310	561,641	34,31	45,19	85,4 \| 86,5 \| 89,8 \| 80,0
VD-339N-04	41	78	13,416	1.4310	527,241	38,7	39,3	90,7 \| 92,9 \| 92,9 \| 86,4
VD-350A	45	80	15,536	1.4310	576,549	42,89	37,11	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	82,5 \| 90,5 \| 75,0 \| 81,9
VD-350	45	64	24,414	1.4310	807,373	30,93	33,07	79,1 \| 93,3 \| 80,3 \| 63,6
VD-364R-81	46	66	32,216	1.4310	499,347	50,5	15,5	66,8 \| 87,9 \| 64,2 \| 48,2
VD-364J-09	42	70	36,59	1.4310	1101,372	39,9	30,1	66,6 \| 90,6 \| 66,7 \| 42,5
VD-381	46,3	90	39,159	1.4310	1456,3	52,81	37,19	65,9 \| 88,5 \| 69,7 \| 39,7
VD-380A	46,3	68	39,159	1.4310	594,81	52,81	15,19	65,3 \| 87,2 \| 68,9 \| 39,7
VD-389L	50	89	48,043	1.4310	1463,917	58,53	30,47	59,0 \| 83,8 \| 60,7 \| 32,3
VD-364R-04	39	76	51,54	1.4310	1515,717	46,59	29,41	59,4 \| 89,3 \| 58,6 \| 30,1
VD-386A	38,3	85	56,087	1.4310	1043,01	66,4	18,6	55,5 \| 86,2 \| 52,7 \| 27,7
VD-389A-20	37,8	85	67,846	1.4310	1751,745	59,18	25,82	53,3 \| 85,8 \| 51,2 \| 22,9
VD-386	38,3	75	76,482	1.4310	1754,8	52,06	22,94	51,2 \| 86,1 \| 47,3 \| 20,3
VD-409A	53,5	82	84,551	1.4310	2084,467	57,35	24,65	48,9 \| 81,4 \| 47,0 \| 18,4
VD-389N-01	46	68	88,541	1.4310	1938,728	46,1	21,9	48,9 \| 84,8 \| 44,4 \| 17,5
VD-389A-04	39	76	95,134	1.4310	1976,924	55,22	20,78	48,1 \| 85,4 \| 42,6 \| 16,3
VD-411	48	90	101,818	1.4310	2438,545	66,05	23,95	47,0 \| 81,7 \| 44,1 \| 15,3

Liczba podobnych metalowych sprężyn: 27

Numer taryfy celnej: 73202081; Sprężyna dociskowa VD-350A

Kraj pochodzenia: DE, German; Sprężyna dociskowa VD-350A
