Sprężyna dociskowa VD-319 Stal nierdzewna Ø 4 x 40 x 71 mm

Ceny progresywne - Sprężyna dociskowa VD-319

Ilość	Cena jednostkowa [EUR]
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,9100 EUR
175	1,9100 EUR
250	1,9100 EUR
350	1,9100 EUR

Sprężyna dociskowa Kupić

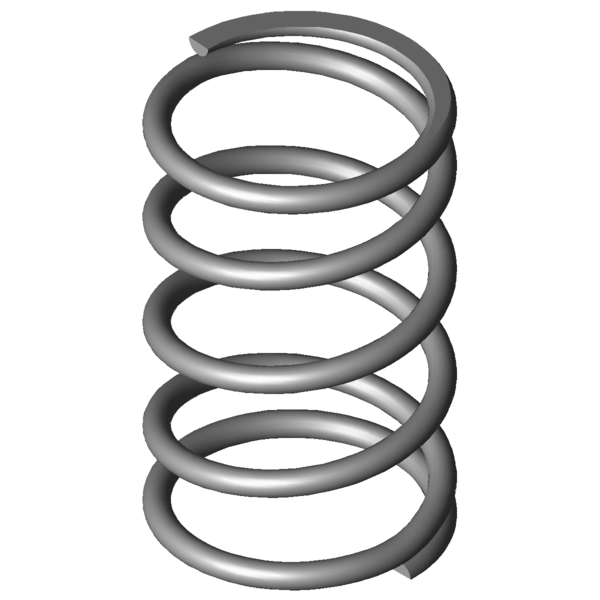

Obraz produktu Sprężyna dociskowa VD-319

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa VD-319

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	4	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	40	mm	Średnia średnica zwoju
De	44	mm	Zewnętrzna średnica zwoju
Dd	34,9	mm	Maksymalna średnica trzpienia
Dh	45,8	mm	Minimalna średnica tulei
L0	71	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	455	N	Maksymalna siła przy obciążeniu statycznym
Ln	25,5	mm	Minimalna długość przy obciążeniu statycznym
sn	45,5	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	415	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	29,5	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	7,56	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	19,143	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	3,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	10	N/mm	Sztywnosc sprezyny
Gew	68,6535	g	Waga artykułu
Fntol	28,87	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	28,57	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,6	mm	(+/-) Tolerancja średnicy zwoju
L0tol	1,8	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	#AD	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa VD-319 Stal nierdzewna Ø 4 x 40 x 71 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa VD-319 Stal nierdzewna Ø 4 x 40 x 71 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa VD-319 Stal nierdzewna Ø 4 x 40 x 71 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa VD-319 Stal nierdzewna Ø 4 x 40 x 71 mm

Obliczanie ścieżki siły Sprężyna dociskowa VD-319

Formularz zapytania Sprężyna dociskowa VD-319 Stal nierdzewna Ø 4 x 40 x 71 mm

Formularz zapytania Sprężyna dociskowa VD-319

Podobne sprężyny naciskowe do Sprężyna dociskowa VD-319 Stal nierdzewna Ø 4 x 40 x 71 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-319	1.4310	4	44	71	455	25,5	45,5	3,5	10	100,0 \| 100,0 \| 100,0 \| 100,0
D-319	EN 10270-1	4	44	71	529,75	25,5	45,5	3,5	11,643	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-263D-13	42	75	0,26	1.4310	6,984	48,15	26,85	38,2 \| 81,7 \| 30,3 \| 2,6
VD-263VH	46	60	1,846	1.4310	85,355	13,75	46,25	52,6 \| 80,9 \| 58,6 \| 18,5
VD-289C-01	48	76	2,915	1.4310	157,397	22,01	53,99	59,0 \| 88,4 \| 59,4 \| 29,2
VD-264	34,5	71,5	2,98	1.4310	159,442	18	53,5	56,6 \| 80,1 \| 60,0 \| 29,8
VD-289D	43,2	82	4,096	1.4310	248,443	21,35	60,66	64,7 \| 88,3 \| 64,8 \| 41,0
VD-313E-10	48	80	4,198	1.4310	225,308	26,33	53,67	66,4 \| 90,1 \| 67,1 \| 42,0
VD-318B	49	68	7,023	1.4310	294,573	26,06	41,94	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313F	40	61,7	8,707	1.4310	337,011	22,99	38,71	85,3 \| 89,3 \| 79,6 \| 87,1
VD-319	44	71	10	1.4310	455	25,5	45,5	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339K	50	74,4	10,883	1.4310	496,923	28,74	45,66	92,8 \| 90,8 \| 95,6 \| 91,9
VD-349A-04	50	70	10,912	1.4310	295,704	42,9	27,1	80,9 \| 88,9 \| 62,3 \| 91,6
VD-339N-04	41	78	13,416	1.4310	527,241	38,7	39,3	84,0 \| 91,0 \| 86,3 \| 74,5
VD-350A	45	80	15,536	1.4310	576,549	42,89	37,11	77,8 \| 88,8 \| 80,2 \| 64,4
VD-350	45	64	24,414	1.4310	807,373	30,93	33,07	64,9 \| 89,3 \| 64,5 \| 41,0
VD-364J-21	48	63	29,801	1.4310	865,705	33,95	29,05	58,7 \| 84,4 \| 58,2 \| 33,6
VD-356	37	75	30,344	1.4310	1003,191	41,94	33,06	59,4 \| 86,3 \| 59,0 \| 33,0
VD-364R-81	46	66	32,216	1.4310	499,347	50,5	15,5	51,9 \| 85,9 \| 48,0 \| 21,8
VD-364J-09	42	70	36,59	1.4310	1101,372	39,9	30,1	51,2 \| 85,2 \| 49,3 \| 19,2
VD-380A	46,3	68	39,159	1.4310	594,81	52,81	15,19	48,9 \| 86,0 \| 42,9 \| 17,9
VD-364L	38	70	42,408	1.4310	1023,751	45,86	24,14	52,7 \| 85,9 \| 48,7 \| 23,6
VD-364R-04	39	76	51,54	1.4310	1515,717	46,59	29,41	50,1 \| 83,7 \| 47,3 \| 19,4
VD-364R-91	39	68	57,373	1.4310	1044,342	49,8	18,2	47,6 \| 83,7 \| 41,8 \| 17,4
VD-380	46,3	60	61,535	1.4310	1342,181	38,19	21,81	46,1 \| 81,0 \| 40,9 \| 16,2
VD-364R-03	39	64	63,667	1.4310	1532,695	39,93	24,07	46,5 \| 82,6 \| 41,3 \| 15,7

Liczba podobnych metalowych sprężyn: 23

Numer taryfy celnej: 73202081; Sprężyna dociskowa VD-319

Kraj pochodzenia: DE, German; Sprężyna dociskowa VD-319
