Sprężyna dociskowa VD-364L Stal nierdzewna Ø 5,5 x 32,5 x 70 mm

Ceny progresywne - Sprężyna dociskowa VD-364L

Ilość	Cena jednostkowa [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Sprężyna dociskowa Kupić

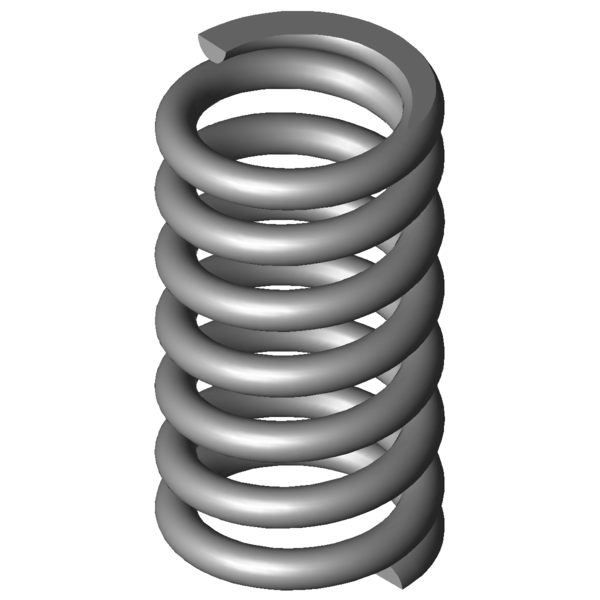

Obraz produktu Sprężyna dociskowa VD-364L

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa VD-364L

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	5,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	32,5	mm	Średnia średnica zwoju
De	38	mm	Zewnętrzna średnica zwoju
Dd	26	mm	Maksymalna średnica trzpienia
Dh	39,3	mm	Minimalna średnica tulei
L0	70	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	1023,751	N	Maksymalna siła przy obciążeniu statycznym
Ln	45,86	mm	Minimalna długość przy obciążeniu statycznym
sn	24,14	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	925,763	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	48,17	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	7,83	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	11,727	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	5,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	42,408	N/mm	Sztywnosc sprezyny
Gew	143,8104	g	Waga artykułu
Fntol	86,7	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	85	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,5	mm	(+/-) Tolerancja średnicy zwoju
L0tol	1,4	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	#AK	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa VD-364L Stal nierdzewna Ø 5,5 x 32,5 x 70 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa VD-364L Stal nierdzewna Ø 5,5 x 32,5 x 70 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa VD-364L Stal nierdzewna Ø 5,5 x 32,5 x 70 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa VD-364L Stal nierdzewna Ø 5,5 x 32,5 x 70 mm

Obliczanie ścieżki siły Sprężyna dociskowa VD-364L

Formularz zapytania Sprężyna dociskowa VD-364L Stal nierdzewna Ø 5,5 x 32,5 x 70 mm

Formularz zapytania Sprężyna dociskowa VD-364L

Podobne sprężyny naciskowe do Sprężyna dociskowa VD-364L Stal nierdzewna Ø 5,5 x 32,5 x 70 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-364L	1.4310	5,5	38	70	1023,751	45,86	24,14	5,5	42,408	100,0 \| 100,0 \| 100,0 \| 100,0
D-364L	EN 10270-1	5,5	38	70	1191,939	45,86	24,14	5,5	49,375	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-288Z-11	37	57,4	5,152	1.4310	194,89	19,57	37,83	43,8 \| 78,0 \| 41,4 \| 12,1
VD-298C	33	64	6,304	1.4310	226,622	28,05	35,95	46,1 \| 78,8 \| 44,6 \| 14,9
VD-313F	40	61,7	8,707	1.4310	337,011	22,99	38,71	50,3 \| 82,9 \| 47,6 \| 20,5
VD-313J-04	31,6	72,2	8,927	1.4310	293,237	39,35	32,85	51,3 \| 81,9 \| 51,1 \| 21,0
VD-319	44	71	10	1.4310	455	25,5	45,5	52,7 \| 85,9 \| 48,7 \| 23,6
VD-329B	35	76	10,741	1.4310	372,487	41,32	34,68	54,7 \| 85,6 \| 53,0 \| 25,3
VD-325A	36	61	12,429	1.4310	331,705	34,31	26,69	58,5 \| 84,9 \| 61,4 \| 29,3
VD-326	36	79,5	12,429	1.4310	561,641	34,31	45,19	56,2 \| 85,2 \| 54,1 \| 29,3
VD-339N-04	41	78	13,416	1.4310	527,241	38,7	39,3	58,7 \| 88,1 \| 56,5 \| 31,6
VD-329B-01	30	70	19,607	1.4310	622,571	38,25	31,75	37,2 \| 83,3 \| 23,2 \| 5,0
VD-356	37	75	30,344	1.4310	1003,191	41,94	33,06	83,6 \| 93,9 \| 85,5 \| 71,6
VD-355A	37	63	30,344	1.4310	639,061	41,94	21,06	79,7 \| 92,8 \| 74,8 \| 71,6
VD-364J-09	42	70	36,59	1.4310	1101,372	39,9	30,1	89,9 \| 96,8 \| 86,6 \| 86,3
VD-359A-02	34	68	37,372	1.4310	877,719	44,51	23,49	90,7 \| 92,5 \| 91,5 \| 88,1
VD-364L	38	70	42,408	1.4310	1023,751	45,86	24,14	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-04	39	76	51,54	1.4310	1515,717	46,59	29,41	84,0 \| 94,8 \| 74,8 \| 82,3
VD-364R-91	39	68	57,373	1.4310	1044,342	49,8	18,2	85,3 \| 95,4 \| 86,7 \| 73,9
VD-364R-03	39	64	63,667	1.4310	1532,695	39,93	24,07	81,5 \| 94,6 \| 83,3 \| 66,6
VD-364R-48	33,6	66	71,273	1.4310	1408,705	46,24	19,77	76,8 \| 93,6 \| 77,3 \| 59,5
VD-386	38,3	75	76,482	1.4310	1754,8	52,06	22,94	75,1 \| 93,3 \| 76,7 \| 55,4
VD-389A-04	39	76	95,134	1.4310	1976,924	55,22	20,78	68,0 \| 90,5 \| 68,9 \| 44,6
VD-389A-03	39	64	139,53	1.4310	2483,639	46,2	17,8	59,4 \| 90,3 \| 57,5 \| 30,4
VD-414AB	42	76	165,794	1.4310	1725,562	65,59	10,41	53,5 \| 83,8 \| 51,2 \| 25,6
VD-389P	34	68	194,065	1.4310	2094,116	57,21	10,79	52,3 \| 88,4 \| 46,8 \| 21,9

Liczba podobnych metalowych sprężyn: 23

Numer taryfy celnej: 73202081; Sprężyna dociskowa VD-364L

Kraj pochodzenia: DE, German; Sprężyna dociskowa VD-364L
