Sprężyna przedłużająca RZ-060BX Stal nierdzewna Ø 0,63 x 5,6 x 41,6 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-060BX

Ilość	Cena jednostkowa [EUR]
1	6,3400 EUR
2	3,9900 EUR
3	2,6300 EUR
7	2,1900 EUR
17	1,1200 EUR
37	0,7600 EUR
75	0,5700 EUR
125	0,5339 EUR
175	0,5280 EUR
250	0,5147 EUR
350	0,4963 EUR
450	0,4768 EUR

Sprężyna przedłużająca Kupić

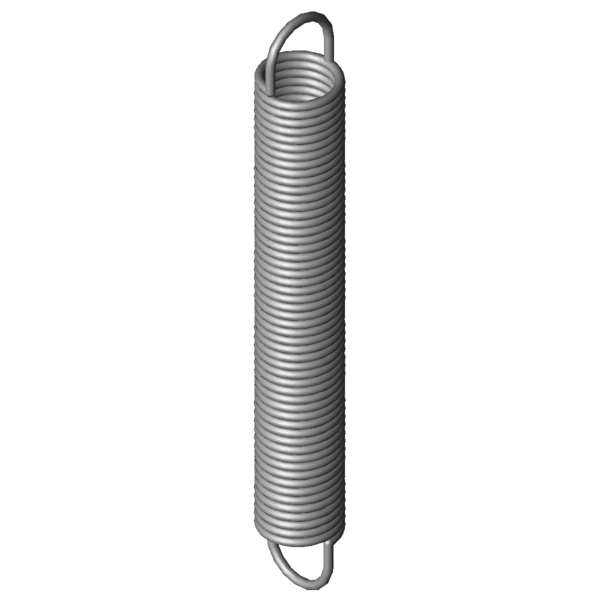

Obraz produktu Sprężyna przedłużająca RZ-060BX

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-060BX

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	270	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	0,63	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	5,6	mm	Zewnętrzna średnica zwoju
Dh	6,8	mm	Minimalna średnica tulei
L0	41,6	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	34,49	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	107,47	mm	Maksymalna długość przy obciążeniu statycznym
sn	65,87	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	14,87	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	3,55	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	0,209	N/mm	Sztywnosc sprezyny
F0	1,111	N	Wewnętrzna siła napięcia wstępnego
Fntol	0,99	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	1,1	mm	(+/-) Tolerancja długości swobodnej
Detol	0,2	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	42	stopień	Tolerancja pozycji oczek
Gew	2,1358	g	Waga artykułu
PG	ZH	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-060BX Stal nierdzewna Ø 0,63 x 5,6 x 41,6 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-060BX Stal nierdzewna Ø 0,63 x 5,6 x 41,6 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-060BX Stal nierdzewna Ø 0,63 x 5,6 x 41,6 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-060BX Stal nierdzewna Ø 0,63 x 5,6 x 41,6 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-060BX

Formularz zapytania Sprężyna przedłużająca RZ-060BX Stal nierdzewna Ø 0,63 x 5,6 x 41,6 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-060BX

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-060BX Stal nierdzewna Ø 0,63 x 5,6 x 41,6 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-060BX	1.4310	0,63	5,6	41,6	14,87	107,47	65,87	0,209	100,0 \| 100,0 \| 100,0 \| 100,0
Z-060BX	EN 10270-1	0,63	5,6	41,6	18,3	111,21	69,61	0,243	91,3 \| 100,0 \| 87,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-042EX	5,5	46,7	0,056	1.4310	7,781	176	129,3	55,7 \| 88,9 \| 51,6 \| 26,7
RZ-042DX	5,5	42,7	0,063	1.4310	7,781	158,69	115,99	58,6 \| 91,7 \| 54,6 \| 29,7
RZ-042CX	5,5	38,7	0,071	1.4310	7,781	141,39	102,69	60,7 \| 90,2 \| 58,2 \| 33,6
RZ-042BX	5,5	34,7	0,081	1.4310	7,781	124,08	89,38	62,9 \| 87,0 \| 63,0 \| 38,6
RZ-051KX	6	41,4	0,083	1.4310	9,431	146,77	105,37	65,3 \| 93,4 \| 63,0 \| 39,6
RZ-042LX	5	39,4	0,093	1.4310	8,531	124,83	85,43	66,4 \| 87,8 \| 67,2 \| 44,2
RZ-045DX	4,5	41,1	0,122	1.4310	9,421	112,23	71,13	74,3 \| 86,2 \| 78,0 \| 58,7
RZ-057FX	6,3	40,8	0,149	1.4310	13,3	123,75	82,95	83,7 \| 95,7 \| 84,4 \| 71,0
RZ-057E-11X	6	40	0,18	1.4310	13,93	111,29	71,29	92,0 \| 96,5 \| 93,0 \| 86,6
RZ-060CX	5,6	46,7	0,182	1.4310	14,87	122,37	75,67	92,3 \| 96,4 \| 93,5 \| 87,0
RZ-060BX	5,6	41,6	0,209	1.4310	14,87	107,47	65,87	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-060AX	5,6	37,2	0,24	1.4310	14,87	94,49	57,29	92,3 \| 96,5 \| 93,5 \| 87,0
RZ-060X	5,6	32,8	0,282	1.4310	14,87	81,51	48,71	84,6 \| 92,9 \| 87,0 \| 73,9
RZ-060E-04X	5	40	0,313	1.4310	16,53	88,81	48,81	81,3 \| 95,1 \| 82,0 \| 66,7
RZ-063CX	4,6	45,1	0,357	1.4310	17,86	91,2	46,1	75,5 \| 91,5 \| 76,6 \| 58,3
RZ-063BX	4,6	40	0,41	1.4310	17,86	80,13	40,13	71,9 \| 92,8 \| 72,1 \| 50,7
RZ-078BX	5,8	50,7	0,533	1.4310	28,25	98,9	48,2	62,4 \| 85,8 \| 62,9 \| 38,5
RZ-078AX	5,8	45,1	0,613	1.4310	28,25	87,02	41,92	60,3 \| 89,2 \| 58,1 \| 33,5
RZ-075MX	6	40	0,641	1.4310	27,39	78,81	38,81	59,3 \| 89,4 \| 56,6 \| 32,0
RZ-078X	5,8	40,3	0,704	1.4310	28,25	76,84	36,54	58,0 \| 90,7 \| 54,1 \| 29,2
RZ-077AX	5,8	34	0,875	1.4310	28,25	63,35	29,35	52,6 \| 85,7 \| 48,6 \| 23,5
RZ-081OX	6,3	44,1	0,917	1.4310	36,42	80,18	36,08	51,5 \| 84,4 \| 47,8 \| 22,4
RZ-081AX	4,8	43,5	1,198	1.4310	33,49	69,05	25,55	48,5 \| 86,7 \| 41,6 \| 17,2
RZ-081X	4,8	37,9	1,409	1.4310	33,49	59,62	21,72	46,2 \| 85,2 \| 38,7 \| 14,6
RZ-100AAX	6	48,4	1,718	1.4310	50,82	75,52	27,12	42,7 \| 80,8 \| 35,2 \| 12,0
RZ-100X	6	47,4	1,761	1.4310	50,82	73,86	26,46	42,6 \| 81,4 \| 34,7 \| 11,8

Liczba podobnych metalowych sprężyn: 25

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-060BX

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-060BX
