Sprężyna przedłużająca RZ-081OX Stal nierdzewna Ø 0,9 x 6,3 x 44,1 mm / 270°

Name: RZ-081OX - Sprezyny rozciagane
SKU: RZ-081OX
Availability: InStock

Ceny progresywne - Sprężyna przedłużająca RZ-081OX

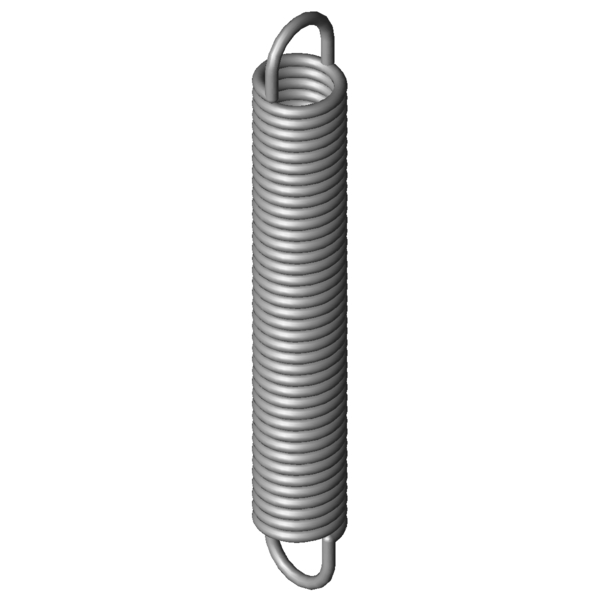

Obraz produktu Sprężyna przedłużająca RZ-081OX

Ilość:Ilość: Dodaj do koszyka

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	270	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	0,9	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	6,3	mm	Zewnętrzna średnica zwoju
Dh	7,9	mm	Minimalna średnica tulei
L0	44,1	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	36,68	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	80,18	mm	Maksymalna długość przy obciążeniu statycznym
sn	36,08	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	36,42	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	3,71	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	0,917	N/mm	Sztywnosc sprezyny
F0	3,331	N	Wewnętrzna siła napięcia wstępnego
Fntol	2,97	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	1,1	mm	(+/-) Tolerancja długości swobodnej
Detol	0,2	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	35	stopień	Tolerancja pozycji oczek
Gew	3,542	g	Waga artykułu
PG	ZG	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-081OX	1.4310	0,9	6,3	44,1	36,42	80,18	36,08	0,917	100,0 \| 100,0 \| 100,0 \| 100,0
Z-081OX	EN 10270-1	0,9	6,3	44,1	44,12	81,48	37,38	1,068	91,7 \| 100,0 \| 89,5 \| 85,5

Liczba podobnych metalowych sprężyn: 2

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-057E-11X	6	40	0,18	1.4310	13,93	111,29	71,29	49,7 \| 85,3 \| 44,4 \| 19,4
RZ-060CX	5,6	46,7	0,182	1.4310	14,87	122,37	75,67	49,4 \| 84,4 \| 44,3 \| 19,5
RZ-060BX	5,6	41,6	0,209	1.4310	14,87	107,47	65,87	51,5 \| 84,4 \| 47,8 \| 22,4
RZ-060AX	5,6	37,2	0,24	1.4310	14,87	94,49	57,29	52,9 \| 81,1 \| 51,9 \| 25,7
RZ-075AX	7,1	47,2	0,307	1.4310	23,41	117,54	70,34	60,4 \| 90,4 \| 57,8 \| 33,0
RZ-075X	7,1	41,6	0,361	1.4310	23,41	101,4	59,8	63,9 \| 90,7 \| 62,3 \| 38,8
RZ-075GX	6,4	49,2	0,402	1.4310	25,8	107,57	58,37	67,5 \| 92,3 \| 66,3 \| 43,8
RZ-075NX	6	50	0,483	1.4310	27,39	101,5	51,5	72,0 \| 90,8 \| 72,6 \| 52,7
RZ-078BX	5,8	50,7	0,533	1.4310	28,25	98,9	48,2	74,5 \| 89,3 \| 76,2 \| 58,1
RZ-075FX	6,4	36,4	0,587	1.4310	25,8	76,37	39,97	78,2 \| 90,0 \| 80,6 \| 63,9
RZ-078AX	5,8	45,1	0,613	1.4310	28,25	87,02	41,92	80,5 \| 92,9 \| 81,8 \| 66,8
RZ-075MX	6	40	0,641	1.4310	27,39	78,81	38,81	81,9 \| 91,6 \| 84,1 \| 69,9
RZ-078X	5,8	40,3	0,704	1.4310	28,25	76,84	36,54	85,2 \| 90,8 \| 88,2 \| 76,6
RZ-081O-01X	6,3	53,1	0,733	1.4310	36,42	98,3	45,2	88,0 \| 94,4 \| 89,9 \| 79,8
RZ-081OX	6,3	44,1	0,917	1.4310	36,42	80,18	36,08	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-081AX	4,8	43,5	1,198	1.4310	33,49	69,05	25,55	82,1 \| 87,9 \| 81,4 \| 77,0
RZ-100AAX	6	48,4	1,718	1.4310	50,82	75,52	27,12	73,1 \| 92,1 \| 73,4 \| 53,9
RZ-100X	6	47,4	1,761	1.4310	50,82	73,86	26,46	72,6 \| 92,8 \| 72,5 \| 52,6
RZ-099AX	6	36,4	2,435	1.4310	50,82	55,54	19,14	63,2 \| 89,3 \| 62,4 \| 38,0
RZ-115TX	7	43,1	7,734	1.4310	111,3	55,68	12,58	43,1 \| 84,0 \| 33,8 \| 11,4

Liczba podobnych metalowych sprężyn: 19
