Sprężyna przedłużająca RZ-063E-13X Stal nierdzewna Ø 0,7 x 10 x 74 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-063E-13X

Ilość Cena jednostkowa [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Sprężyna przedłużająca Kupić

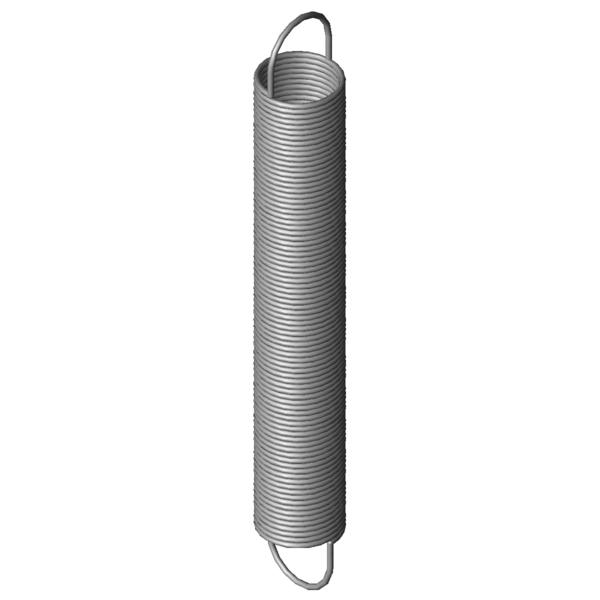

Obraz produktu Sprężyna przedłużająca RZ-063E-13X
Obraz produktu Sprężyna przedłużająca RZ-063E-13X
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-063E-13X

Symbole Wartość Jednostka Opis
Materialu 1.4310 - Rodzaj materialu
Oefo 1/1 deutsche - Kształt oczek
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1 mm Rozciągnięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2 mm Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek 270 ° Pozycja oczek (kąt przekręcenia oczek względem siebie)
d 0,7 mm Srednica drutu
D mm Średnia średnica zwoju
De 10 mm Zewnętrzna średnica zwoju
Dh 11,4 mm Minimalna średnica tulei
L0 74 mm Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk 60,03 mm Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln 426,56 mm Maksymalna długość przy obciążeniu statycznym
sn 352,56 mm Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn 11,53 N Maksymalna siła przy obciążeniu statycznym
n Stück Anzahl der federnden Windungen
nt szt. Ilość zwojów
Lh 6,98 mm Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R 0,031 N/mm Sztywnosc sprezyny
F0 0,661 N Wewnętrzna siła napięcia wstępnego
Fntol 0,76 N (+/-) Tolerancja przy maksymalnej sile statycznej
L0tol 1,8 mm (+/-) Tolerancja długości swobodnej
Detol 0,3 mm (+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol 72 stopień Tolerancja pozycji oczek
Gew 7,6911 g Waga artykułu
PG ZJ - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna przedłużająca
Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-063E-13X Stal nierdzewna Ø 0,7 x 10 x 74 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-063E-13X Stal nierdzewna Ø 0,7 x 10 x 74 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-063E-13X Stal nierdzewna Ø 0,7 x 10 x 74 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-063E-13X Stal nierdzewna Ø 0,7 x 10 x 74 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-063E-13X

Formularz zapytania Sprężyna przedłużająca RZ-063E-13X Stal nierdzewna Ø 0,7 x 10 x 74 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-063E-13X

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-063E-13X Stal nierdzewna Ø 0,7 x 10 x 74 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
RZ-063E-13X 1.4310 0,7 10 74 11,53 426,56 352,56 0,031 100,0 | 100,0 | 100,0 | 100,0
Z-063E-13X EN 10270-1 0,7 10 74 14,13 444,77 370,77 0,036 91,4 | 100,0 | 88,3 | 85,8
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
RZ-036AEX 10 58,5 0,007 1.4310 4,351 649,01 590,51 51,6 | 83,5 | 48,7 | 22,5
RZ-063E-14X 10 90,8 0,024 1.4310 11,53 543,2 452,4 86,9 | 93,8 | 89,0 | 77,9
RZ-063E-13X 10 74 0,031 1.4310 11,53 426,56 352,56 100,0 | 100,0 | 100,0 | 100,0
RZ-063E-12X 10 64,4 0,037 1.4310 11,53 358,72 294,32 90,3 | 95,7 | 91,7 | 83,5
RZ-072EX 8,8 74,7 0,09 1.4310 19,09 273,31 198,61 61,3 | 91,5 | 58,4 | 34,0
RZ-072DX 8,8 68,3 0,1 1.4310 19,09 246,47 178,17 58,4 | 89,3 | 55,5 | 30,5
RZ-081KX 10 68 0,127 1.4310 23,6 240,45 172,45 54,2 | 89,9 | 48,9 | 23,9
RZ-087CX 11 77,4 0,142 1.4310 28,97 264,8 187,4 51,0 | 85,5 | 46,5 | 21,2
RZ-087BX 11 69,4 0,163 1.4310 28,97 232,52 163,12 48,8 | 84,9 | 43,0 | 18,4
RZ-087HX 10 80 0,183 1.4310 31,73 239,83 159,83 48,3 | 87,5 | 40,8 | 16,5
RZ-081K-03X 8,5 73,7 0,19 1.4310 27,55 206,88 133,18 47,7 | 87,5 | 39,8 | 15,8
RZ-090X 9,4 80 0,221 1.4310 33,65 219,7 139,7 45,3 | 85,5 | 36,9 | 13,6
RZ-093DX 9 82,2 0,247 1.4310 35,06 211,7 129,5 43,4 | 83,3 | 34,8 | 12,1
RZ-087GX 10 60 0,262 1.4310 31,73 171,21 111,21 43,0 | 83,7 | 33,9 | 11,5
RZ-093CX 9 74,2 0,277 1.4310 35,06 189,68 115,48 43,4 | 86,6 | 32,8 | 10,8
RZ-093BX 9 66,2 0,318 1.4310 35,06 166,72 100,52 41,1 | 83,2 | 30,7 | 9,4
RZ-109AX 11,2 74 0,464 1.4310 53,56 180,87 106,87 38,1 | 81,8 | 25,9 | 6,5
RZ-115E-12X 11,3 75,5 0,546 1.4310 59,25 175,5 100 36,5 | 80,1 | 23,9 | 5,5
Liczba podobnych metalowych sprężyn: 17

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-063E-13X

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-063E-13X
