Sprężyna przedłużająca RZ-087CX Stal nierdzewna Ø 1 x 11 x 77,4 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-087CX

Ilość	Cena jednostkowa [EUR]
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	1,3800 EUR
37	1,0500 EUR
75	0,8600 EUR
125	0,7979 EUR
175	0,7848 EUR
250	0,7607 EUR
350	0,7408 EUR
450	0,6532 EUR

Sprężyna przedłużająca Kupić

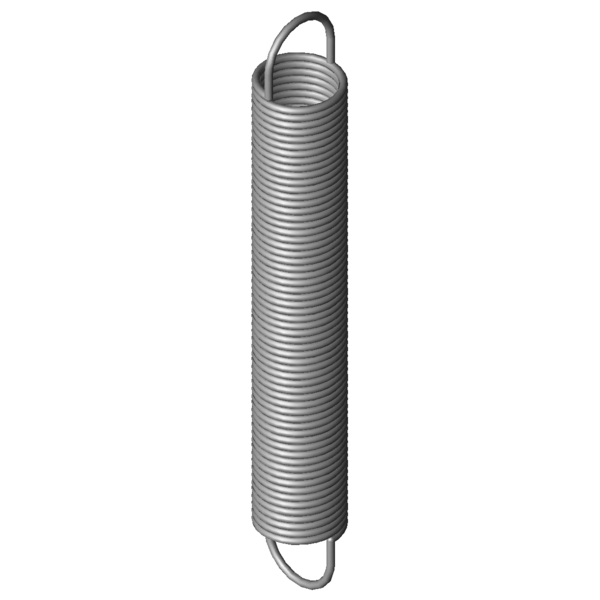

Obraz produktu Sprężyna przedłużająca RZ-087CX

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-087CX

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	270	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	1	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	11	mm	Zewnętrzna średnica zwoju
Dh	12,8	mm	Minimalna średnica tulei
L0	77,4	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	62,75	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	264,8	mm	Maksymalna długość przy obciążeniu statycznym
sn	187,4	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	28,97	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	7,32	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	0,142	N/mm	Sztywnosc sprezyny
F0	2,411	N	Wewnętrzna siła napięcia wstępnego
Fntol	1,71	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	1,8	mm	(+/-) Tolerancja długości swobodnej
Detol	0,3	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	51	stopień	Tolerancja pozycji oczek
Gew	12,3889	g	Waga artykułu
PG	ZL	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-087CX Stal nierdzewna Ø 1 x 11 x 77,4 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-087CX Stal nierdzewna Ø 1 x 11 x 77,4 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-087CX Stal nierdzewna Ø 1 x 11 x 77,4 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-087CX Stal nierdzewna Ø 1 x 11 x 77,4 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-087CX

Formularz zapytania Sprężyna przedłużająca RZ-087CX Stal nierdzewna Ø 1 x 11 x 77,4 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-087CX

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-087CX Stal nierdzewna Ø 1 x 11 x 77,4 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-087CX	1.4310	1	11	77,4	28,97	264,8	187,4	0,142	92,4 \| 96,6 \| 93,5 \| 87,0
Z-087CX	EN 10270-1	1	11	77,4	34,88	270,71	193,31	0,165	91,9 \| 100,0 \| 90,0 \| 85,7

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-063E-13X	10	74	0,031	1.4310	11,53	426,56	352,56	48,8 \| 84,9 \| 43,0 \| 18,4
RZ-081E-06X	12,5	72,8	0,062	1.4310	19,8	379,9	307,1	62,7 \| 91,1 \| 60,7 \| 36,3
RZ-072EX	8,8	74,7	0,09	1.4310	19,09	273,31	198,61	75,9 \| 85,5 \| 80,1 \| 62,2
RZ-087EX	11	93,4	0,113	1.4310	28,97	329,36	235,96	87,8 \| 94,3 \| 89,7 \| 79,4
RZ-087DX	11	85,4	0,125	1.4310	28,97	297,08	211,68	86,4 \| 93,8 \| 88,5 \| 77,1
RZ-081KX	10	68	0,127	1.4310	23,6	240,45	172,45	86,0 \| 93,0 \| 88,0 \| 77,1
RZ-087CX	11	77,4	0,142	1.4310	28,97	264,8	187,4	92,4 \| 96,6 \| 93,5 \| 87,0
RZ-087BX	11	69,4	0,163	1.4310	28,97	232,52	163,12	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-100KX	12	82,8	0,166	1.4310	34,95	279,33	196,53	89,4 \| 92,0 \| 89,1 \| 86,9
RZ-087HX	10	80	0,183	1.4310	31,73	239,83	159,83	87,4 \| 95,9 \| 88,3 \| 77,9
RZ-087AX	11	62,4	0,187	1.4310	28,97	204,28	141,88	92,4 \| 96,6 \| 93,5 \| 87,0
RZ-090X	9,4	80	0,221	1.4310	33,65	219,7	139,7	79,5 \| 94,1 \| 80,3 \| 64,2
RZ-093CX	9	74,2	0,277	1.4310	35,06	189,68	115,48	71,9 \| 92,6 \| 72,1 \| 50,9
RZ-106FX	12,7	71,3	0,333	1.4310	47,55	202,99	131,69	69,3 \| 88,0 \| 70,8 \| 49,2
RZ-109CX	11,2	92,7	0,351	1.4310	53,56	233,86	141,16	64,2 \| 87,2 \| 64,7 \| 40,7
RZ-109BX	11,2	82,7	0,403	1.4310	53,56	205,7	123	64,3 \| 87,4 \| 64,7 \| 40,8
RZ-109AX	11,2	74	0,464	1.4310	53,56	180,87	106,87	62,0 \| 90,7 \| 59,8 \| 35,4
RZ-115E-12X	11,3	75,5	0,546	1.4310	59,25	175,5	100	57,9 \| 88,7 \| 55,1 \| 30,0
RZ-109X	11,2	61,2	0,59	1.4310	53,56	145,21	84,01	56,5 \| 88,8 \| 52,8 \| 27,9
RZ-109HX	10	72	0,682	1.4310	59,56	152,7	80,7	54,1 \| 89,1 \| 49,1 \| 24,1
RZ-112BX	9,2	79,5	0,791	1.4310	64,34	154	74,5	49,1 \| 87,0 \| 42,4 \| 17,9
RZ-115V-34X	12	86	0,818	1.4310	83,35	180,79	94,79	47,7 \| 82,8 \| 42,7 \| 17,6

Liczba podobnych metalowych sprężyn: 21

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-087CX

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-087CX
