Sprężyna przedłużająca RZ-081E-06X Stal nierdzewna Ø 0,9 x 12,5 x 72,8 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-081E-06X

Ilość Cena jednostkowa [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Sprężyna przedłużająca Kupić

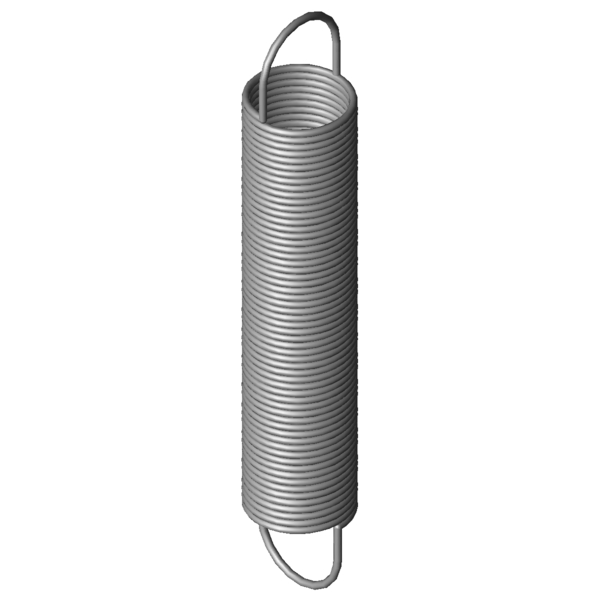

Obraz produktu Sprężyna przedłużająca RZ-081E-06X
Obraz produktu Sprężyna przedłużająca RZ-081E-06X
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-081E-06X

Symbole Wartość Jednostka Opis
Materialu 1.4310 - Rodzaj materialu
Oefo 1/1 deutsche - Kształt oczek
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1 mm Rozciągnięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2 mm Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek 270 ° Pozycja oczek (kąt przekręcenia oczek względem siebie)
d 0,9 mm Srednica drutu
D mm Średnia średnica zwoju
De 12,5 mm Zewnętrzna średnica zwoju
Dh 14,3 mm Minimalna średnica tulei
L0 72,8 mm Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk 54,68 mm Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln 379,9 mm Maksymalna długość przy obciążeniu statycznym
sn 307,1 mm Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn 19,8 N Maksymalna siła przy obciążeniu statycznym
n Stück Anzahl der federnden Windungen
nt szt. Ilość zwojów
Lh 9,06 mm Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R 0,062 N/mm Sztywnosc sprezyny
F0 0,9 N Wewnętrzna siła napięcia wstępnego
Fntol 1,32 N (+/-) Tolerancja przy maksymalnej sile statycznej
L0tol 1,8 mm (+/-) Tolerancja długości swobodnej
Detol 0,35 mm (+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol 58 stopień Tolerancja pozycji oczek
Gew 11,275 g Waga artykułu
PG ZJ - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna przedłużająca
Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-081E-06X Stal nierdzewna Ø 0,9 x 12,5 x 72,8 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-081E-06X Stal nierdzewna Ø 0,9 x 12,5 x 72,8 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-081E-06X Stal nierdzewna Ø 0,9 x 12,5 x 72,8 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-081E-06X Stal nierdzewna Ø 0,9 x 12,5 x 72,8 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-081E-06X

Formularz zapytania Sprężyna przedłużająca RZ-081E-06X Stal nierdzewna Ø 0,9 x 12,5 x 72,8 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-081E-06X

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-081E-06X Stal nierdzewna Ø 0,9 x 12,5 x 72,8 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
RZ-081E-06X 1.4310 0,9 12,5 72,8 19,8 379,9 307,1 0,062 100,0 | 100,0 | 100,0 | 100,0
Z-081E-06X EN 10270-1 0,9 12,5 72,8 22,45 372,12 299,32 0,072 92,9 | 100,0 | 92,8 | 86,0
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
RZ-063E-13X 10 74 0,031 1.4310 11,53 426,56 352,56 69,6 | 85,4 | 72,7 | 50,7
RZ-081E-06X 12,5 72,8 0,062 1.4310 19,8 379,9 307,1 100,0 | 100,0 | 100,0 | 100,0
RZ-084AX 13,5 73,4 0,083 1.4310 23,77 341,69 268,29 84,0 | 93,9 | 85,3 | 72,8
RZ-081E-05X 12,5 54,7 0,093 1.4310 19,8 259 204,3 80,5 | 91,7 | 83,3 | 66,5
RZ-087CX 11 77,4 0,142 1.4310 28,97 264,8 187,4 65,7 | 90,7 | 64,7 | 41,7
RZ-100E-13X 14 65,3 0,15 1.4310 29,34 249,57 184,27 63,7 | 86,9 | 63,7 | 40,5
RZ-087BX 11 69,4 0,163 1.4310 28,97 232,52 163,12 62,7 | 91,1 | 60,7 | 36,3
RZ-100KX 12 82,8 0,166 1.4310 34,95 279,33 196,53 61,7 | 88,6 | 60,3 | 36,3
RZ-087AX 11 62,4 0,187 1.4310 28,97 204,28 141,88 58,9 | 87,9 | 57,3 | 31,6
RZ-106AX 13,7 80 0,227 1.4310 44,22 261,1 181,1 54,3 | 84,7 | 51,9 | 26,4
RZ-100JX 12 60,8 0,249 1.4310 34,95 191,6 130,8 53,6 | 87,1 | 49,6 | 24,1
RZ-106X 13,7 65,2 0,301 1.4310 44,22 201,72 136,52 49,6 | 84,3 | 44,6 | 19,9
RZ-106FX 12,7 71,3 0,333 1.4310 47,55 202,99 131,69 49,9 | 89,5 | 42,3 | 17,9
RZ-115KX 15 76,9 0,336 1.4310 55,72 229,7 152,8 47,0 | 80,8 | 42,6 | 17,7
RZ-109BX 11,2 82,7 0,403 1.4310 53,56 205,7 123 45,5 | 83,2 | 38,5 | 14,8
RZ-109AX 11,2 74 0,464 1.4310 53,56 180,87 106,87 45,1 | 86,7 | 35,9 | 12,9
RZ-115V-22X 15 71,5 0,533 1.4310 67,55 188,47 116,97 41,8 | 80,5 | 33,7 | 11,2
Liczba podobnych metalowych sprężyn: 16

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-081E-06X

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-081E-06X
