Sprężyna przedłużająca RZ-100E-13X Stal nierdzewna Ø 1,1 x 14 x 65,3 mm / 270°

Name: RZ-100E-13X - Sprezyny rozciagane
SKU: RZ-100E-13X
Availability: InStock

Ceny progresywne - Sprężyna przedłużająca RZ-100E-13X

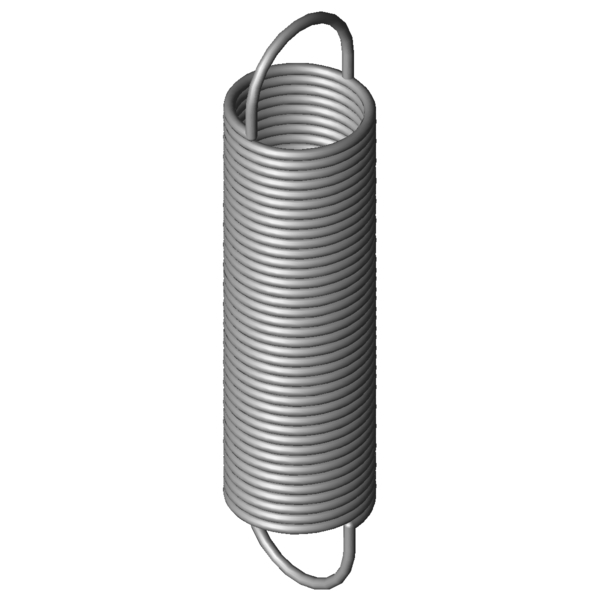

Obraz produktu Sprężyna przedłużająca RZ-100E-13X

Ilość:Ilość: Dodaj do koszyka

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	270	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	1,1	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	14	mm	Zewnętrzna średnica zwoju
Dh	16,2	mm	Minimalna średnica tulei
L0	65,3	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	44,83	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	249,57	mm	Maksymalna długość przy obciążeniu statycznym
sn	184,27	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	29,34	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	10,23	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	0,15	N/mm	Sztywnosc sprezyny
F0	1,7	N	Wewnętrzna siła napięcia wstępnego
Fntol	1,92	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	1,8	mm	(+/-) Tolerancja długości swobodnej
Detol	0,35	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	43	stopień	Tolerancja pozycji oczek
Gew	12,6395	g	Waga artykułu
PG	ZK	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-100E-13X	1.4310	1,1	14	65,3	29,34	249,57	184,27	0,15	100,0 \| 100,0 \| 100,0 \| 100,0
Z-100E-13X	EN 10270-1	1,1	14	65,3	34,48	248,14	182,84	0,176	92,2 \| 100,0 \| 92,2 \| 84,4

Liczba podobnych metalowych sprężyn: 2

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-081E-06X	12,5	72,8	0,062	1.4310	19,8	379,9	307,1	63,7 \| 86,9 \| 63,7 \| 40,5
RZ-084AX	13,5	73,4	0,083	1.4310	23,77	341,69	268,29	74,2 \| 92,1 \| 74,8 \| 55,6
RZ-084X	13,5	59,4	0,113	1.4310	23,77	257,81	198,41	85,0 \| 92,8 \| 86,9 \| 75,2
RZ-100E-13X	14	65,3	0,15	1.4310	29,34	249,57	184,27	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-087AX	11	62,4	0,187	1.4310	28,97	204,28	141,88	84,7 \| 88,3 \| 87,9 \| 78,0
RZ-106AX	13,7	80	0,227	1.4310	44,22	261,1	181,1	78,9 \| 89,2 \| 82,3 \| 65,2
RZ-100E-12X	14	49	0,241	1.4310	29,34	163,69	114,69	78,3 \| 91,7 \| 81,1 \| 62,2
RZ-100JX	12	60,8	0,249	1.4310	34,95	191,6	130,8	76,7 \| 92,9 \| 77,5 \| 59,6
RZ-106X	13,7	65,2	0,301	1.4310	44,22	201,72	136,52	71,5 \| 95,2 \| 70,2 \| 49,2
RZ-106FX	12,7	71,3	0,333	1.4310	47,55	202,99	131,69	66,9 \| 90,1 \| 66,6 \| 44,1
RZ-115KX	15	76,9	0,336	1.4310	55,72	229,7	152,8	65,7 \| 85,6 \| 67,8 \| 43,7
RZ-105X	13,7	50,5	0,447	1.4310	44,22	142,44	91,94	59,7 \| 87,7 \| 58,1 \| 33,1
RZ-115V-22X	15	71,5	0,533	1.4310	67,55	188,47	116,97	55,7 \| 86,0 \| 53,5 \| 27,6
RZ-115JX	15	55,9	0,54	1.4310	55,72	151,04	95,14	55,1 \| 85,8 \| 52,1 \| 27,2
RZ-120X	17,6	64,6	0,566	1.4310	69,37	178,41	113,81	53,5 \| 82,4 \| 52,0 \| 26,1
RZ-109X	11,2	61,2	0,59	1.4310	53,56	145,21	84,01	54,1 \| 87,2 \| 50,2 \| 25,0
RZ-121HX	15,5	75,5	0,633	1.4310	78,31	190,1	114,6	51,7 \| 81,9 \| 49,8 \| 23,3
RZ-115V-21X	15	62,5	0,649	1.4310	67,55	158,68	96,18	52,6 \| 87,5 \| 47,8 \| 22,7
RZ-121GX	15,5	66	0,769	1.4310	78,31	160,23	94,23	49,8 \| 86,0 \| 44,3 \| 19,2

Liczba podobnych metalowych sprężyn: 18
