Sprężyna przedłużająca RZ-086I Stal nierdzewna Ø 1 x 11 x 40,4 mm / 180°

Ceny progresywne - Sprężyna przedłużająca RZ-086I

Ilość	Cena jednostkowa [EUR]
1	6,3400 EUR
2	3,9900 EUR
3	2,6300 EUR
7	2,1900 EUR
17	1,1200 EUR
37	0,7600 EUR
75	0,5700 EUR
125	0,5339 EUR
175	0,5280 EUR
250	0,5147 EUR
350	0,4963 EUR
450	0,4768 EUR

Sprężyna przedłużająca Kupić

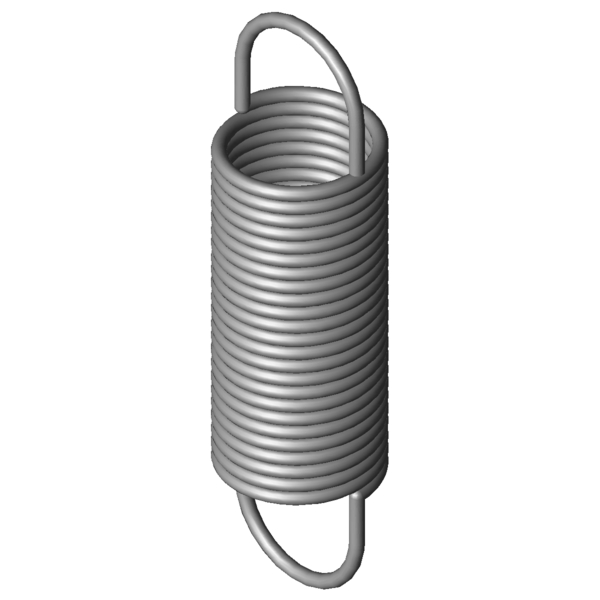

Obraz produktu Sprężyna przedłużająca RZ-086I

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-086I

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	180	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	1	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	11	mm	Zewnętrzna średnica zwoju
Dh	12,8	mm	Minimalna średnica tulei
L0	40,4	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	25,5	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	114,75	mm	Maksymalna długość przy obciążeniu statycznym
sn	74,35	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	28,97	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	7,45	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	0,357	N/mm	Sztywnosc sprezyny
F0	2,411	N	Wewnętrzna siła napięcia wstępnego
Fntol	1,96	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	1,3	mm	(+/-) Tolerancja długości swobodnej
Detol	0,3	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	32	stopień	Tolerancja pozycji oczek
Gew	5,1214	g	Waga artykułu
PG	ZH	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-086I Stal nierdzewna Ø 1 x 11 x 40,4 mm / 180°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-086I Stal nierdzewna Ø 1 x 11 x 40,4 mm / 180°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-086I Stal nierdzewna Ø 1 x 11 x 40,4 mm / 180°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-086I Stal nierdzewna Ø 1 x 11 x 40,4 mm / 180°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-086I

Formularz zapytania Sprężyna przedłużająca RZ-086I Stal nierdzewna Ø 1 x 11 x 40,4 mm / 180°

Formularz zapytania Sprężyna przedłużająca RZ-086I

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-086I Stal nierdzewna Ø 1 x 11 x 40,4 mm / 180°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-086I	1.4310	1	11	40,4	28,97	114,75	74,35	0,357	100,0 \| 100,0 \| 100,0 \| 100,0
Z-086I	EN 10270-1	1	11	40,4	34,88	117,1	76,7	0,416	91,9 \| 100,0 \| 90,0 \| 85,7

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-036ADI	10	47,5	0,01	1.4310	4,351	486,55	439,05	31,3 \| 75,3 \| 16,0 \| 2,5
RZ-036A-01I	10	42	0,012	1.4310	4,351	399,3	357,3	33,4 \| 79,0 \| 17,9 \| 3,1
RZ-036ACI	10	36,5	0,015	1.4310	4,351	325,8	289,3	33,8 \| 77,1 \| 20,4 \| 3,9
RZ-063E-11I	10	40,4	0,072	1.4310	11,53	192,24	151,84	50,3 \| 87,0 \| 44,4 \| 19,5
RZ-069I	10,8	47,5	0,091	1.4310	15,67	209,49	161,99	54,2 \| 87,7 \| 50,0 \| 24,8
RZ-068I	10,8	35,5	0,146	1.4310	15,67	135,97	100,47	64,3 \| 88,7 \| 64,0 \| 40,0
RZ-081E-03I	12,5	41,5	0,15	1.4310	19,8	167,4	125,9	65,3 \| 91,8 \| 63,7 \| 40,4
RZ-081H-01I	10	43	0,242	1.4310	23,6	133,9	90,9	80,0 \| 91,6 \| 81,6 \| 66,6
RZ-081HI	10	36,5	0,311	1.4310	23,6	107,21	70,71	88,1 \| 90,4 \| 88,3 \| 85,7
RZ-086I	11	40,4	0,357	1.4310	28,97	114,75	74,35	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-081K-12I	8,5	41,5	0,402	1.4310	27,55	104,45	62,95	89,0 \| 88,2 \| 89,9 \| 89,0
RZ-100HI	12	44,3	0,404	1.4310	34,95	124,89	80,59	89,6 \| 91,3 \| 87,6 \| 89,8
RZ-088I	9,4	38	0,603	1.4310	33,65	89,28	51,28	76,7 \| 93,2 \| 77,5 \| 59,4
RZ-100GI	12	34,4	0,638	1.4310	34,95	85,38	50,98	73,9 \| 89,2 \| 75,7 \| 56,8
RZ-092I	9	37,2	0,698	1.4310	35,06	83,02	45,82	71,5 \| 91,3 \| 72,1 \| 50,9
RZ-108I	11,2	46,5	0,885	1.4310	53,56	102,51	56,01	64,6 \| 88,4 \| 64,7 \| 40,7
RZ-109FI	10	47	1,203	1.4310	59,56	92,74	45,74	56,9 \| 85,6 \| 55,1 \| 29,9
RZ-115E-10I	11,3	42,1	1,282	1.4310	59,25	84,7	42,6	57,1 \| 90,1 \| 53,1 \| 28,0
RZ-111I	9,2	43,3	1,735	1.4310	64,34	77,26	33,96	50,5 \| 85,6 \| 45,4 \| 20,6
RZ-107I	11,2	30,2	1,885	1.4310	53,56	56,49	26,29	49,4 \| 84,3 \| 44,7 \| 19,1
RZ-115V-30I	12	36,5	2,834	1.4310	83,35	63,87	27,37	43,8 \| 82,9 \| 35,8 \| 12,8
RZ-115NI	10	35,3	3,41	1.4310	81,51	56,89	21,59	41,9 \| 83,2 \| 32,3 \| 10,3
RZ-124F-01I	12,7	36	3,646	1.4310	94,45	60,1	24,1	40,3 \| 79,4 \| 31,5 \| 9,9
RZ-125I	11,6	34,2	4,986	1.4310	102,6	53,21	19,01	38,3 \| 80,7 \| 26,9 \| 7,2
RZ-130MI	12	44	5,584	1.4310	137	66,57	22,57	37,3 \| 79,7 \| 25,8 \| 6,4

Liczba podobnych metalowych sprężyn: 24

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-086I

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-086I
