Sprężyna przedłużająca RZ-100GI Stal nierdzewna Ø 1,1 x 12 x 34,4 mm / 180°

Ceny progresywne - Sprężyna przedłużająca RZ-100GI

Ilość Cena jednostkowa [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Sprężyna przedłużająca Kupić

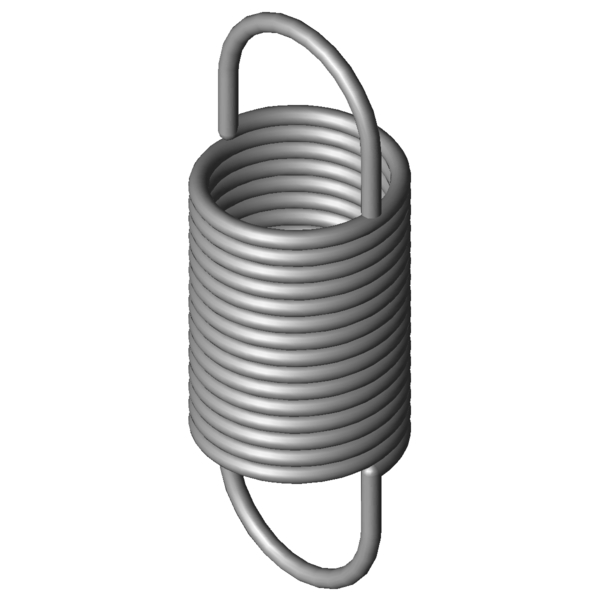

Obraz produktu Sprężyna przedłużająca RZ-100GI
Obraz produktu Sprężyna przedłużająca RZ-100GI
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-100GI

Symbole Wartość Jednostka Opis
Materialu 1.4310 - Rodzaj materialu
Oefo 1/1 deutsche - Kształt oczek
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1 mm Rozciągnięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2 mm Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek 180 ° Pozycja oczek (kąt przekręcenia oczek względem siebie)
d 1,1 mm Srednica drutu
D mm Średnia średnica zwoju
De 12 mm Zewnętrzna średnica zwoju
Dh 14 mm Minimalna średnica tulei
L0 34,4 mm Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk 18,15 mm Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln 85,38 mm Maksymalna długość przy obciążeniu statycznym
sn 50,98 mm Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn 34,95 N Maksymalna siła przy obciążeniu statycznym
n Stück Anzahl der federnden Windungen
nt szt. Ilość zwojów
Lh 8,12 mm Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R 0,638 N/mm Sztywnosc sprezyny
F0 2,411 N Wewnętrzna siła napięcia wstępnego
Fntol 2,58 N (+/-) Tolerancja przy maksymalnej sile statycznej
L0tol 0,9 mm (+/-) Tolerancja długości swobodnej
Detol 0,35 mm (+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol 25 stopień Tolerancja pozycji oczek
Gew 4,4387 g Waga artykułu
PG ZH - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna przedłużająca
Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-100GI Stal nierdzewna Ø 1,1 x 12 x 34,4 mm / 180°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-100GI Stal nierdzewna Ø 1,1 x 12 x 34,4 mm / 180°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-100GI Stal nierdzewna Ø 1,1 x 12 x 34,4 mm / 180°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-100GI Stal nierdzewna Ø 1,1 x 12 x 34,4 mm / 180°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-100GI

Formularz zapytania Sprężyna przedłużająca RZ-100GI Stal nierdzewna Ø 1,1 x 12 x 34,4 mm / 180°

Formularz zapytania Sprężyna przedłużająca RZ-100GI

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-100GI Stal nierdzewna Ø 1,1 x 12 x 34,4 mm / 180°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
RZ-100GI 1.4310 1,1 12 34,4 34,95 85,38 50,98 0,638 100,0 | 100,0 | 100,0 | 100,0
Z-100GI EN 10270-1 1,1 12 34,4 41,95 86,84 52,44 0,743 92,0 | 100,0 | 90,3 | 85,7
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
RZ-036ACI 10 36,5 0,015 1.4310 4,351 325,8 289,3 30,5 | 74,3 | 15,0 | 2,2
RZ-063E-20I 10 31,4 0,111 1.4310 11,53 129,2 97,8 46,4 | 79,4 | 42,6 | 17,2
RZ-068I 10,8 35,5 0,146 1.4310 15,67 135,97 100,47 52,4 | 86,5 | 47,8 | 22,8
RZ-081E-03I 12,5 41,5 0,15 1.4310 19,8 167,4 125,9 52,8 | 86,9 | 48,6 | 22,9
RZ-081E-02I 12,5 33,5 0,237 1.4310 19,8 113,2 79,7 62,8 | 91,7 | 60,3 | 36,2
RZ-081HI 10 36,5 0,311 1.4310 23,6 107,21 70,71 68,3 | 86,5 | 69,8 | 48,7
RZ-086I 11 40,4 0,357 1.4310 28,97 114,75 74,35 73,9 | 89,2 | 75,7 | 56,8
RZ-100E-11I 14 38 0,385 1.4310 29,34 109,79 71,79 76,4 | 92,1 | 77,5 | 59,6
RZ-081E-01I 12,5 28 0,387 1.4310 19,8 76,8 48,8 73,9 | 86,4 | 76,2 | 59,2
RZ-082I 13,5 31,4 0,39 1.4310 23,77 88,8 57,4 76,4 | 90,4 | 78,4 | 60,4
RZ-100HI 12 44,3 0,404 1.4310 34,95 124,89 80,59 79,1 | 92,6 | 81,6 | 63,3
RZ-100E-10I 14 31,2 0,628 1.4310 29,34 75 43,8 91,6 | 92,1 | 84,9 | 97,7
RZ-100GI 12 34,4 0,638 1.4310 34,95 85,38 50,98 100,0 | 100,0 | 100,0 | 100,0
RZ-085I 11 27,4 0,761 1.4310 28,97 62,3 34,9 81,9 | 87,4 | 75,7 | 82,6
RZ-104I 13,7 34,2 0,962 1.4310 44,22 76,92 42,72 79,8 | 91,7 | 81,4 | 66,2
RZ-100FI 12 27,8 1,041 1.4310 34,95 59,05 31,25 78,5 | 93,6 | 80,6 | 61,3
RZ-106E-10I 12,7 32,7 1,237 1.4310 47,55 68,14 35,44 71,7 | 92,5 | 71,5 | 51,1
RZ-115E-10I 11,3 42,1 1,282 1.4310 59,25 84,7 42,6 69,1 | 86,8 | 71,3 | 49,3
RZ-115GI 15 34,9 1,407 1.4310 55,72 71,42 36,52 65,9 | 85,7 | 67,2 | 44,9
RZ-107I 11,2 30,2 1,885 1.4310 53,56 56,49 26,29 60,6 | 89,7 | 58,4 | 33,7
RZ-109E-10I 10 32 2,199 1.4310 59,56 57 25 56,9 | 88,1 | 53,9 | 28,8
RZ-122I 14,1 38,2 2,553 1.4310 85,63 69,27 31,07 52,4 | 81,3 | 50,9 | 24,9
RZ-115V-30I 12 36,5 2,834 1.4310 83,35 63,87 27,37 53,2 | 89,2 | 47,8 | 22,5
RZ-115NI 10 35,3 3,41 1.4310 81,51 56,89 21,59 49,1 | 86,5 | 42,6 | 18,2
RZ-124F-01I 12,7 36 3,646 1.4310 94,45 60,1 24,1 48,6 | 86,3 | 42,1 | 17,5
RZ-115V-29I 12 29 4,502 1.4310 83,35 46,23 17,23 46,0 | 85,9 | 37,9 | 14,2
RZ-125I 11,6 34,2 4,986 1.4310 102,6 53,21 19,01 45,6 | 88,3 | 35,7 | 12,7
RZ-130MI 12 44 5,584 1.4310 137 66,57 22,57 42,0 | 79,8 | 34,9 | 11,3
Liczba podobnych metalowych sprężyn: 27

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-100GI

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-100GI
