Sprężyna przedłużająca RZ-085I Stal nierdzewna Ø 1 x 11 x 27,4 mm / 180°

Ceny progresywne - Sprężyna przedłużająca RZ-085I

Ilość Cena jednostkowa [EUR]
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,4970 EUR
175 0,4834 EUR
250 0,4713 EUR
350 0,4452 EUR
450 0,4355 EUR

Sprężyna przedłużająca Kupić

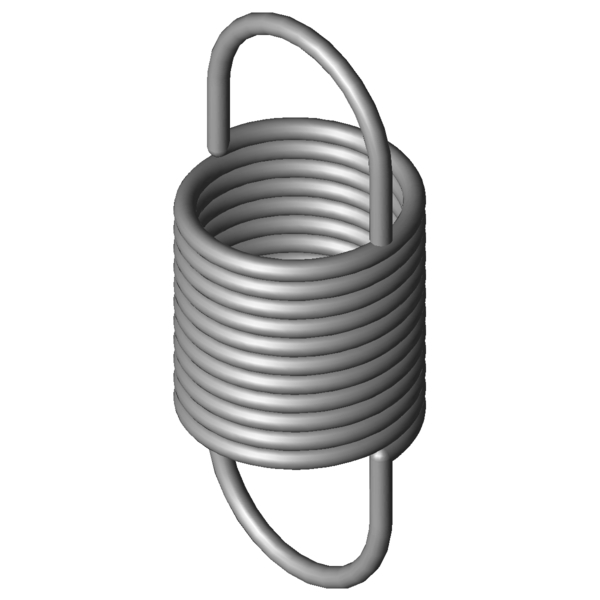

Obraz produktu Sprężyna przedłużająca RZ-085I
Obraz produktu Sprężyna przedłużająca RZ-085I
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-085I

Symbole Wartość Jednostka Opis
Materialu 1.4310 - Rodzaj materialu
Oefo 1/1 deutsche - Kształt oczek
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1 mm Rozciągnięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2 mm Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek 180 ° Pozycja oczek (kąt przekręcenia oczek względem siebie)
d 1 mm Srednica drutu
D mm Średnia średnica zwoju
De 11 mm Zewnętrzna średnica zwoju
Dh 12,8 mm Minimalna średnica tulei
L0 27,4 mm Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk 12,5 mm Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln 62,3 mm Maksymalna długość przy obciążeniu statycznym
sn 34,9 mm Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn 28,97 N Maksymalna siła przy obciążeniu statycznym
n Stück Anzahl der federnden Windungen
nt szt. Ilość zwojów
Lh 7,45 mm Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R 0,761 N/mm Sztywnosc sprezyny
F0 2,411 N Wewnętrzna siła napięcia wstępnego
Fntol 2,37 N (+/-) Tolerancja przy maksymalnej sile statycznej
L0tol 0,9 mm (+/-) Tolerancja długości swobodnej
Detol 0,3 mm (+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol 22 stopień Tolerancja pozycji oczek
Gew 2,5851 g Waga artykułu
PG ZG - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna przedłużająca
Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-085I Stal nierdzewna Ø 1 x 11 x 27,4 mm / 180°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-085I Stal nierdzewna Ø 1 x 11 x 27,4 mm / 180°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-085I Stal nierdzewna Ø 1 x 11 x 27,4 mm / 180°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-085I Stal nierdzewna Ø 1 x 11 x 27,4 mm / 180°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-085I

Formularz zapytania Sprężyna przedłużająca RZ-085I Stal nierdzewna Ø 1 x 11 x 27,4 mm / 180°

Formularz zapytania Sprężyna przedłużająca RZ-085I

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-085I Stal nierdzewna Ø 1 x 11 x 27,4 mm / 180°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
RZ-085I 1.4310 1 11 27,4 28,97 62,3 34,9 0,761 100,0 | 100,0 | 100,0 | 100,0
Z-085I EN 10270-1 1 11 27,4 34,88 63,4 36 0,886 91,9 | 100,0 | 90,0 | 85,7
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
RZ-036ABI 10 25,5 0,031 1.4310 4,351 165,04 139,54 33,9 | 78,0 | 20,0 | 3,8
RZ-063E-20I 10 31,4 0,111 1.4310 11,53 129,2 97,8 44,9 | 82,7 | 37,7 | 14,2
RZ-053I 8,6 28,1 0,111 1.4310 9,861 111,13 83,03 44,0 | 79,6 | 38,0 | 14,3
RZ-068I 10,8 35,5 0,146 1.4310 15,67 135,97 100,47 49,4 | 85,1 | 44,4 | 18,8
RZ-063E-10I 10 23,6 0,209 1.4310 11,53 75,6 52 54,2 | 82,3 | 53,5 | 26,7
RZ-066HI 8 28,8 0,22 1.4310 14,3 89,37 60,57 53,7 | 79,3 | 53,5 | 28,4
RZ-081E-02I 12,5 33,5 0,237 1.4310 19,8 113,2 79,7 57,5 | 86,6 | 56,1 | 29,9
RZ-066NI 7,5 28 0,273 1.4310 15,22 79,58 51,58 58,1 | 78,7 | 60,1 | 35,5
RZ-067I 10,8 25,1 0,312 1.4310 15,67 72,26 47,16 64,7 | 89,9 | 64,0 | 40,0
RZ-081E-01I 12,5 28 0,387 1.4310 19,8 76,8 48,8 70,3 | 92,0 | 69,9 | 48,9
RZ-081GI 10 28,4 0,491 1.4310 23,6 73,13 44,73 78,6 | 92,5 | 79,7 | 63,6
RZ-072FI 8 26,5 0,519 1.4310 20,91 64,07 37,57 77,6 | 83,1 | 82,5 | 67,0
RZ-100GI 12 34,4 0,638 1.4310 34,95 85,38 50,98 81,9 | 87,4 | 75,7 | 82,6
RZ-085I 11 27,4 0,761 1.4310 28,97 62,3 34,9 100,0 | 100,0 | 100,0 | 100,0
RZ-081FI 10 23 0,802 1.4310 23,6 50,42 27,42 88,2 | 88,3 | 80,0 | 96,4
RZ-100FI 12 27,8 1,041 1.4310 34,95 59,05 31,25 84,7 | 93,7 | 86,2 | 74,2
RZ-087KI 9,4 26 1,181 1.4310 33,65 52,2 26,2 79,6 | 93,4 | 80,6 | 64,6
RZ-106E-10I 12,7 32,7 1,237 1.4310 47,55 68,14 35,44 75,0 | 83,5 | 79,7 | 61,9
RZ-091I 9 24 1,486 1.4310 35,06 45,51 21,51 71,0 | 89,8 | 72,1 | 50,9
RZ-107I 11,2 30,2 1,885 1.4310 53,56 56,49 26,29 65,0 | 89,6 | 64,7 | 40,7
RZ-109E-10I 10 32 2,199 1.4310 59,56 57 25 60,2 | 85,5 | 60,1 | 34,8
RZ-100MI 7,5 27,2 3,153 1.4310 54,28 43,01 15,81 53,2 | 86,1 | 49,3 | 24,2
RZ-110I 9,2 27 3,696 1.4310 64,34 42,94 15,94 51,1 | 87,4 | 45,3 | 20,6
RZ-115V-29I 12 29 4,502 1.4310 83,35 46,23 17,23 47,8 | 84,3 | 42,1 | 17,2
RZ-125I 11,6 34,2 4,986 1.4310 102,6 53,21 19,01 45,3 | 79,1 | 41,4 | 15,4
RZ-115MI 10 26,9 5,563 1.4310 81,51 40,13 13,23 45,7 | 86,8 | 36,7 | 13,5
RZ-130LI 12 33,2 9,111 1.4310 137 47,03 13,83 38,5 | 76,6 | 30,4 | 8,4
RZ-128I 9,6 31 9,739 1.4310 121,7 42,53 11,53 38,6 | 79,4 | 28,4 | 7,9
RZ-130QI 9 28,4 25,905 1.4310 175,9 34,32 5,92 32,5 | 78,0 | 16,7 | 2,8
Liczba podobnych metalowych sprężyn: 28

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-085I

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-085I
