Sprężyna przedłużająca RZ-081FI Stal nierdzewna Ø 0,9 x 10 x 23 mm / 180°

Ceny progresywne - Sprężyna przedłużająca RZ-081FI

Ilość	Cena jednostkowa [EUR]
1	6,2300 EUR
2	3,9200 EUR
3	2,5300 EUR
7	2,1100 EUR
17	1,0500 EUR
37	0,6800 EUR
75	0,5300 EUR
125	0,4970 EUR
175	0,4834 EUR
250	0,4713 EUR
350	0,4452 EUR
450	0,4355 EUR

Sprężyna przedłużająca Kupić

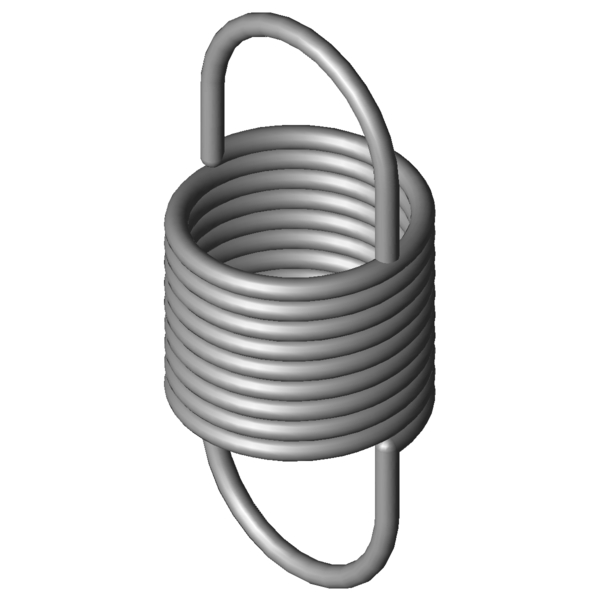

Obraz produktu Sprężyna przedłużająca RZ-081FI

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-081FI

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	180	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	0,9	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	10	mm	Zewnętrzna średnica zwoju
Dh	11,7	mm	Minimalna średnica tulei
L0	23	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	9,45	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	50,42	mm	Maksymalna długość przy obciążeniu statycznym
sn	27,42	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	23,6	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	6,77	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	0,802	N/mm	Sztywnosc sprezyny
F0	1,611	N	Wewnętrzna siła napięcia wstępnego
Fntol	2,09	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	0,7	mm	(+/-) Tolerancja długości swobodnej
Detol	0,3	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	20	stopień	Tolerancja pozycji oczek
Gew	1,6178	g	Waga artykułu
PG	ZG	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-081FI Stal nierdzewna Ø 0,9 x 10 x 23 mm / 180°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-081FI Stal nierdzewna Ø 0,9 x 10 x 23 mm / 180°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-081FI Stal nierdzewna Ø 0,9 x 10 x 23 mm / 180°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-081FI Stal nierdzewna Ø 0,9 x 10 x 23 mm / 180°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-081FI

Formularz zapytania Sprężyna przedłużająca RZ-081FI Stal nierdzewna Ø 0,9 x 10 x 23 mm / 180°

Formularz zapytania Sprężyna przedłużająca RZ-081FI

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-081FI Stal nierdzewna Ø 0,9 x 10 x 23 mm / 180°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-081FI	1.4310	0,9	10	23	23,6	50,42	27,42	0,802	100,0 \| 100,0 \| 100,0 \| 100,0
Z-081FI	EN 10270-1	0,9	10	23	28,59	51,49	28,49	0,934	91,7 \| 100,0 \| 89,4 \| 85,8

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-036JI	7,5	22,3	0,04	1.4310	4,271	123,31	101,01	33,8 \| 74,0 \| 22,6 \| 4,9
RZ-036BBI	8	22,2	0,063	1.4310	5,421	104,36	82,16	37,7 \| 77,4 \| 28,2 \| 7,7
RZ-036AAI	10	20	0,067	1.4310	4,351	84,67	64,67	39,7 \| 80,8 \| 30,4 \| 7,8
RZ-036X-01I	10	18,5	0,098	1.4310	4,351	62,73	44,23	43,4 \| 78,7 \| 40,2 \| 11,4
RZ-063E-10I	10	23,6	0,209	1.4310	11,53	75,6	52	56,1 \| 91,7 \| 50,8 \| 25,8
RZ-052I	8,6	19,9	0,237	1.4310	9,861	58,87	38,97	55,4 \| 80,8 \| 56,1 \| 29,4
RZ-067I	10,8	25,1	0,312	1.4310	15,67	72,26	47,16	64,0 \| 91,0 \| 62,3 \| 38,6
RZ-066GI	8	22,5	0,348	1.4310	14,3	60,82	38,32	64,9 \| 85,2 \| 66,1 \| 43,4
RZ-066MI	7,5	21,7	0,431	1.4310	15,22	54,33	32,63	70,3 \| 82,4 \| 74,3 \| 54,2
RZ-081GI	10	28,4	0,491	1.4310	23,6	73,13	44,73	78,5 \| 93,7 \| 80,7 \| 61,3
RZ-072FI	8	26,5	0,519	1.4310	20,91	64,07	37,57	76,9 \| 85,2 \| 80,8 \| 64,7
RZ-070I	8,8	21,9	0,609	1.4310	19,09	51,28	29,38	84,4 \| 90,7 \| 87,1 \| 75,5
RZ-072GI	7,8	22,5	0,721	1.4310	21,42	50,13	27,63	91,1 \| 88,2 \| 95,0 \| 90,1
RZ-085I	11	27,4	0,761	1.4310	28,97	62,3	34,9	88,2 \| 88,3 \| 80,0 \| 96,4
RZ-081FI	10	23	0,802	1.4310	23,6	50,42	27,42	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-072EAI	8	20	0,914	1.4310	20,91	41,3	21,3	85,4 \| 85,3 \| 83,1 \| 87,7
RZ-081KAI	8,5	23,5	1,046	1.4310	27,55	47,7	24,2	85,6 \| 94,3 \| 87,0 \| 75,6
RZ-069CI	8,8	18	1,077	1.4310	19,09	34,6	16,6	76,9 \| 85,0 \| 70,7 \| 74,8
RZ-087KI	9,4	26	1,181	1.4310	33,65	52,2	26,2	80,2 \| 90,8 \| 82,8 \| 67,0
RZ-091I	9	24	1,486	1.4310	35,06	45,51	21,51	72,5 \| 91,9 \| 72,9 \| 52,8
RZ-093GI	8	21	2,685	1.4310	39,1	34,73	13,73	57,5 \| 87,1 \| 55,2 \| 30,2
RZ-095I	7,3	21,4	3,043	1.4310	42,6	34,18	12,78	54,1 \| 85,3 \| 51,0 \| 25,8
RZ-110I	9,2	27	3,696	1.4310	64,34	42,94	15,94	50,6 \| 83,1 \| 47,4 \| 21,3
RZ-115MI	10	26,9	5,563	1.4310	81,51	40,13	13,23	45,3 \| 83,3 \| 38,6 \| 14,0
RZ-113I	7,5	24,3	7,606	1.4310	77,33	33,59	9,29	41,0 \| 80,6 \| 32,2 \| 10,3
RZ-115W-19I	8	23	18,976	1.4310	119,8	28,75	5,75	34,8 \| 80,0 \| 20,3 \| 4,1
RZ-115RI	7	22,1	20,148	1.4310	111,3	26,93	4,83	33,3 \| 76,8 \| 19,4 \| 3,7
RZ-130E-01I	8	23,6	25,735	1.4310	142,2	28,58	4,98	32,8 \| 77,9 \| 17,4 \| 3,0
RZ-130QI	9	28,4	25,905	1.4310	175,9	34,32	5,92	31,4 \| 73,7 \| 17,5 \| 2,9
RZ-147E-01I	10	29,6	32,169	1.4310	212	35,46	5,86	31,0 \| 74,2 \| 16,3 \| 2,4

Liczba podobnych metalowych sprężyn: 29

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-081FI

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-081FI
