Sprężyna przedłużająca RZ-100E-14X Stal nierdzewna Ø 1,1 x 14 x 86,4 mm / 270°

Name: RZ-100E-14X - Sprezyny rozciagane
SKU: RZ-100E-14X
Availability: InStock

Ceny progresywne - Sprężyna przedłużająca RZ-100E-14X

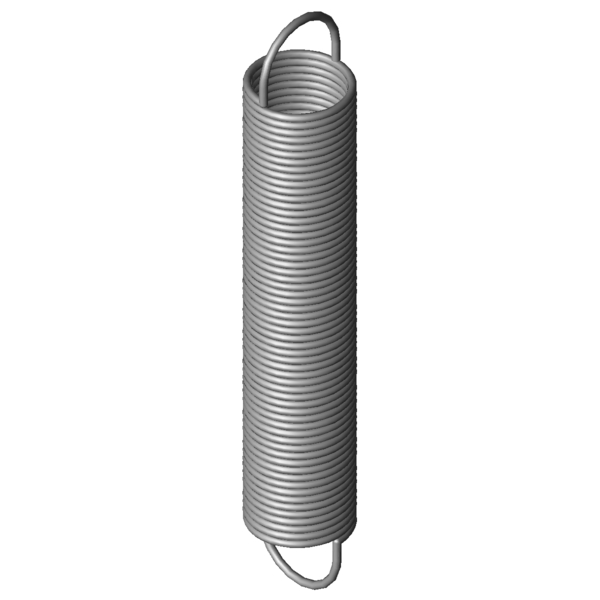

Obraz produktu Sprężyna przedłużająca RZ-100E-14X

Ilość:Ilość: Dodaj do koszyka

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	270	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	1,1	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	14	mm	Zewnętrzna średnica zwoju
Dh	16,2	mm	Minimalna średnica tulei
L0	86,4	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	66,83	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	362,95	mm	Maksymalna długość przy obciążeniu statycznym
sn	276,55	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	29,34	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	9,78	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	0,1	N/mm	Sztywnosc sprezyny
F0	1,7	N	Wewnętrzna siła napięcia wstępnego
Fntol	1,9	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	1,8	mm	(+/-) Tolerancja długości swobodnej
Detol	0,35	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	58	stopień	Tolerancja pozycji oczek
Gew	18,7301	g	Waga artykułu
PG	ZK	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-100E-14X	1.4310	1,1	14	86,4	29,34	362,95	276,55	0,1	100,0 \| 100,0 \| 100,0 \| 100,0
Z-100E-14X	EN 10270-1	1,1	14	86,4	34,48	363,81	277,41	0,116	92,6 \| 100,0 \| 92,4 \| 85,4

Liczba podobnych metalowych sprężyn: 2

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-084AX	13,5	73,4	0,083	1.4310	23,77	341,69	268,29	87,8 \| 90,8 \| 89,0 \| 83,5
RZ-100E-14X	14	86,4	0,1	1.4310	29,34	362,95	276,55	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-087DX	11	85,4	0,125	1.4310	28,97	297,08	211,68	84,9 \| 89,4 \| 87,6 \| 77,5
RZ-100E-13X	14	65,3	0,15	1.4310	29,34	249,57	184,27	80,6 \| 91,9 \| 83,3 \| 66,6
RZ-100KX	12	82,8	0,166	1.4310	34,95	279,33	196,53	77,0 \| 93,8 \| 77,5 \| 59,7
RZ-106CX	13,7	98,7	0,174	1.4310	44,22	335,52	236,82	74,6 \| 91,1 \| 76,0 \| 56,8
RZ-106BX	13,7	88,7	0,199	1.4310	44,22	295,8	207,1	71,6 \| 94,4 \| 70,6 \| 49,7
RZ-106AX	13,7	80	0,227	1.4310	44,22	261,1	181,1	67,4 \| 92,8 \| 65,9 \| 43,4
RZ-106GX	12,7	96,3	0,227	1.4310	47,55	289,59	193,29	66,1 \| 89,5 \| 65,8 \| 43,1
RZ-115V-25X	15	101,5	0,335	1.4310	67,55	287,79	186,29	56,2 \| 83,9 \| 55,4 \| 29,3
RZ-115KX	15	76,9	0,336	1.4310	55,72	229,7	152,8	56,7 \| 87,0 \| 54,0 \| 29,1
RZ-115V-24X	15	91	0,385	1.4310	67,55	253	162	54,6 \| 87,2 \| 51,0 \| 25,4
RZ-109BX	11,2	82,7	0,403	1.4310	53,56	205,7	123	54,0 \| 87,9 \| 49,6 \| 24,4
RZ-115V-23X	15	82	0,442	1.4310	67,55	223,23	141,23	52,2 \| 87,2 \| 47,3 \| 22,2
RZ-121KX	15,5	96	0,457	1.4310	78,31	254,74	158,74	50,7 \| 83,0 \| 47,4 \| 21,5
RZ-121JX	15,5	86,5	0,524	1.4310	78,31	224,87	138,37	49,6 \| 86,3 \| 43,8 \| 18,7
RZ-115V-22X	15	71,5	0,533	1.4310	67,55	188,47	116,97	48,1 \| 83,1 \| 42,9 \| 18,4

Liczba podobnych metalowych sprężyn: 16
