Sprężyna przedłużająca RZ-100FX Stal nierdzewna Ø 1,1 x 12 x 27,8 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-100FX

Ilość Cena jednostkowa [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Sprężyna przedłużająca Kupić

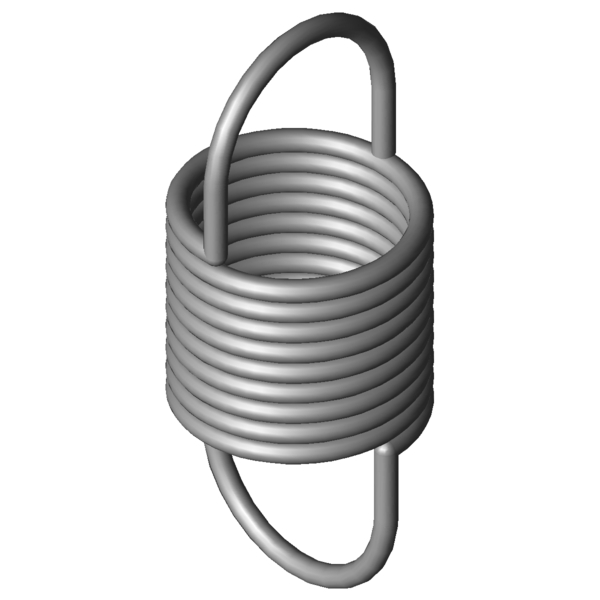

Obraz produktu Sprężyna przedłużająca RZ-100FX
Obraz produktu Sprężyna przedłużająca RZ-100FX
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-100FX

Symbole Wartość Jednostka Opis
Materialu 1.4310 - Rodzaj materialu
Oefo 1/1 deutsche - Kształt oczek
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1 mm Rozciągnięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2 mm Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek 270 ° Pozycja oczek (kąt przekręcenia oczek względem siebie)
d 1,1 mm Srednica drutu
D mm Średnia średnica zwoju
De 12 mm Zewnętrzna średnica zwoju
Dh 14 mm Minimalna średnica tulei
L0 27,8 mm Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk 11,83 mm Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln 59,87 mm Maksymalna długość przy obciążeniu statycznym
sn 32,07 mm Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn 34,95 N Maksymalna siła przy obciążeniu statycznym
n Stück Anzahl der federnden Windungen
nt szt. Ilość zwojów
Lh 7,98 mm Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R 1,014 N/mm Sztywnosc sprezyny
F0 2,411 N Wewnętrzna siła napięcia wstępnego
Fntol 2,97 N (+/-) Tolerancja przy maksymalnej sile statycznej
L0tol 0,9 mm (+/-) Tolerancja długości swobodnej
Detol 0,35 mm (+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol 20 stopień Tolerancja pozycji oczek
Gew 2,9603 g Waga artykułu
PG ZH - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna przedłużająca
Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-100FX Stal nierdzewna Ø 1,1 x 12 x 27,8 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-100FX Stal nierdzewna Ø 1,1 x 12 x 27,8 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-100FX Stal nierdzewna Ø 1,1 x 12 x 27,8 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-100FX Stal nierdzewna Ø 1,1 x 12 x 27,8 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-100FX

Formularz zapytania Sprężyna przedłużająca RZ-100FX Stal nierdzewna Ø 1,1 x 12 x 27,8 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-100FX

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-100FX Stal nierdzewna Ø 1,1 x 12 x 27,8 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
RZ-100FX 1.4310 1,1 12 27,8 34,95 59,87 32,07 1,014 100,0 | 100,0 | 100,0 | 100,0
Z-100FX EN 10270-1 1,1 12 27,8 41,95 60,78 32,98 1,181 92,0 | 100,0 | 90,3 | 85,7
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
RZ-053X 8,6 28,1 0,11 1.4310 9,861 111,98 83,88 40,0 | 76,0 | 33,2 | 10,8
RZ-063E-20X 10 31,4 0,11 1.4310 11,53 130,3 98,9 40,6 | 78,5 | 32,7 | 10,7
RZ-063E-10X 10 23,6 0,205 1.4310 11,53 76,64 53,04 48,0 | 77,3 | 46,7 | 19,9
RZ-066HX 8 28,8 0,218 1.4310 14,3 89,99 61,19 47,9 | 75,6 | 46,7 | 21,4
RZ-081E-02X 12,5 33,5 0,233 1.4310 19,8 114,45 80,95 52,5 | 86,9 | 48,1 | 22,4
RZ-067X 10,8 25,1 0,305 1.4310 15,67 73,29 48,19 56,6 | 84,3 | 55,7 | 29,8
RZ-081E-01X 12,5 28 0,377 1.4310 19,8 78,1 50,1 63,0 | 92,4 | 60,3 | 36,3
RZ-082X 13,5 31,4 0,381 1.4310 23,77 90,05 58,65 62,7 | 89,4 | 61,3 | 37,2
RZ-081GX 10 28,4 0,484 1.4310 23,6 73,86 45,46 68,1 | 87,7 | 69,0 | 47,6
RZ-100E-10X 14 31,2 0,612 1.4310 29,34 76,36 45,16 76,2 | 91,6 | 77,5 | 59,6
RZ-100GX 12 34,4 0,628 1.4310 34,95 86,2 51,8 78,8 | 93,6 | 81,0 | 61,9
RZ-085X 11 27,4 0,745 1.4310 28,97 63,06 35,66 84,9 | 93,7 | 86,4 | 74,5
RZ-081FX 10 23 0,782 1.4310 23,6 51,14 28,14 79,1 | 82,6 | 77,6 | 77,0
RZ-104X 13,7 34,2 0,942 1.4310 44,22 77,85 43,65 84,9 | 85,6 | 76,3 | 93,0
RZ-100FX 12 27,8 1,014 1.4310 34,95 59,87 32,07 100,0 | 100,0 | 100,0 | 100,0
RZ-087KX 9,4 26 1,158 1.4310 33,65 52,7 26,7 87,9 | 87,6 | 89,8 | 86,5
RZ-106E-10X 12,7 32,7 1,211 1.4310 47,55 68,9 36,2 84,4 | 89,2 | 81,0 | 83,0
RZ-107X 11,2 30,2 1,845 1.4310 53,56 57,06 26,86 73,4 | 91,1 | 74,5 | 54,7
RZ-109E-10X 10 32 2,162 1.4310 59,56 57,5 25,5 67,3 | 86,1 | 69,1 | 46,7
RZ-115V-30X 12 36,5 2,782 1.4310 83,35 64,38 27,88 61,4 | 83,2 | 64,4 | 36,5
RZ-124F-01X 12,7 36 3,568 1.4310 94,45 60,6 24,6 55,1 | 80,2 | 56,9 | 28,4
RZ-110X 9,2 27 3,618 1.4310 64,34 43,29 16,29 55,8 | 87,3 | 52,6 | 27,6
RZ-115V-29X 12 29 4,372 1.4310 83,35 46,8 17,8 53,9 | 89,7 | 48,7 | 23,3
RZ-125X 11,6 34,2 4,88 1.4310 102,6 53,62 19,42 50,1 | 82,2 | 47,3 | 20,6
RZ-115MX 10 26,9 5,42 1.4310 81,51 40,48 13,58 49,0 | 86,2 | 42,6 | 18,2
RZ-130LX 12 33,2 8,878 1.4310 137 47,4 14,2 42,6 | 81,6 | 34,9 | 11,3
RZ-128X 9,6 31 9,532 1.4310 121,7 42,78 11,78 40,9 | 79,5 | 32,7 | 10,5
RZ-130QX 9 28,4 25,24 1.4310 175,9 34,47 6,07 33,7 | 78,0 | 19,4 | 3,8
RZ-147QX 11 34,8 30,849 1.4310 251,8 42,15 7,35 31,8 | 73,9 | 18,4 | 3,2
RZ-147E-01X 10 29,6 31,25 1.4310 212 35,63 6,03 32,7 | 77,4 | 17,6 | 3,1
Liczba podobnych metalowych sprężyn: 29

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-100FX

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-100FX
