Sprężyna przedłużająca RZ-123X Stal nierdzewna Ø 1,6 x 14,1 x 59 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-123X

Ilość Cena jednostkowa [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Sprężyna przedłużająca Kupić

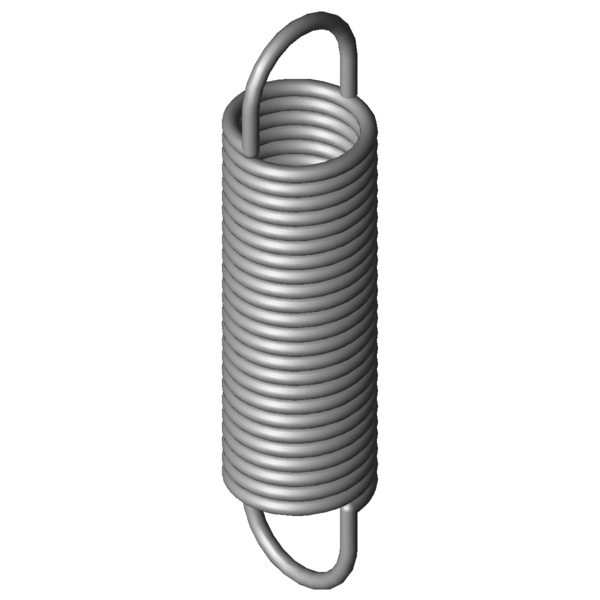

Obraz produktu Sprężyna przedłużająca RZ-123X
Obraz produktu Sprężyna przedłużająca RZ-123X
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-123X

Symbole Wartość Jednostka Opis
Materialu 1.4310 - Rodzaj materialu
Oefo 1/1 deutsche - Kształt oczek
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1 mm Rozciągnięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2 mm Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek 270 ° Pozycja oczek (kąt przekręcenia oczek względem siebie)
d 1,6 mm Srednica drutu
D mm Średnia średnica zwoju
De 14,1 mm Zewnętrzna średnica zwoju
Dh 16,8 mm Minimalna średnica tulei
L0 59 mm Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk 41,2 mm Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln 125,88 mm Maksymalna długość przy obciążeniu statycznym
sn 66,88 mm Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn 85,63 N Maksymalna siła przy obciążeniu statycznym
n Stück Anzahl der federnden Windungen
nt szt. Ilość zwojów
Lh 8,9 mm Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R 1,186 N/mm Sztywnosc sprezyny
F0 6,311 N Wewnętrzna siła napięcia wstępnego
Fntol 5,77 N (+/-) Tolerancja przy maksymalnej sile statycznej
L0tol 1,1 mm (+/-) Tolerancja długości swobodnej
Detol 0,3 mm (+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol 29 stopień Tolerancja pozycji oczek
Gew 16,5445 g Waga artykułu
PG ZJ - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna przedłużająca
Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-123X Stal nierdzewna Ø 1,6 x 14,1 x 59 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-123X Stal nierdzewna Ø 1,6 x 14,1 x 59 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-123X Stal nierdzewna Ø 1,6 x 14,1 x 59 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-123X Stal nierdzewna Ø 1,6 x 14,1 x 59 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-123X

Formularz zapytania Sprężyna przedłużająca RZ-123X Stal nierdzewna Ø 1,6 x 14,1 x 59 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-123X

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-123X Stal nierdzewna Ø 1,6 x 14,1 x 59 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
RZ-123X 1.4310 1,6 14,1 59 85,63 125,88 66,88 1,186 100,0 | 100,0 | 100,0 | 100,0
Z-123X EN 10270-1 1,6 14,1 59 101,3 126,71 67,71 1,381 92,4 | 100,0 | 91,7 | 85,6
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
RZ-100E-13X 14 65,3 0,15 1.4310 29,34 249,57 184,27 44,6 | 86,1 | 35,3 | 12,4
RZ-102X 17,2 56,1 0,213 1.4310 35,5 212,32 156,22 48,3 | 85,1 | 42,1 | 17,7
RZ-100E-12X 14 49 0,241 1.4310 29,34 163,69 114,69 50,0 | 83,7 | 46,3 | 20,0
RZ-100JX 12 60,8 0,249 1.4310 34,95 191,6 130,8 50,2 | 83,6 | 46,0 | 20,9
RZ-106X 13,7 65,2 0,301 1.4310 44,22 201,72 136,52 54,7 | 88,6 | 50,3 | 25,3
RZ-105X 13,7 50,5 0,447 1.4310 44,22 142,44 91,94 62,2 | 87,0 | 62,2 | 37,6
RZ-115V-22X 15 71,5 0,533 1.4310 67,55 188,47 116,97 67,7 | 90,1 | 68,0 | 45,1
RZ-115JX 15 55,9 0,54 1.4310 55,72 151,04 95,14 68,5 | 92,1 | 67,7 | 45,7
RZ-106E-11X 12,7 50,2 0,553 1.4310 47,55 129,5 79,3 67,1 | 84,4 | 69,9 | 46,8
RZ-109X 11,2 61,2 0,59 1.4310 53,56 145,21 84,01 68,5 | 84,7 | 71,1 | 49,8
RZ-115V-21X 15 62,5 0,649 1.4310 67,55 158,68 96,18 74,4 | 94,1 | 74,2 | 54,9
RZ-115E-11X 11,3 59 0,763 1.4310 59,25 130,6 71,6 77,7 | 87,1 | 81,3 | 64,6
RZ-121GX 15,5 66 0,769 1.4310 78,31 160,23 94,23 79,9 | 93,5 | 81,2 | 64,9
RZ-115V-32X 12 66,5 1,134 1.4310 83,35 134,93 68,43 94,0 | 89,2 | 97,5 | 95,1
RZ-123X 14,1 59 1,186 1.4310 85,63 125,88 66,88 100,0 | 100,0 | 100,0 | 100,0
RZ-124FX 12,7 68 1,321 1.4310 94,45 134,47 66,47 92,5 | 92,3 | 95,0 | 90,1
RZ-115V-31X 12 57,5 1,379 1.4310 83,35 113,76 56,26 89,8 | 92,1 | 90,7 | 86,4
RZ-130K-21X 16 63 1,41 1.4310 105 131,9 68,9 87,8 | 90,2 | 89,3 | 84,0
RZ-124F-02X 12,7 52 1,928 1.4310 94,45 97,5 45,5 77,9 | 92,7 | 79,3 | 61,7
RZ-126X 11,6 55 2,317 1.4310 102,6 95,91 40,91 71,7 | 91,8 | 72,3 | 51,1
RZ-141FX 16 53 3,239 1.4310 139,7 92,56 39,56 60,8 | 86,0 | 60,2 | 36,3
RZ-130NX 12 60,2 3,497 1.4310 137 96,24 36,04 60,8 | 90,7 | 58,2 | 33,7
RZ-143X 14,5 58,8 3,629 1.4310 153 97,31 38,51 60,4 | 92,3 | 56,8 | 32,2
RZ-147MX 15 54,4 6,206 1.4310 192,2 82,7 28,3 49,5 | 86,3 | 43,4 | 18,9
RZ-146X 12 54,8 7,089 1.4310 181,5 78,19 23,39 47,9 | 86,0 | 41,1 | 16,5
RZ-160X 15 48,5 14,891 1.4310 269,8 65,05 16,55 38,7 | 80,1 | 28,2 | 7,9
RZ-162RX 14 61 24,306 1.4310 386,7 75,4 14,4 37,0 | 84,4 | 21,8 | 4,8
RZ-162QX 14 44,2 39,263 1.4310 386,7 53,12 8,92 32,6 | 77,1 | 17,7 | 3,0
Liczba podobnych metalowych sprężyn: 27

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-123X

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-123X
