Sprężyna przedłużająca RZ-124BI Stal nierdzewna Ø 1,6 x 14,1 x 105 mm / 180°

Ceny progresywne - Sprężyna przedłużająca RZ-124BI

Ilość	Cena jednostkowa [EUR]
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	1,3800 EUR
37	1,0500 EUR
75	0,8600 EUR
125	0,7979 EUR
175	0,7848 EUR
250	0,7607 EUR
350	0,7408 EUR
450	0,6532 EUR

Sprężyna przedłużająca Kupić

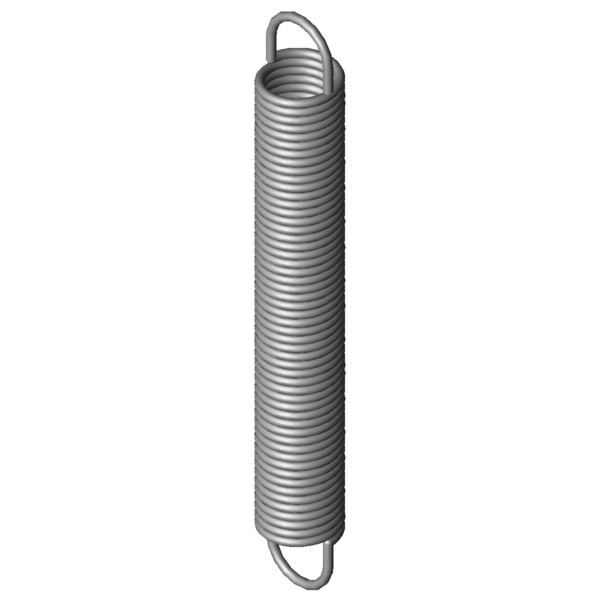

Obraz produktu Sprężyna przedłużająca RZ-124BI

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-124BI

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	180	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	1,6	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	14,1	mm	Zewnętrzna średnica zwoju
Dh	16,8	mm	Minimalna średnica tulei
L0	105	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	87,2	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	249,56	mm	Maksymalna długość przy obciążeniu statycznym
sn	144,56	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	85,63	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	8,9	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	0,549	N/mm	Sztywnosc sprezyny
F0	6,311	N	Wewnętrzna siła napięcia wstępnego
Fntol	5,09	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	2	mm	(+/-) Tolerancja długości swobodnej
Detol	0,3	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	42	stopień	Tolerancja pozycji oczek
Gew	34,4938	g	Waga artykułu
PG	ZL	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-124BI Stal nierdzewna Ø 1,6 x 14,1 x 105 mm / 180°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-124BI Stal nierdzewna Ø 1,6 x 14,1 x 105 mm / 180°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-124BI Stal nierdzewna Ø 1,6 x 14,1 x 105 mm / 180°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-124BI Stal nierdzewna Ø 1,6 x 14,1 x 105 mm / 180°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-124BI

Formularz zapytania Sprężyna przedłużająca RZ-124BI Stal nierdzewna Ø 1,6 x 14,1 x 105 mm / 180°

Formularz zapytania Sprężyna przedłużająca RZ-124BI

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-124BI Stal nierdzewna Ø 1,6 x 14,1 x 105 mm / 180°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-124BI	1.4310	1,6	14,1	105	85,63	249,56	144,56	0,549	87,5 \| 93,8 \| 89,1 \| 79,4
Z-124BI	EN 10270-1	1,6	14,1	105	101,3	251,19	146,19	0,639	92,4 \| 100,0 \| 91,7 \| 85,5

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-100E-14I	14	86,4	0,1	1.4310	29,34	362,8	276,4	48,2 \| 83,4 \| 43,3 \| 17,9
RZ-106EI	13,7	118,7	0,139	1.4310	44,22	414,03	295,33	51,4 \| 89,2 \| 44,9 \| 20,1
RZ-106DI	13,7	108,7	0,155	1.4310	44,22	374,31	265,61	52,7 \| 88,4 \| 47,3 \| 22,3
RZ-106CI	13,7	98,7	0,174	1.4310	44,22	334,59	235,89	53,7 \| 85,6 \| 50,3 \| 25,1
RZ-106BI	13,7	88,7	0,199	1.4310	44,22	294,87	206,17	61,2 \| 86,6 \| 60,9 \| 36,2
RZ-115LI	15	105	0,225	1.4310	55,72	333,72	228,72	83,8 \| 89,3 \| 86,9 \| 75,1
RZ-106GI	12,7	96,3	0,228	1.4310	47,55	288,82	192,52	59,5 \| 87,3 \| 58,1 \| 33,1
RZ-115V-26I	15	113,5	0,293	1.4310	67,55	326,65	213,15	66,8 \| 92,4 \| 65,5 \| 42,5
RZ-115V-25I	15	101,5	0,337	1.4310	67,55	286,92	185,42	91,2 \| 92,4 \| 92,0 \| 89,1
RZ-115V-24I	15	91	0,387	1.4310	67,55	252,16	161,16	84,6 \| 90,1 \| 86,4 \| 77,4
RZ-121LI	15,5	107,5	0,399	1.4310	78,31	289,16	181,66	85,2 \| 93,6 \| 86,8 \| 75,3
RZ-121KI	15,5	96	0,459	1.4310	78,31	253,89	157,89	80,5 \| 94,8 \| 81,2 \| 65,4
RZ-124CI	14,1	118	0,477	1.4310	85,63	284,18	166,18	82,8 \| 95,8 \| 83,4 \| 69,1
RZ-124BI	14,1	105	0,549	1.4310	85,63	249,56	144,56	87,5 \| 93,8 \| 89,1 \| 79,4
RZ-115V-36I	12	108,5	0,622	1.4310	83,35	233,19	124,69	92,4 \| 94,2 \| 93,3 \| 89,6
RZ-124AI	14,1	94,2	0,631	1.4310	85,63	219,85	125,65	92,3 \| 96,6 \| 93,5 \| 86,9
RZ-130K-04I	16	109	0,661	1.4310	105	255,85	146,85	67,7 \| 90,5 \| 67,4 \| 45,4
RZ-124HI	12,7	115	0,693	1.4310	94,45	241,67	126,67	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115V-35I	12	96,5	0,715	1.4310	83,35	204,97	108,47	91,6 \| 90,7 \| 86,9 \| 97,0
RZ-124I	14,1	83	0,743	1.4310	85,63	189,73	106,73	84,6 \| 93,0 \| 86,9 \| 73,8
RZ-124GI	12,7	92	0,902	1.4310	94,45	189,36	97,36	86,2 \| 93,3 \| 88,4 \| 76,9
RZ-127BI	11,6	104	1,033	1.4310	102,6	195,73	91,73	80,9 \| 93,9 \| 82,2 \| 66,7
RZ-144BI	14,5	126	1,34	1.4310	153	230,32	104,32	69,7 \| 86,3 \| 72,0 \| 50,8
RZ-144AI	14,5	112	1,542	1.4310	153	202,67	90,67	66,4 \| 88,3 \| 66,7 \| 44,2
RZ-144I	14,5	98,8	1,815	1.4310	153	175,82	77,02	48,0 \| 87,1 \| 40,7 \| 16,3
RZ-147OI	15	107	2,474	1.4310	192,2	177,97	70,97	54,5 \| 83,5 \| 52,6 \| 27,5
RZ-147AI	12	108	3,011	1.4310	181,5	163,07	55,07	53,3 \| 89,5 \| 47,8 \| 22,6
RZ-147AAI	12	96,8	3,457	1.4310	181,5	144,76	47,96	50,3 \| 86,2 \| 45,0 \| 19,7
RZ-162I	15	118	4,43	1.4310	269,8	173,62	55,62	45,6 \| 82,0 \| 39,5 \| 15,4

Liczba podobnych metalowych sprężyn: 28

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-124BI

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-124BI
