Sprężyna przedłużająca RZ-124CI Stal nierdzewna Ø 1,6 x 14,1 x 118 mm / 180°

Ceny progresywne - Sprężyna przedłużająca RZ-124CI

Ilość	Cena jednostkowa [EUR]
1	6,8600 EUR
2	4,3200 EUR
3	3,3700 EUR
7	2,8700 EUR
17	1,4400 EUR
37	1,1200 EUR
75	0,9700 EUR
125	0,8996 EUR
175	0,8860 EUR
250	0,8679 EUR
350	0,8284 EUR
450	0,7603 EUR

Sprężyna przedłużająca Kupić

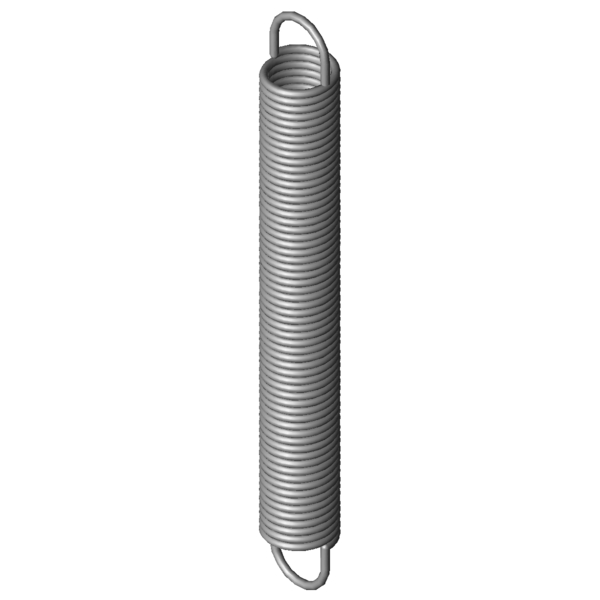

Obraz produktu Sprężyna przedłużająca RZ-124CI

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-124CI

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	180	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	1,6	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	14,1	mm	Zewnętrzna średnica zwoju
Dh	16,8	mm	Minimalna średnica tulei
L0	118	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	100	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	284,18	mm	Maksymalna długość przy obciążeniu statycznym
sn	166,18	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	85,63	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	9	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	0,477	N/mm	Sztywnosc sprezyny
F0	6,311	N	Wewnętrzna siła napięcia wstępnego
Fntol	5,03	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	2	mm	(+/-) Tolerancja długości swobodnej
Detol	0,3	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	45	stopień	Tolerancja pozycji oczek
Gew	39,4883	g	Waga artykułu
PG	ZM	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-124CI Stal nierdzewna Ø 1,6 x 14,1 x 118 mm / 180°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-124CI Stal nierdzewna Ø 1,6 x 14,1 x 118 mm / 180°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-124CI Stal nierdzewna Ø 1,6 x 14,1 x 118 mm / 180°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-124CI Stal nierdzewna Ø 1,6 x 14,1 x 118 mm / 180°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-124CI

Formularz zapytania Sprężyna przedłużająca RZ-124CI Stal nierdzewna Ø 1,6 x 14,1 x 118 mm / 180°

Formularz zapytania Sprężyna przedłużająca RZ-124CI

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-124CI Stal nierdzewna Ø 1,6 x 14,1 x 118 mm / 180°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-124CI	1.4310	1,6	14,1	118	85,63	284,18	166,18	0,477	43,2 \| 81,6 \| 35,6 \| 12,5
Z-124CI	EN 10270-1	1,6	14,1	118	101,3	286,02	168,02	0,556	92,4 \| 100,0 \| 91,7 \| 85,5

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-106EI	13,7	118,7	0,139	1.4310	44,22	414,03	295,33	53,5 \| 85,4 \| 50,2 \| 25,1
RZ-106DI	13,7	108,7	0,155	1.4310	44,22	374,31	265,61	59,5 \| 89,1 \| 57,1 \| 32,3
RZ-106HI	12,7	121	0,172	1.4310	47,55	375,13	254,13	58,7 \| 88,4 \| 56,3 \| 31,3
RZ-106CI	13,7	98,7	0,174	1.4310	44,22	334,59	235,89	61,2 \| 86,3 \| 61,0 \| 36,4
RZ-115LI	15	105	0,225	1.4310	55,72	333,72	228,72	68,8 \| 90,2 \| 68,9 \| 47,3
RZ-115V-27I	15	125,5	0,259	1.4310	67,55	366,38	240,88	68,4 \| 89,6 \| 68,6 \| 46,9
RZ-115V-26I	15	113,5	0,293	1.4310	67,55	326,65	213,15	78,2 \| 94,6 \| 78,4 \| 61,5
RZ-121NI	15,5	133	0,307	1.4310	78,31	368,99	235,99	74,3 \| 92,5 \| 74,9 \| 55,5
RZ-115V-25I	15	101,5	0,337	1.4310	67,55	286,92	185,42	82,1 \| 91,3 \| 84,3 \| 70,7
RZ-121MI	15,5	120	0,347	1.4310	78,31	328,82	208,82	84,9 \| 96,4 \| 85,5 \| 72,8
RZ-124EI	14,1	143	0,384	1.4310	85,63	349,71	206,71	82,9 \| 95,8 \| 83,6 \| 69,3
RZ-121LI	15,5	107,5	0,399	1.4310	78,31	289,16	181,66	89,7 \| 94,0 \| 91,5 \| 83,7
RZ-124DI	14,1	131	0,422	1.4310	85,63	318,8	187,8	86,2 \| 94,8 \| 87,4 \| 76,3
RZ-124CI	14,1	118	0,477	1.4310	85,63	284,18	166,18	43,2 \| 81,6 \| 35,6 \| 12,5
RZ-124BI	14,1	105	0,549	1.4310	85,63	249,56	144,56	92,3 \| 96,3 \| 93,5 \| 87,0
RZ-115V-37I	12	120,5	0,551	1.4310	83,35	261,41	140,91	93,1 \| 91,6 \| 88,7 \| 99,0
RZ-124AI	14,1	94,2	0,631	1.4310	85,63	219,85	125,65	85,6 \| 93,3 \| 87,8 \| 75,6
RZ-130K-04I	16	109	0,661	1.4310	105	255,85	146,85	82,3 \| 89,8 \| 85,0 \| 72,1
RZ-124HI	12,7	115	0,693	1.4310	94,45	241,67	126,67	88,1 \| 94,2 \| 90,1 \| 80,1
RZ-127CI	11,6	117	0,903	1.4310	102,6	221,95	104,95	77,4 \| 91,8 \| 79,2 \| 61,1
RZ-141HI	16	121	1,031	1.4310	139,7	245,35	124,35	55,7 \| 87,6 \| 52,2 \| 27,3
RZ-144BI	14,5	126	1,34	1.4310	153	230,32	104,32	61,7 \| 89,8 \| 59,7 \| 35,6
RZ-130PI	12	123	1,455	1.4310	137	209,65	86,65	63,4 \| 90,6 \| 61,9 \| 37,8
RZ-144AI	14,5	112	1,542	1.4310	153	202,67	90,67	63,9 \| 86,3 \| 64,5 \| 41,0
RZ-144I	14,5	98,8	1,815	1.4310	153	175,82	77,02	54,7 \| 87,0 \| 51,2 \| 25,9
RZ-147OI	15	107	2,474	1.4310	192,2	177,97	70,97	78,8 \| 88,9 \| 81,8 \| 65,7
RZ-147B-01I	12	126	2,523	1.4310	181,5	191,73	65,73	52,3 \| 88,4 \| 46,8 \| 21,6
RZ-147BI	12	122	2,617	1.4310	181,5	185,36	63,36	49,3 \| 87,3 \| 42,7 \| 18,0
RZ-162AI	15	136	3,763	1.4310	269,8	201,48	65,48	100,0 \| 100,0 \| 100,0 \| 100,0

Liczba podobnych metalowych sprężyn: 28
