Sprężyna przedłużająca RZ-124DI Stal nierdzewna Ø 1,6 x 14,1 x 131 mm / 180°

Ceny progresywne - Sprężyna przedłużająca RZ-124DI

Ilość	Cena jednostkowa [EUR]
1	6,8600 EUR
2	4,3200 EUR
3	3,3700 EUR
7	2,8700 EUR
17	1,4400 EUR
37	1,1200 EUR
75	0,9700 EUR
125	0,8996 EUR
175	0,8860 EUR
250	0,8679 EUR
350	0,8284 EUR
450	0,7603 EUR

Sprężyna przedłużająca Kupić

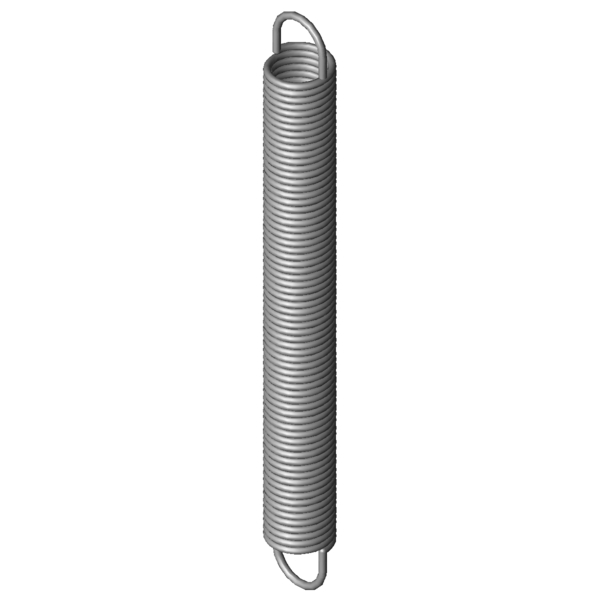

Obraz produktu Sprężyna przedłużająca RZ-124DI

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-124DI

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	180	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	1,6	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	14,1	mm	Zewnętrzna średnica zwoju
Dh	16,8	mm	Minimalna średnica tulei
L0	131	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	112,8	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	318,8	mm	Maksymalna długość przy obciążeniu statycznym
sn	187,8	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	85,63	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	9,1	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	0,422	N/mm	Sztywnosc sprezyny
F0	6,311	N	Wewnętrzna siła napięcia wstępnego
Fntol	4,98	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	2	mm	(+/-) Tolerancja długości swobodnej
Detol	0,3	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	48	stopień	Tolerancja pozycji oczek
Gew	44,4829	g	Waga artykułu
PG	ZM	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-124DI Stal nierdzewna Ø 1,6 x 14,1 x 131 mm / 180°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-124DI Stal nierdzewna Ø 1,6 x 14,1 x 131 mm / 180°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-124DI Stal nierdzewna Ø 1,6 x 14,1 x 131 mm / 180°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-124DI Stal nierdzewna Ø 1,6 x 14,1 x 131 mm / 180°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-124DI

Formularz zapytania Sprężyna przedłużająca RZ-124DI Stal nierdzewna Ø 1,6 x 14,1 x 131 mm / 180°

Formularz zapytania Sprężyna przedłużająca RZ-124DI

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-124DI Stal nierdzewna Ø 1,6 x 14,1 x 131 mm / 180°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-124DI	1.4310	1,6	14,1	131	85,63	318,8	187,8	0,422	100,0 \| 100,0 \| 100,0 \| 100,0
Z-124DI	EN 10270-1	1,6	14,1	131	101,3	320,87	189,87	0,492	92,4 \| 100,0 \| 91,7 \| 85,5

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-106EI	13,7	118,7	0,139	1.4310	44,22	414,03	295,33	59,7 \| 88,6 \| 57,6 \| 32,8
RZ-106JI	12,7	146	0,139	1.4310	47,55	461,74	315,74	58,8 \| 86,0 \| 57,5 \| 33,0
RZ-106DI	13,7	108,7	0,155	1.4310	44,22	374,31	265,61	61,3 \| 86,1 \| 61,2 \| 36,5
RZ-106HI	12,7	121	0,172	1.4310	47,55	375,13	254,13	64,2 \| 86,9 \| 64,7 \| 41,0
RZ-115V-27I	15	125,5	0,259	1.4310	67,55	366,38	240,88	78,1 \| 94,5 \| 78,4 \| 61,5
RZ-115FI	11,3	134	0,276	1.4310	59,25	331,9	197,9	78,0 \| 86,4 \| 82,0 \| 65,7
RZ-115V-26I	15	113,5	0,293	1.4310	67,55	326,65	213,15	81,5 \| 91,5 \| 83,5 \| 69,5
RZ-121NI	15,5	133	0,307	1.4310	78,31	368,99	235,99	84,9 \| 96,5 \| 85,5 \| 72,8
RZ-121MI	15,5	120	0,347	1.4310	78,31	328,82	208,82	89,0 \| 94,2 \| 90,7 \| 82,2
RZ-124EI	14,1	143	0,384	1.4310	85,63	349,71	206,71	94,5 \| 97,2 \| 95,4 \| 90,9
RZ-124DI	14,1	131	0,422	1.4310	85,63	318,8	187,8	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-124CI	14,1	118	0,477	1.4310	85,63	284,18	166,18	93,1 \| 96,7 \| 94,2 \| 88,5
RZ-130K-05I	16	134	0,522	1.4310	105	320,22	186,22	87,6 \| 91,6 \| 90,4 \| 80,9
RZ-124BI	14,1	105	0,549	1.4310	85,63	249,56	144,56	86,3 \| 93,4 \| 88,5 \| 77,0
RZ-115V-37I	12	120,5	0,551	1.4310	83,35	261,41	140,91	84,5 \| 90,3 \| 86,2 \| 77,1
RZ-124JI	12,7	139	0,555	1.4310	94,45	297,07	158,07	86,2 \| 94,8 \| 87,4 \| 76,3
RZ-124HI	12,7	115	0,693	1.4310	94,45	241,67	126,67	77,6 \| 92,6 \| 79,1 \| 61,2
RZ-127DI	11,6	130	0,802	1.4310	102,6	248,17	118,17	73,2 \| 93,8 \| 73,2 \| 52,5
RZ-141HI	16	121	1,031	1.4310	139,7	245,35	124,35	63,7 \| 86,8 \| 63,8 \| 40,6
RZ-144CI	14,5	142	1,166	1.4310	153	261,92	119,92	61,8 \| 89,8 \| 59,9 \| 35,7
RZ-144BI	14,5	126	1,34	1.4310	153	230,32	104,32	59,3 \| 91,1 \| 55,8 \| 31,1
RZ-130PI	12	123	1,455	1.4310	137	209,65	86,65	57,5 \| 89,3 \| 54,3 \| 28,8
RZ-144AI	14,5	112	1,542	1.4310	153	202,67	90,67	55,6 \| 87,6 \| 52,1 \| 27,0
RZ-147PI	15	151	1,643	1.4310	192,2	257,91	106,91	53,5 \| 84,5 \| 50,7 \| 25,4
RZ-147CI	12	138	2,276	1.4310	181,5	210,83	72,83	49,3 \| 86,7 \| 43,0 \| 18,3
RZ-147B-01I	12	126	2,523	1.4310	181,5	191,73	65,73	48,2 \| 87,1 \| 41,1 \| 16,5

Liczba podobnych metalowych sprężyn: 25

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-124DI

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-124DI
