Sprężyna przedłużająca RZ-162E-12X Stal nierdzewna Ø 2,8 x 38 x 126 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-162E-12X

Ilość	Cena jednostkowa [EUR]
1	6,8600 EUR
2	4,3200 EUR
3	3,3700 EUR
7	2,8700 EUR
17	1,4400 EUR
37	1,1200 EUR
75	0,9700 EUR
125	0,9700 EUR
175	0,9700 EUR
250	0,9700 EUR
350	0,9700 EUR
450	0,9700 EUR

Sprężyna przedłużająca Kupić

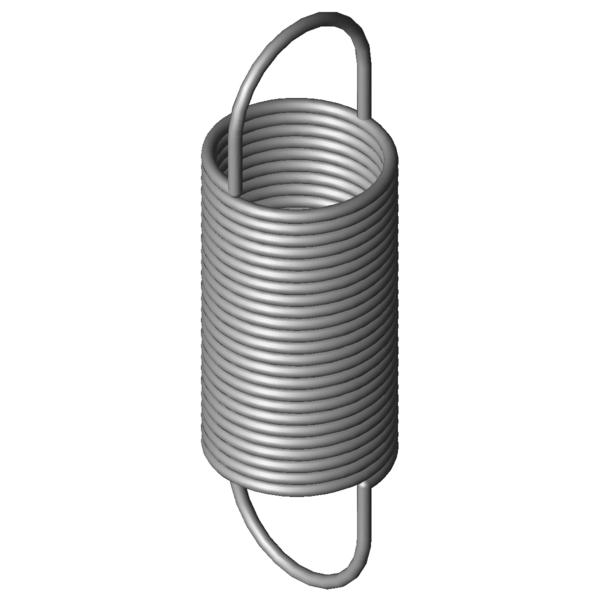

Obraz produktu Sprężyna przedłużająca RZ-162E-12X

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-162E-12X

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	270	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	2,8	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	38	mm	Zewnętrzna średnica zwoju
Dh	42,5	mm	Minimalna średnica tulei
L0	126	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	72,1	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	429,5	mm	Maksymalna długość przy obciążeniu statycznym
sn	303,5	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	158	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	26,95	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	0,498	N/mm	Sztywnosc sprezyny
F0	6,8	N	Wewnętrzna siła napięcia wstępnego
Fntol	9,8	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	2,4	mm	(+/-) Tolerancja długości swobodnej
Detol	0,6	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	37	stopień	Tolerancja pozycji oczek
Gew	142,6799	g	Waga artykułu
PG	#ZM	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-162E-12X Stal nierdzewna Ø 2,8 x 38 x 126 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-162E-12X Stal nierdzewna Ø 2,8 x 38 x 126 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-162E-12X Stal nierdzewna Ø 2,8 x 38 x 126 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-162E-12X Stal nierdzewna Ø 2,8 x 38 x 126 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-162E-12X

Formularz zapytania Sprężyna przedłużająca RZ-162E-12X Stal nierdzewna Ø 2,8 x 38 x 126 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-162E-12X

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-162E-12X Stal nierdzewna Ø 2,8 x 38 x 126 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-162E-12X	1.4310	2,8	38	126	158	429,5	303,5	0,498	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162E-12X	EN 10270-1	2,8	38	126	180	422,2	296,2	0,58	92,8 \| 100,0 \| 92,7 \| 85,7

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-133X	27	118	0,225	1.4310	84,86	470,1	352,1	65,0 \| 78,7 \| 70,0 \| 46,3
RZ-147E-23X	30	133	0,24	1.4310	104,3	553	420	67,0 \| 84,1 \| 69,1 \| 47,7
RZ-150X	34,5	149	0,262	1.4310	123,5	589,72	440,72	71,9 \| 88,2 \| 73,5 \| 53,8
RZ-162E-13X	38	167	0,31	1.4310	158	654,4	487,4	78,4 \| 91,8 \| 81,1 \| 62,3
RZ-162U-02X	40	158	0,415	1.4310	176,9	562,65	404,65	85,2 \| 89,4 \| 82,2 \| 84,0
RZ-149X	34,5	112	0,421	1.4310	123,5	386,41	274,41	86,8 \| 89,7 \| 84,3 \| 86,5
RZ-162E-12X	38	126	0,498	1.4310	158	429,5	303,5	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-01X	40	140	0,504	1.4310	176,9	472,71	332,71	93,7 \| 92,8 \| 90,3 \| 97,9
RZ-153X	27,5	138	0,55	1.4310	153,7	397,46	259,46	87,9 \| 84,3 \| 91,4 \| 87,9
RZ-164X	43,2	142	0,579	1.4310	197,7	467,01	325,01	86,8 \| 88,1 \| 86,7 \| 85,6
RZ-162E-11X	38	100,5	0,783	1.4310	158	293,6	193,1	79,6 \| 93,3 \| 81,8 \| 63,6
RZ-162U-21X	32	146	0,861	1.4310	219,4	381,77	235,77	72,9 \| 87,9 \| 74,8 \| 55,9
RZ-162U-10X	40	101	0,949	1.4310	176,9	277,8	176,8	71,8 \| 89,5 \| 73,8 \| 52,0
RZ-162U-20X	32	128	1,047	1.4310	219,4	321,86	193,86	68,6 \| 92,0 \| 67,9 \| 46,0
RZ-162HX	30	112	1,08	1.4310	193,3	278,12	166,12	67,4 \| 89,3 \| 68,2 \| 44,7
RZ-167X	35,2	129	1,131	1.4310	240,9	328,74	199,74	67,2 \| 92,6 \| 65,7 \| 43,2
RZ-163X	43,2	100	1,22	1.4310	197,7	254,3	154,3	63,7 \| 84,9 \| 65,4 \| 40,6
RZ-177HX	40	146	1,231	1.4310	298	375,41	229,41	63,6 \| 86,4 \| 64,3 \| 40,1
RZ-162E-10X	38	83,5	1,265	1.4310	158	203,1	119,6	66,0 \| 88,8 \| 69,7 \| 39,4
RZ-162U-19X	32	108	1,4	1.4310	219,4	252,9	144,9	60,7 \| 87,8 \| 59,9 \| 34,4
RZ-178AX	44	145	1,687	1.4310	366,5	350,7	205,7	55,2 \| 81,1 \| 55,4 \| 29,2
RZ-177GX	40	114	1,935	1.4310	298	259,99	145,99	54,6 \| 87,8 \| 50,6 \| 25,5

Liczba podobnych metalowych sprężyn: 21

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-162E-12X

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-162E-12X
