Sprężyna przedłużająca RZ-162E-10X Stal nierdzewna Ø 2,8 x 38 x 83,5 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-162E-10X

Ilość Cena jednostkowa [EUR]
1 7,0400 EUR
2 4,4400 EUR
3 3,4600 EUR
7 2,9500 EUR
17 1,5300 EUR
37 1,2300 EUR
75 1,0500 EUR
125 1,0500 EUR
175 1,0500 EUR
250 1,0500 EUR
350 1,0500 EUR
450 1,0500 EUR

Sprężyna przedłużająca Kupić

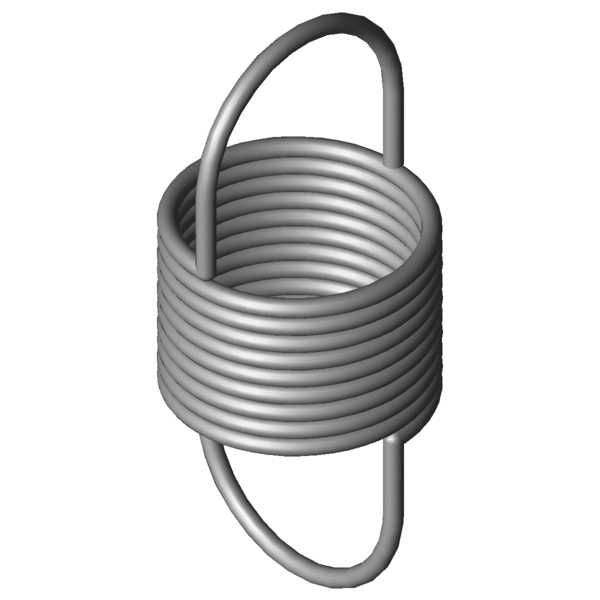

Obraz produktu Sprężyna przedłużająca RZ-162E-10X
Obraz produktu Sprężyna przedłużająca RZ-162E-10X
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-162E-10X

Symbole Wartość Jednostka Opis
Materialu 1.4310 - Rodzaj materialu
Oefo 1/1 deutsche - Kształt oczek
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1 mm Rozciągnięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2 mm Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek 270 ° Pozycja oczek (kąt przekręcenia oczek względem siebie)
d 2,8 mm Srednica drutu
D mm Średnia średnica zwoju
De 38 mm Zewnętrzna średnica zwoju
Dh 42,5 mm Minimalna średnica tulei
L0 83,5 mm Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk 30,1 mm Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln 203,1 mm Maksymalna długość przy obciążeniu statycznym
sn 119,6 mm Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn 158 N Maksymalna siła przy obciążeniu statycznym
n Stück Anzahl der federnden Windungen
nt szt. Ilość zwojów
Lh 26,7 mm Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R 1,265 N/mm Sztywnosc sprezyny
F0 6,8 N Wewnętrzna siła napięcia wstępnego
Fntol 10,6 N (+/-) Tolerancja przy maksymalnej sile statycznej
L0tol 1,8 mm (+/-) Tolerancja długości swobodnej
Detol 0,6 mm (+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol 24 stopień Tolerancja pozycji oczek
Gew 61,9177 g Waga artykułu
PG #ZN - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna przedłużająca
Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-162E-10X Stal nierdzewna Ø 2,8 x 38 x 83,5 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-162E-10X Stal nierdzewna Ø 2,8 x 38 x 83,5 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-162E-10X Stal nierdzewna Ø 2,8 x 38 x 83,5 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-162E-10X Stal nierdzewna Ø 2,8 x 38 x 83,5 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-162E-10X

Formularz zapytania Sprężyna przedłużająca RZ-162E-10X Stal nierdzewna Ø 2,8 x 38 x 83,5 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-162E-10X

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-162E-10X Stal nierdzewna Ø 2,8 x 38 x 83,5 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
RZ-162E-10X 1.4310 2,8 38 83,5 158 203,1 119,6 1,265 100,0 | 100,0 | 100,0 | 100,0
Z-162E-10X EN 10270-1 2,8 38 83,5 180 200,2 116,7 1,47 92,8 | 100,0 | 92,7 | 85,6
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
RZ-117AX 21,6 85 0,212 1.4310 56,93 337,94 252,94 43,1 | 70,7 | 41,7 | 17,0
RZ-130E-12X 24 80,3 0,339 1.4310 73,5 286,1 205,8 51,3 | 74,5 | 52,3 | 27,0
RZ-147E-22X 30 102 0,385 1.4310 104,3 363,5 261,5 55,3 | 79,8 | 55,9 | 30,2
RZ-149X 34,5 112 0,421 1.4310 123,5 386,41 274,41 59,9 | 84,9 | 60,9 | 34,1
RZ-132X 27 78,8 0,454 1.4310 84,86 253,74 174,94 58,9 | 79,0 | 61,0 | 36,7
RZ-147E-21X 30 82,3 0,606 1.4310 104,3 248,7 166,4 67,3 | 85,4 | 68,9 | 47,4
RZ-162E-11X 38 100,5 0,783 1.4310 158 293,6 193,1 79,1 | 94,4 | 81,0 | 61,9
RZ-147HX 24 88,6 0,799 1.4310 123,7 233,49 144,89 74,6 | 78,7 | 80,4 | 64,6
RZ-152X 27,5 101 0,884 1.4310 153,7 262,55 161,55 79,7 | 81,4 | 85,7 | 72,0
RZ-148X 34,5 79,7 0,888 1.4310 123,5 209,97 130,27 82,9 | 91,8 | 85,0 | 71,8
RZ-162U-10X 40 101 0,949 1.4310 176,9 277,8 176,8 81,5 | 90,3 | 78,5 | 75,7
RZ-147E-20X 30 67 0,978 1.4310 104,3 170 103 77,3 | 79,3 | 76,1 | 76,7
RZ-163X 43,2 100 1,22 1.4310 197,7 254,3 154,3 87,3 | 86,3 | 78,7 | 97,0
RZ-162E-10X 38 83,5 1,265 1.4310 158 203,1 119,6 100,0 | 100,0 | 100,0 | 100,0
RZ-162U-19X 32 108 1,4 1.4310 219,4 252,9 144,9 83,2 | 85,0 | 77,3 | 87,2
RZ-162GX 30 86,6 1,697 1.4310 193,3 192,31 105,71 83,0 | 91,8 | 85,1 | 72,2
RZ-151AX 27,5 71 1,715 1.4310 153,7 154,22 83,22 79,1 | 82,2 | 83,4 | 71,5
RZ-151X 27,5 68,5 1,861 1.4310 153,7 145,2 76,7 76,0 | 81,2 | 80,7 | 65,9
RZ-177GX 40 114 1,935 1.4310 298 259,99 145,99 71,4 | 82,0 | 67,5 | 64,7
RZ-166AX 35,2 90,8 2,196 1.4310 240,9 193,7 102,9 74,3 | 90,7 | 75,8 | 56,4
RZ-162U-18X 32 83,5 2,279 1.4310 219,4 172,6 89,1 73,1 | 92,5 | 73,3 | 53,6
RZ-166X 35,2 87,6 2,383 1.4310 240,9 182,43 94,83 72,1 | 91,8 | 72,4 | 52,0
RZ-162FX 30 69,8 2,741 1.4310 193,3 135,24 65,44 66,8 | 87,5 | 68,2 | 44,7
RZ-177FX 40 92,1 3,125 1.4310 298 182,47 90,37 64,1 | 87,8 | 64,3 | 40,1
RZ-162U-29X 24 94 3,688 1.4310 287,9 166,1 72,1 57,5 | 81,8 | 57,6 | 33,1
RZ-186X 36 104 4,972 1.4310 443,6 187,71 83,71 53,1 | 81,7 | 52,8 | 24,9
RZ-169X 28,2 76,4 4,997 1.4310 297,5 132,17 55,77 53,0 | 84,4 | 49,9 | 24,8
RZ-177K-10X 32 89 5,032 1.4310 368,5 156,6 67,6 53,1 | 85,3 | 49,7 | 24,2
RZ-177MX 25 89,7 9,521 1.4310 463,3 135,28 45,58 42,7 | 78,9 | 36,1 | 13,0
Liczba podobnych metalowych sprężyn: 28

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-162E-10X

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-162E-10X
