Sprężyna przedłużająca RZ-162GX Stal nierdzewna Ø 2,8 x 30 x 86,6 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-162GX

Ilość Cena jednostkowa [EUR]
1 7,1700 EUR
2 4,5200 EUR
3 3,5600 EUR
7 3,0400 EUR
17 1,6000 EUR
37 1,2900 EUR
75 1,1600 EUR
125 1,1600 EUR
175 1,1600 EUR
250 1,1600 EUR
350 1,1600 EUR
450 1,1600 EUR

Sprężyna przedłużająca Kupić

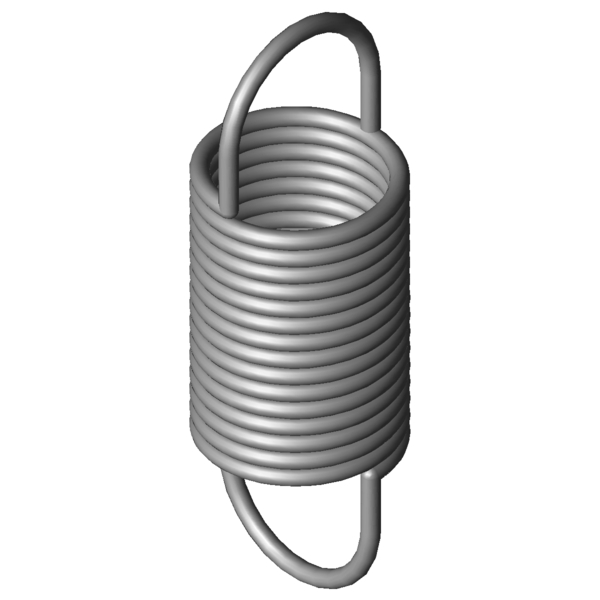

Obraz produktu Sprężyna przedłużająca RZ-162GX
Obraz produktu Sprężyna przedłużająca RZ-162GX
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-162GX

Symbole Wartość Jednostka Opis
Materialu 1.4310 - Rodzaj materialu
Oefo 1/1 deutsche - Kształt oczek
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1 mm Rozciągnięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2 mm Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek 270 ° Pozycja oczek (kąt przekręcenia oczek względem siebie)
d 2,8 mm Srednica drutu
D mm Średnia średnica zwoju
De 30 mm Zewnętrzna średnica zwoju
Dh 34,7 mm Minimalna średnica tulei
L0 86,6 mm Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk 46,9 mm Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln 192,31 mm Maksymalna długość przy obciążeniu statycznym
sn 105,71 mm Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn 193,3 N Maksymalna siła przy obciążeniu statycznym
n Stück Anzahl der federnden Windungen
nt szt. Ilość zwojów
Lh 19,85 mm Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R 1,697 N/mm Sztywnosc sprezyny
F0 14 N Wewnętrzna siła napięcia wstępnego
Fntol 13,08 N (+/-) Tolerancja przy maksymalnej sile statycznej
L0tol 1,8 mm (+/-) Tolerancja długości swobodnej
Detol 0,5 mm (+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol 25 stopień Tolerancja pozycji oczek
Gew 72,8084 g Waga artykułu
PG #ZO - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna przedłużająca
Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-162GX Stal nierdzewna Ø 2,8 x 30 x 86,6 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-162GX Stal nierdzewna Ø 2,8 x 30 x 86,6 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-162GX Stal nierdzewna Ø 2,8 x 30 x 86,6 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-162GX Stal nierdzewna Ø 2,8 x 30 x 86,6 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-162GX

Formularz zapytania Sprężyna przedłużająca RZ-162GX Stal nierdzewna Ø 2,8 x 30 x 86,6 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-162GX

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-162GX Stal nierdzewna Ø 2,8 x 30 x 86,6 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
RZ-162GX 1.4310 2,8 30 86,6 193,3 192,31 105,71 1,697 100,0 | 100,0 | 100,0 | 100,0
Z-162GX EN 10270-1 2,8 30 86,6 233,4 195,77 109,17 1,976 79,3 | 92,4 | 81,8 | 63,6
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
RZ-115V-13X 20 90 0,172 1.4310 51,22 369,67 279,67 38,1 | 72,2 | 32,1 | 10,0
RZ-117AX 21,6 85 0,212 1.4310 56,93 337,94 252,94 41,2 | 75,8 | 35,6 | 12,3
RZ-130E-12X 24 80,3 0,339 1.4310 73,5 286,1 205,8 47,7 | 79,0 | 44,7 | 19,5
RZ-147E-22X 30 102 0,385 1.4310 104,3 363,5 261,5 52,3 | 87,8 | 47,2 | 21,8
RZ-132X 27 78,8 0,454 1.4310 84,86 253,74 174,94 54,3 | 84,1 | 52,2 | 26,5
RZ-147E-21X 30 82,3 0,606 1.4310 104,3 248,7 166,4 61,4 | 91,2 | 58,7 | 34,3
RZ-131X 27 62,8 0,763 1.4310 84,86 166,88 104,08 64,6 | 78,0 | 71,2 | 44,6
RZ-147HX 24 88,6 0,799 1.4310 123,7 233,49 144,89 66,9 | 85,4 | 68,5 | 46,7
RZ-152X 27,5 101 0,884 1.4310 153,7 262,55 161,55 71,1 | 88,9 | 72,5 | 52,0
RZ-148X 34,5 79,7 0,888 1.4310 123,5 209,97 130,27 71,3 | 89,4 | 72,5 | 51,8
RZ-147E-20X 30 67 0,978 1.4310 104,3 170 103 72,1 | 85,3 | 75,7 | 55,4
RZ-162HX 30 112 1,08 1.4310 193,3 278,12 166,12 91,8 | 100,0 | 89,8 | 85,5
RZ-162E-10X 38 83,5 1,265 1.4310 158 203,1 119,6 83,0 | 91,8 | 85,1 | 72,2
RZ-162U-19X 32 108 1,4 1.4310 219,4 252,9 144,9 84,1 | 89,1 | 80,5 | 82,8
RZ-162GX 30 86,6 1,697 1.4310 193,3 192,31 105,71 100,0 | 100,0 | 100,0 | 100,0
RZ-151AX 27,5 71 1,715 1.4310 153,7 154,22 83,22 88,6 | 87,6 | 79,1 | 99,0
RZ-155X 22,5 93 1,726 1.4310 186,1 192,72 99,72 93,0 | 85,8 | 95,3 | 98,0
RZ-151X 27,5 68,5 1,861 1.4310 153,7 145,2 76,7 84,7 | 86,7 | 76,0 | 91,3
RZ-162K-21X 25 104 1,986 1.4310 229,9 211,1 107,1 88,5 | 88,9 | 91,4 | 85,2
RZ-166AX 35,2 90,8 2,196 1.4310 240,9 193,7 102,9 85,4 | 89,4 | 88,8 | 78,1
RZ-162U-18X 32 83,5 2,279 1.4310 219,4 172,6 89,1 85,0 | 94,5 | 86,2 | 74,3
RZ-166X 35,2 87,6 2,383 1.4310 240,9 182,43 94,83 82,5 | 90,5 | 85,0 | 72,0
RZ-156GX 20 86 2,685 1.4310 207,8 157,45 71,45 76,1 | 85,1 | 80,3 | 62,9
RZ-162FX 30 69,8 2,741 1.4310 193,3 135,24 65,44 78,8 | 93,5 | 81,0 | 61,9
RZ-162U-29X 24 94 3,688 1.4310 287,9 166,1 72,1 67,3 | 88,5 | 67,7 | 45,8
RZ-169X 28,2 76,4 4,997 1.4310 297,5 132,17 55,77 61,0 | 89,9 | 58,9 | 34,3
RZ-177K-10X 32 89 5,032 1.4310 368,5 156,6 67,6 60,5 | 89,6 | 58,2 | 33,5
RZ-177MX 25 89,7 9,521 1.4310 463,3 135,28 45,58 48,8 | 85,9 | 42,4 | 18,0
RZ-194X 29 93,6 10,426 1.4310 542,5 142,27 48,67 47,9 | 86,4 | 40,8 | 16,4
RZ-202X 24 85,6 20,364 1.4310 643,3 114,49 28,89 39,9 | 82,9 | 28,7 | 8,2
Liczba podobnych metalowych sprężyn: 29

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-162GX

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-162GX
