Sprężyna przedłużająca RZ-162FX Stal nierdzewna Ø 2,8 x 30 x 69,8 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-162FX

Ilość	Cena jednostkowa [EUR]
1	7,0400 EUR
2	4,4400 EUR
3	3,4600 EUR
7	2,9500 EUR
17	1,5300 EUR
37	1,2300 EUR
75	1,0500 EUR
125	1,0500 EUR
175	1,0500 EUR
250	1,0500 EUR
350	1,0500 EUR
450	1,0500 EUR

Sprężyna przedłużająca Kupić

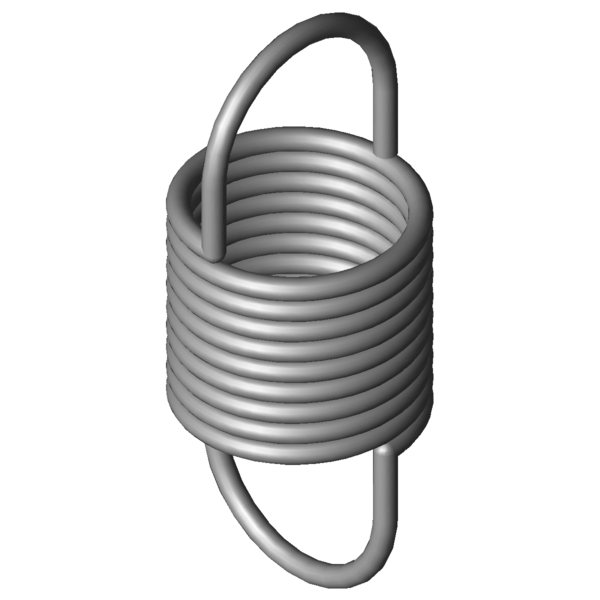

Obraz produktu Sprężyna przedłużająca RZ-162FX

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-162FX

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	270	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	2,8	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	30	mm	Zewnętrzna średnica zwoju
Dh	34,7	mm	Minimalna średnica tulei
L0	69,8	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	30,1	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	135,24	mm	Maksymalna długość przy obciążeniu statycznym
sn	65,44	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	193,3	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	19,85	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	2,741	N/mm	Sztywnosc sprezyny
F0	14	N	Wewnętrzna siła napięcia wstępnego
Fntol	15,1	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	1,8	mm	(+/-) Tolerancja długości swobodnej
Detol	0,5	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	20	stopień	Tolerancja pozycji oczek
Gew	47,8455	g	Waga artykułu
PG	#ZN	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-162FX Stal nierdzewna Ø 2,8 x 30 x 69,8 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-162FX Stal nierdzewna Ø 2,8 x 30 x 69,8 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-162FX Stal nierdzewna Ø 2,8 x 30 x 69,8 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-162FX Stal nierdzewna Ø 2,8 x 30 x 69,8 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-162FX

Formularz zapytania Sprężyna przedłużająca RZ-162FX Stal nierdzewna Ø 2,8 x 30 x 69,8 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-162FX

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-162FX Stal nierdzewna Ø 2,8 x 30 x 69,8 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-162FX	1.4310	2,8	30	69,8	193,3	135,24	65,44	2,741	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162FX	EN 10270-1	2,8	30	69,8	233,4	137,38	67,58	3,191	91,8 \| 100,0 \| 89,8 \| 85,5

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-147E-21X	30	82,3	0,606	1.4310	104,3	248,7	166,4	51,9 \| 87,8 \| 46,6 \| 21,2
RZ-130HX	20	73	0,616	1.4310	84,95	202,05	129,05	48,4 \| 75,5 \| 47,3 \| 22,3
RZ-131X	27	62,8	0,763	1.4310	84,86	166,88	104,08	54,9 \| 83,8 \| 53,4 \| 27,6
RZ-135AX	22	72,8	0,843	1.4310	103,4	186,99	114,19	55,4 \| 80,2 \| 55,4 \| 30,7
RZ-135X	22	70,8	0,886	1.4310	103,4	179,49	108,69	56,7 \| 81,1 \| 56,8 \| 32,2
RZ-148X	34,5	79,7	0,888	1.4310	123,5	209,97	130,27	59,0 \| 87,9 \| 57,1 \| 32,1
RZ-147E-20X	30	67	0,978	1.4310	104,3	170	103	61,5 \| 91,5 \| 58,7 \| 34,3
RZ-147GX	24	68,8	1,256	1.4310	123,7	161,07	92,27	66,2 \| 85,7 \| 67,5 \| 45,4
RZ-147K-21X	20	75,5	1,671	1.4310	147,2	156,6	81,1	73,0 \| 79,2 \| 78,4 \| 61,4
RZ-162GX	30	86,6	1,697	1.4310	193,3	192,31	105,71	78,8 \| 93,5 \| 81,0 \| 61,9
RZ-151AX	27,5	71	1,715	1.4310	153,7	154,22	83,22	78,2 \| 93,1 \| 79,1 \| 62,5
RZ-151X	27,5	68,5	1,861	1.4310	153,7	145,2	76,7	81,1 \| 93,0 \| 82,4 \| 67,8
RZ-147FX	24	55,6	2,029	1.4310	123,7	112,72	57,12	76,1 \| 79,4 \| 75,6 \| 73,3
RZ-162U-18X	32	83,5	2,279	1.4310	219,4	172,6	89,1	84,8 \| 90,2 \| 80,8 \| 83,4
RZ-162FX	30	69,8	2,741	1.4310	193,3	135,24	65,44	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-154X	22,5	60,5	3,636	1.4310	186,1	107,84	47,34	81,0 \| 83,7 \| 84,3 \| 75,1
RZ-156FX	20	63,5	4,323	1.4310	207,8	107,87	44,37	75,3 \| 82,3 \| 80,4 \| 63,1
RZ-162K-20X	25	65	4,573	1.4310	229,9	111,5	46,5	76,5 \| 92,2 \| 77,6 \| 59,7
RZ-169X	28,2	76,4	4,997	1.4310	297,5	132,17	55,77	73,8 \| 91,0 \| 75,1 \| 55,4
RZ-177K-10X	32	89	5,032	1.4310	368,5	156,6	67,6	70,7 \| 83,3 \| 74,6 \| 54,2
RZ-162U-28X	24	69	6,002	1.4310	287,9	113,3	44,3	67,9 \| 90,7 \| 67,4 \| 45,5
RZ-162MX	20	70,6	6,711	1.4310	282,9	109,49	38,89	64,3 \| 88,5 \| 63,9 \| 40,6
RZ-172X	23,2	68,4	9,761	1.4310	356,7	102,5	34,1	56,3 \| 87,6 \| 53,1 \| 28,2
RZ-194X	29	93,6	10,426	1.4310	542,5	142,27	48,67	54,0 \| 80,4 \| 55,0 \| 26,5
RZ-177LX	25	68,1	15,381	1.4310	463,3	96,32	28,22	48,9 \| 86,2 \| 42,4 \| 18,0

Liczba podobnych metalowych sprężyn: 24

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-162FX

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-162FX
