Sprężyna przedłużająca RZ-162E-13I Stal nierdzewna Ø 2,8 x 38 x 167 mm / 180°

Ceny progresywne - Sprężyna przedłużająca RZ-162E-13I

Ilość	Cena jednostkowa [EUR]
1	7,3900 EUR
2	4,6600 EUR
3	3,7300 EUR
7	3,1800 EUR
17	1,7800 EUR
37	1,3800 EUR
75	1,2300 EUR
125	1,2300 EUR
175	1,2300 EUR
250	1,2300 EUR
350	1,2300 EUR
450	1,2300 EUR

Sprężyna przedłużająca Kupić

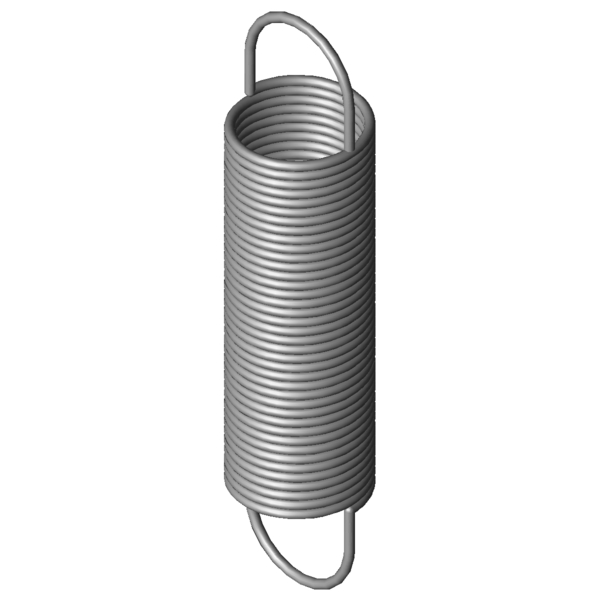

Obraz produktu Sprężyna przedłużająca RZ-162E-13I

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-162E-13I

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	180	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	2,8	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	38	mm	Zewnętrzna średnica zwoju
Dh	42,5	mm	Minimalna średnica tulei
L0	167	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	113,4	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	651,3	mm	Maksymalna długość przy obciążeniu statycznym
sn	484,3	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	158	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	26,8	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	0,312	N/mm	Sztywnosc sprezyny
F0	6,8	N	Wewnętrzna siła napięcia wstępnego
Fntol	9,6	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	3	mm	(+/-) Tolerancja długości swobodnej
Detol	0,6	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	42	stopień	Tolerancja pozycji oczek
Gew	222,0961	g	Waga artykułu
PG	#ZP	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-162E-13I Stal nierdzewna Ø 2,8 x 38 x 167 mm / 180°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-162E-13I Stal nierdzewna Ø 2,8 x 38 x 167 mm / 180°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-162E-13I Stal nierdzewna Ø 2,8 x 38 x 167 mm / 180°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-162E-13I Stal nierdzewna Ø 2,8 x 38 x 167 mm / 180°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-162E-13I

Formularz zapytania Sprężyna przedłużająca RZ-162E-13I Stal nierdzewna Ø 2,8 x 38 x 167 mm / 180°

Formularz zapytania Sprężyna przedłużająca RZ-162E-13I

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-162E-13I Stal nierdzewna Ø 2,8 x 38 x 167 mm / 180°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-162E-13I	1.4310	2,8	38	167	158	651,3	484,3	0,312	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162E-13I	EN 10270-1	2,8	38	167	180	639,7	472,7	0,36	92,8 \| 100,0 \| 92,7 \| 85,7

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-147E-24I	30	177	0,16	1.4310	104,3	805,7	628,7	68,8 \| 84,0 \| 71,5 \| 50,9
RZ-150AI	34,5	184	0,195	1.4310	123,5	777,17	593,17	78,0 \| 90,3 \| 79,9 \| 63,8
RZ-162E-14I	38	223	0,207	1.4310	158	952,55	729,55	80,4 \| 91,6 \| 83,2 \| 66,4
RZ-150I	34,5	149	0,264	1.4310	123,5	586,95	437,95	86,8 \| 89,8 \| 84,3 \| 86,4
RZ-162U-04I	40	197	0,301	1.4310	176,9	754,52	557,52	92,1 \| 91,0 \| 88,1 \| 97,3
RZ-162E-13I	38	167	0,312	1.4310	158	651,3	484,3	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-03I	40	179	0,345	1.4310	176,9	664,58	485,58	92,7 \| 93,9 \| 94,5 \| 89,6
RZ-165I	43,2	190	0,363	1.4310	197,7	708,71	518,71	86,7 \| 87,8 \| 86,6 \| 85,6
RZ-153BI	27,5	173	0,409	1.4310	153,7	522,21	349,21	81,6 \| 86,1 \| 84,7 \| 74,1
RZ-162U-02I	40	158	0,418	1.4310	176,9	559,65	401,65	84,8 \| 94,3 \| 86,1 \| 74,1
RZ-153AI	27,5	156	0,47	1.4310	153,7	459,52	303,52	76,5 \| 85,0 \| 80,0 \| 64,4
RZ-162E-12I	38	126	0,503	1.4310	158	426,4	300,4	78,3 \| 91,8 \| 81,0 \| 62,0
RZ-162U-01I	40	140	0,509	1.4310	176,9	469,72	329,72	76,7 \| 90,7 \| 78,7 \| 60,8
RZ-164I	43,2	142	0,585	1.4310	197,7	463,73	321,73	71,0 \| 86,8 \| 73,2 \| 53,1
RZ-168AI	35,2	199	0,602	1.4310	240,9	574,28	375,28	70,1 \| 88,0 \| 71,5 \| 50,8
RZ-162U-23I	32	185	0,625	1.4310	219,4	509,85	324,85	69,0 \| 89,3 \| 69,5 \| 48,3
RZ-162JI	30	154	0,677	1.4310	193,3	419	265	91,8 \| 100,0 \| 89,8 \| 85,6
RZ-168I	35,2	177	0,709	1.4310	240,9	495,78	318,78	66,8 \| 91,5 \| 65,7 \| 43,2
RZ-162U-22I	32	167	0,718	1.4310	219,4	449,93	282,93	66,6 \| 92,5 \| 65,2 \| 42,1
RZ-177JI	40	200	0,771	1.4310	298	566,13	366,13	63,3 \| 85,4 \| 64,3 \| 40,1
RZ-162U-21I	32	146	0,867	1.4310	219,4	380,03	234,03	61,1 \| 88,3 \| 60,2 \| 34,8

Liczba podobnych metalowych sprężyn: 20

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-162E-13I

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-162E-13I
