Sprężyna przedłużająca RZ-162E-14I Stal nierdzewna Ø 2,8 x 38 x 223 mm / 180°

Name: RZ-162E-14I - Sprezyny rozciagane
SKU: RZ-162E-14I
Availability: InStock

Ceny progresywne - Sprężyna przedłużająca RZ-162E-14I

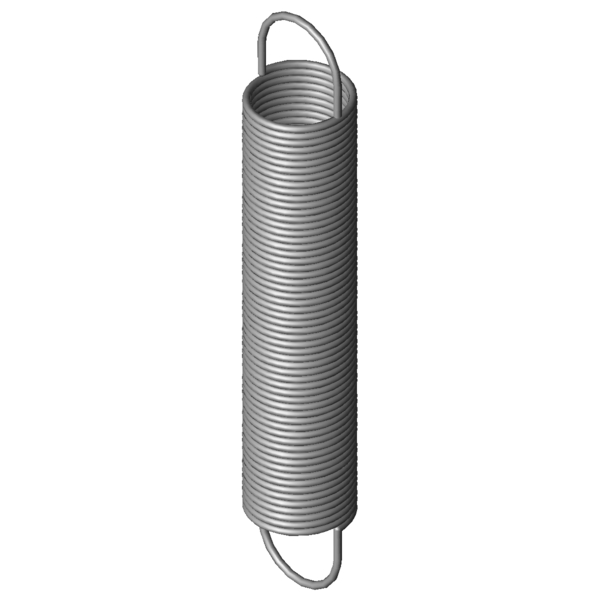

Obraz produktu Sprężyna przedłużająca RZ-162E-14I

Ilość:Ilość: Dodaj do koszyka

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	180	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	2,8	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	38	mm	Zewnętrzna średnica zwoju
Dh	42,5	mm	Minimalna średnica tulei
L0	223	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	169,4	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	952,55	mm	Maksymalna długość przy obciążeniu statycznym
sn	729,55	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	158	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	26,8	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	0,207	N/mm	Sztywnosc sprezyny
F0	6,8	N	Wewnętrzna siła napięcia wstępnego
Fntol	9,5	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	3	mm	(+/-) Tolerancja długości swobodnej
Detol	0,6	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	58	stopień	Tolerancja pozycji oczek
Gew	329,7791	g	Waga artykułu
PG	#ZR	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-162E-14I	1.4310	2,8	38	223	158	952,55	729,55	0,207	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162E-14I	EN 10270-1	2,8	38	223	180	935	712	0,24	92,8 \| 100,0 \| 92,7 \| 85,7

Liczba podobnych metalowych sprężyn: 2

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-150AI	34,5	184	0,195	1.4310	123,5	777,17	593,17	87,8 \| 87,5 \| 79,7 \| 96,1
RZ-162U-07I	40	266	0,201	1.4310	176,9	1099,28	833,28	92,4 \| 90,7 \| 88,4 \| 98,0
RZ-162E-14I	38	223	0,207	1.4310	158	952,55	729,55	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-06I	40	242	0,228	1.4310	176,9	979,37	737,37	92,6 \| 93,5 \| 94,1 \| 90,3
RZ-162U-05I	40	218	0,262	1.4310	176,9	859,45	641,45	87,5 \| 95,4 \| 88,6 \| 78,5
RZ-165AI	43,2	234	0,268	1.4310	197,7	936,56	702,56	85,1 \| 90,3 \| 88,1 \| 77,0
RZ-162U-04I	40	197	0,301	1.4310	176,9	754,52	557,52	81,1 \| 92,2 \| 82,9 \| 68,3
RZ-162E-13I	38	167	0,312	1.4310	158	651,3	484,3	80,4 \| 91,6 \| 83,2 \| 66,4
RZ-162U-03I	40	179	0,345	1.4310	176,9	664,58	485,58	75,6 \| 89,5 \| 77,9 \| 59,4
RZ-165I	43,2	190	0,363	1.4310	197,7	708,71	518,71	73,1 \| 86,9 \| 75,5 \| 56,8
RZ-168DI	35,2	273	0,403	1.4310	240,9	833,9	560,9	69,6 \| 87,3 \| 71,2 \| 50,4
RZ-162U-26I	32	254	0,418	1.4310	219,4	739,52	485,52	68,6 \| 88,4 \| 69,3 \| 47,9
RZ-162KI	30	210	0,449	1.4310	193,3	609,35	399,35	68,0 \| 91,0 \| 68,2 \| 44,7
RZ-168CI	35,2	247	0,455	1.4310	240,9	743,34	496,34	67,2 \| 90,1 \| 66,8 \| 44,6
RZ-162U-25I	32	230	0,473	1.4310	219,4	659,63	429,63	66,5 \| 91,5 \| 65,5 \| 42,4
RZ-177KI	40	272	0,512	1.4310	298	823,52	551,52	63,1 \| 84,9 \| 64,3 \| 40,1
RZ-168BI	35,2	222	0,523	1.4310	240,9	653,77	431,77	64,8 \| 93,2 \| 62,4 \| 38,8
RZ-162U-24I	32	206	0,543	1.4310	219,4	579,75	373,75	62,8 \| 90,0 \| 61,6 \| 36,9

Liczba podobnych metalowych sprężyn: 17
