Sprężyna przedłużająca RZ-162EX Stal nierdzewna Ø 2,5 x 15 x 213 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-162EX

Ilość	Cena jednostkowa [EUR]
1	7,3900 EUR
2	4,6600 EUR
3	3,7300 EUR
7	3,1800 EUR
17	1,7800 EUR
37	1,3800 EUR
75	1,2300 EUR
125	1,2300 EUR
175	1,2300 EUR
250	1,2300 EUR
350	1,2300 EUR
450	1,2300 EUR

Sprężyna przedłużająca Kupić

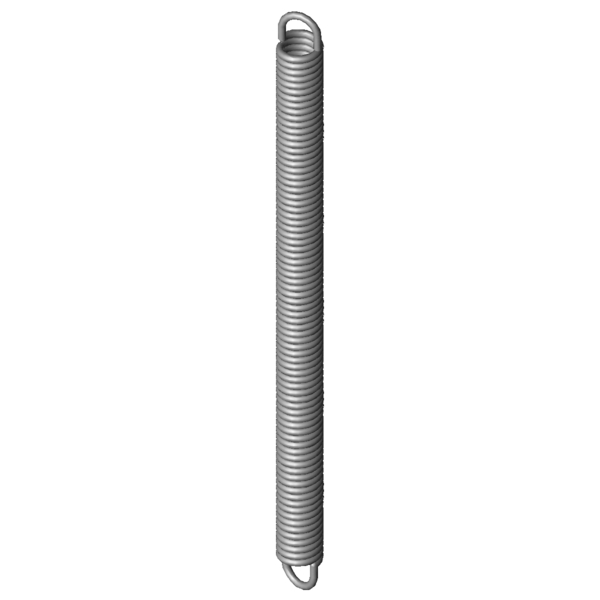

Obraz produktu Sprężyna przedłużająca RZ-162EX

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-162EX

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	270	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	2,5	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	15	mm	Zewnętrzna średnica zwoju
Dh	19,1	mm	Minimalna średnica tulei
L0	213	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	198,88	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	323,6	mm	Maksymalna długość przy obciążeniu statycznym
sn	110,6	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	269,8	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	8,06	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	2,228	N/mm	Sztywnosc sprezyny
F0	23,5	N	Wewnętrzna siła napięcia wstępnego
Fntol	22,3	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	2,5	mm	(+/-) Tolerancja długości swobodnej
Detol	0,3	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	47	stopień	Tolerancja pozycji oczek
Gew	122,3981	g	Waga artykułu
PG	#ZP	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-162EX Stal nierdzewna Ø 2,5 x 15 x 213 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-162EX Stal nierdzewna Ø 2,5 x 15 x 213 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-162EX Stal nierdzewna Ø 2,5 x 15 x 213 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-162EX Stal nierdzewna Ø 2,5 x 15 x 213 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-162EX

Formularz zapytania Sprężyna przedłużająca RZ-162EX Stal nierdzewna Ø 2,5 x 15 x 213 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-162EX

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-162EX Stal nierdzewna Ø 2,5 x 15 x 213 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-162EX	1.4310	2,5	15	213	269,8	323,6	110,6	2,228	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162EX	EN 10270-1	2,5	15	213	324,5	325,64	112,64	2,621	91,8 \| 100,0 \| 90,7 \| 84,7

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-115WX	10	218	0,527	1.4310	98,53	388,8	170,8	49,7 \| 74,8 \| 50,6 \| 23,6
RZ-141KX	16	189	0,609	1.4310	139,7	399,38	210,38	55,6 \| 87,5 \| 52,2 \| 27,2
RZ-141JX	16	155	0,764	1.4310	139,7	322,68	167,68	58,4 \| 82,2 \| 58,9 \| 34,2
RZ-156NX	20	211	0,865	1.4310	207,8	432,87	221,87	64,4 \| 91,4 \| 63,4 \| 38,4
RZ-156MX	20	203,5	0,901	1.4310	207,8	416,34	212,84	64,9 \| 90,2 \| 64,5 \| 40,0
RZ-144EX	14,5	174	0,922	1.4310	153	325,31	151,31	64,2 \| 86,1 \| 64,9 \| 41,5
RZ-144DX	14,5	158	1,028	1.4310	153	294,01	136,01	66,2 \| 83,6 \| 69,0 \| 46,1
RZ-159EX	18,5	219	1,073	1.4310	223,4	410,38	191,38	70,3 \| 92,8 \| 70,3 \| 47,9
RZ-144CX	14,5	142	1,161	1.4310	153	262,41	120,41	69,2 \| 81,1 \| 74,3 \| 52,1
RZ-159DX	18,5	199	1,196	1.4310	223,4	370,69	171,69	72,8 \| 91,5 \| 73,6 \| 53,3
RZ-159CX	18,5	179	1,351	1.4310	223,4	331	152	75,5 \| 88,4 \| 77,8 \| 60,2
RZ-147PX	15	151	1,636	1.4310	192,2	258,36	107,36	81,3 \| 86,3 \| 84,2 \| 73,4
RZ-162P-01X	20	202	1,684	1.4310	282,9	356,93	154,93	81,5 \| 86,4 \| 83,4 \| 74,9
RZ-147EX	12	170	1,801	1.4310	181,5	262,08	92,08	78,7 \| 79,9 \| 75,3 \| 80,8
RZ-162EX	15	213	2,228	1.4310	269,8	323,6	110,6	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162DX	15	193	2,509	1.4310	269,8	291,22	98,22	93,4 \| 96,9 \| 94,4 \| 88,8
RZ-162CX	15	173	2,834	1.4310	269,8	259,95	86,95	87,2 \| 93,7 \| 89,3 \| 78,6
RZ-162U-46X	18	231,5	3,011	1.4310	373,9	344,07	112,57	81,6 \| 86,2 \| 85,2 \| 73,4
RZ-162BX	15	153	3,256	1.4310	269,8	228,69	75,69	81,1 \| 90,6 \| 84,2 \| 68,4
RZ-162U-45X	18	207,5	3,401	1.4310	373,9	307,16	99,66	78,1 \| 88,0 \| 81,1 \| 65,0
RZ-177CX	19,2	221	3,628	1.4310	422,9	327,56	106,56	75,2 \| 84,2 \| 80,1 \| 61,5
RZ-162AX	15	136	3,743	1.4310	269,8	201,83	65,83	75,7 \| 87,9 \| 79,8 \| 59,5
RZ-162U-44X	18	183,5	3,907	1.4310	373,9	270,25	86,75	72,1 \| 84,3 \| 75,3 \| 56,6
RZ-177BX	19,2	196	4,167	1.4310	422,9	288,76	92,76	70,0 \| 82,8 \| 73,8 \| 53,5
RZ-162UX	14	184	6,407	1.4310	386,7	238,64	54,64	61,2 \| 89,7 \| 59,6 \| 34,5
RZ-177UX	18	237	8,237	1.4310	617,1	304,96	67,96	53,4 \| 80,9 \| 52,6 \| 26,9

Liczba podobnych metalowych sprężyn: 25

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-162EX

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-162EX
