Sprężyna przedłużająca RZ-177OX Stal nierdzewna Ø 3,6 x 25 x 176 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-177OX

Ilość Cena jednostkowa [EUR]
1 13,5300 EUR
2 10,7800 EUR
3 6,2300 EUR
7 4,2800 EUR
17 4,2800 EUR
37 4,2800 EUR
75 4,2800 EUR
125 4,2800 EUR
175 4,2800 EUR
250 4,2800 EUR
350 4,2800 EUR

Sprężyna przedłużająca Kupić

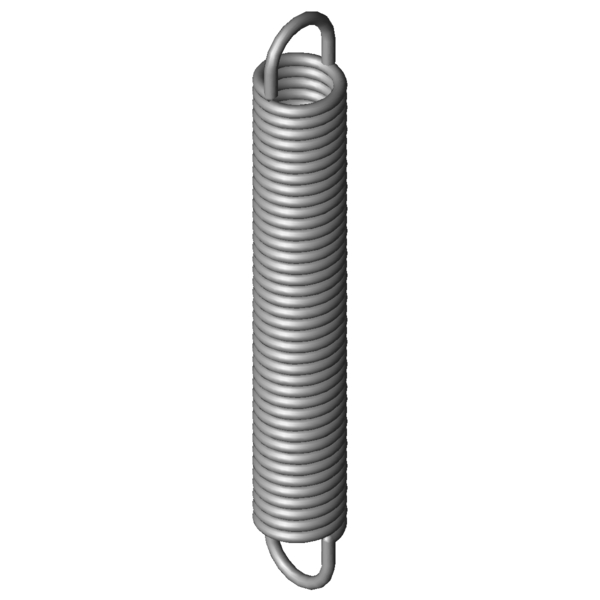

Obraz produktu Sprężyna przedłużająca RZ-177OX
Obraz produktu Sprężyna przedłużająca RZ-177OX
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-177OX

Symbole Wartość Jednostka Opis
Materialu 1.4310 - Rodzaj materialu
Oefo 1/1 deutsche - Kształt oczek
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1 mm Rozciągnięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2 mm Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek 270 ° Pozycja oczek (kąt przekręcenia oczek względem siebie)
d 3,6 mm Srednica drutu
D mm Średnia średnica zwoju
De 25 mm Zewnętrzna średnica zwoju
Dh 30,8 mm Minimalna średnica tulei
L0 176 mm Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk 146,7 mm Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln 291,03 mm Maksymalna długość przy obciążeniu statycznym
sn 115,03 mm Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn 463,3 N Maksymalna siła przy obciążeniu statycznym
n Stück Anzahl der federnden Windungen
nt szt. Ilość zwojów
Lh 14,65 mm Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R 3,773 N/mm Sztywnosc sprezyny
F0 29,4 N Wewnętrzna siła napięcia wstępnego
Fntol 32,96 N (+/-) Tolerancja przy maksymalnej sile statycznej
L0tol 2,5 mm (+/-) Tolerancja długości swobodnej
Detol 0,35 mm (+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol 35 stopień Tolerancja pozycji oczek
Gew 224,5563 g Waga artykułu
PG ###AG - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna przedłużająca
Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-177OX Stal nierdzewna Ø 3,6 x 25 x 176 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-177OX Stal nierdzewna Ø 3,6 x 25 x 176 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-177OX Stal nierdzewna Ø 3,6 x 25 x 176 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-177OX Stal nierdzewna Ø 3,6 x 25 x 176 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-177OX

Formularz zapytania Sprężyna przedłużająca RZ-177OX Stal nierdzewna Ø 3,6 x 25 x 176 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-177OX

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-177OX Stal nierdzewna Ø 3,6 x 25 x 176 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
RZ-177OX 1.4310 3,6 25 176 463,3 291,03 115,03 3,773 100,0 | 100,0 | 100,0 | 100,0
Z-177OX EN 10270-1 3,6 25 176 555,1 294,03 118,03 4,392 92,0 | 100,0 | 90,5 | 85,6
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
RZ-156CX 22,5 185 0,692 1.4310 186,1 433,79 248,79 48,9 | 84,9 | 43,2 | 18,6
RZ-156BX 22,5 165 0,795 1.4310 186,1 381,56 216,56 50,8 | 84,4 | 46,6 | 21,3
RZ-162K-03X 25 199 0,837 1.4310 229,9 453,16 254,16 52,9 | 88,7 | 47,4 | 22,5
RZ-162K-02X 25 171 1,008 1.4310 229,9 381,9 210,9 56,9 | 91,6 | 52,1 | 27,1
RZ-171AX 28,2 188 1,256 1.4310 297,5 409,9 221,9 60,6 | 90,4 | 58,0 | 33,3
RZ-162K-01X 25 143 1,269 1.4310 229,9 310,64 167,64 59,8 | 86,3 | 59,1 | 34,0
RZ-162U-34X 24 193 1,424 1.4310 287,9 379,79 186,79 63,4 | 90,2 | 61,9 | 38,3
RZ-171X 28,2 166 1,477 1.4310 297,5 354,67 188,67 64,1 | 90,6 | 62,6 | 39,2
RZ-162U-33X 24 172 1,637 1.4310 287,9 334,46 162,46 67,6 | 92,4 | 66,5 | 44,0
RZ-162U-32X 24 154 1,878 1.4310 287,9 295,61 141,61 70,4 | 88,9 | 71,7 | 50,5
RZ-162O-02X 20 171 2,042 1.4310 282,9 298,77 127,77 71,8 | 85,0 | 75,5 | 55,0
RZ-174BX 23,2 202 2,134 1.4310 356,7 357,79 155,79 74,0 | 89,6 | 75,4 | 56,8
RZ-174AX 23,2 180 2,453 1.4310 356,7 315,5 135,5 79,8 | 93,2 | 80,9 | 65,4
RZ-174X 23,2 158 2,885 1.4310 356,7 273,21 115,21 85,3 | 90,5 | 88,4 | 76,9
RZ-177OX 25 176 3,773 1.4310 463,3 291,03 115,03 100,0 | 100,0 | 100,0 | 100,0
RZ-177AX 19,2 174 4,791 1.4310 422,9 254,68 80,68 81,9 | 88,2 | 80,7 | 76,8
RZ-204X 24 193 6,871 1.4310 643,3 278,63 85,63 73,1 | 92,4 | 73,2 | 53,6
RZ-203X 24 141 10,09 1.4310 643,3 199,31 58,31 62,2 | 88,7 | 61,4 | 36,5
Liczba podobnych metalowych sprężyn: 17

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-177OX

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-177OX
