Sprężyna przedłużająca Z-147K-01I Stal sprężynowa Ø 2,2 x 20 x 90,9 mm / 180°

Ceny progresywne - Sprężyna przedłużająca Z-147K-01I

Ilość Cena jednostkowa [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6900 EUR
175 0,6900 EUR
250 0,6900 EUR
350 0,6900 EUR
450 0,6900 EUR

Sprężyna przedłużająca Kupić

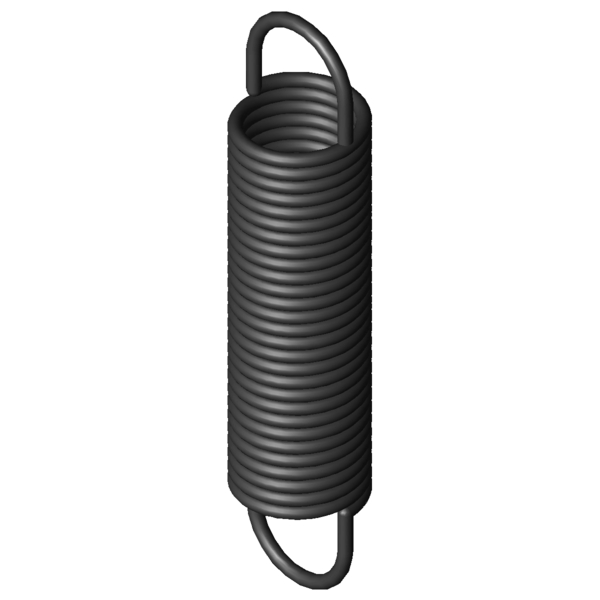

Obraz produktu Sprężyna przedłużająca Z-147K-01I
Obraz produktu Sprężyna przedłużająca Z-147K-01I
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca Z-147K-01I

Symbole Wartość Jednostka Opis
Materialu EN 10270-1 - Rodzaj materialu
Oefo 1/1 deutsche - Kształt oczek
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1 mm Rozciągnięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2 mm Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek 180 ° Pozycja oczek (kąt przekręcenia oczek względem siebie)
d 2,2 mm Srednica drutu
D mm Średnia średnica zwoju
De 20 mm Zewnętrzna średnica zwoju
Dh 23,8 mm Minimalna średnica tulei
L0 90,9 mm Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk 64,9 mm Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln 199,61 mm Maksymalna długość przy obciążeniu statycznym
sn 108,71 mm Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn 176,1 N Maksymalna siła przy obciążeniu statycznym
n Stück Anzahl der federnden Windungen
nt szt. Ilość zwojów
Lh 13 mm Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R 1,485 N/mm Sztywnosc sprezyny
F0 14,71 N Wewnętrzna siła napięcia wstępnego
Fntol 9,2 N (+/-) Tolerancja przy maksymalnej sile statycznej
L0tol 1,8 mm (+/-) Tolerancja długości swobodnej
Detol 0,45 mm (+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol 31 stopień Tolerancja pozycji oczek
Gew 50,98 g Waga artykułu
PG #ZJ - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna przedłużająca
Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca Z-147K-01I Stal sprężynowa Ø 2,2 x 20 x 90,9 mm / 180°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca Z-147K-01I Stal sprężynowa Ø 2,2 x 20 x 90,9 mm / 180°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca Z-147K-01I Stal sprężynowa Ø 2,2 x 20 x 90,9 mm / 180°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca Z-147K-01I Stal sprężynowa Ø 2,2 x 20 x 90,9 mm / 180°

Obliczanie ścieżki siły Sprężyna przedłużająca Z-147K-01I

Formularz zapytania Sprężyna przedłużająca Z-147K-01I Stal sprężynowa Ø 2,2 x 20 x 90,9 mm / 180°

Formularz zapytania Sprężyna przedłużająca Z-147K-01I

Podobne sprężyny naciągowe do Sprężyna przedłużająca Z-147K-01I Stal sprężynowa Ø 2,2 x 20 x 90,9 mm / 180°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
Z-147K-01I EN 10270-1 2,2 20 90,9 176,1 199,61 108,71 1,485 100,0 | 100,0 | 100,0 | 100,0
RZ-147K-01I 1.4310 2,2 20 90,9 147,2 197,16 106,26 1,275 92,1 | 100,0 | 90,7 | 85,5
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
Z-115V-14I 20 99 0,175 EN 10270-1 60,54 421,82 322,82 44,1 | 86,7 | 34,0 | 11,6
Z-115V-13I 20 90 0,201 EN 10270-1 60,54 371,17 281,17 46,3 | 89,1 | 36,5 | 13,3
Z-118I 21,6 95 0,211 EN 10270-1 67,4 395,13 300,13 46,0 | 87,0 | 37,2 | 13,9
Z-115V-12I 20 79 0,243 EN 10270-1 60,54 311,57 232,57 47,2 | 85,0 | 40,6 | 16,1
Z-117AI 21,6 85 0,249 EN 10270-1 67,4 339,54 254,54 47,7 | 86,3 | 40,5 | 16,3
Z-115V-11I 20 70 0,296 EN 10270-1 60,54 260,91 190,91 49,0 | 81,7 | 45,7 | 19,6
Z-121AI 17,6 99,8 0,351 EN 10270-1 82,12 316,3 216,5 51,9 | 83,9 | 48,4 | 23,4
Z-121I 17,6 88,6 0,413 EN 10270-1 82,12 272,37 183,77 55,5 | 86,1 | 52,9 | 27,6
Z-130JI 20 100 0,449 EN 10270-1 100,9 309,45 209,45 58,4 | 90,9 | 54,6 | 29,7
Z-130HI 20 73 0,724 EN 10270-1 100,9 202,91 129,91 68,6 | 87,4 | 70,5 | 47,9
Z-147HI 24 88,6 0,94 EN 10270-1 148 235,65 147,05 78,2 | 93,6 | 79,0 | 62,1
Z-137AI 18,6 95 1,033 EN 10270-1 144,7 224,6 129,6 81,7 | 93,2 | 83,0 | 68,9
Z-147K-02I 20 112 1,099 EN 10270-1 176,1 258,86 146,86 84,9 | 93,7 | 87,0 | 74,0
Z-140AI 18 87,4 1,263 EN 10270-1 149,2 196,22 108,82 89,8 | 92,4 | 92,3 | 84,6
Z-147K-01I 20 90,9 1,485 EN 10270-1 176,1 199,61 108,71 100,0 | 100,0 | 100,0 | 100,0
Z-141GI 16 87 1,828 EN 10270-1 166,7 170,28 83,28 85,1 | 88,9 | 85,6 | 80,9
Z-147K-21I 20 75,5 1,968 EN 10270-1 176,1 157,5 82 85,8 | 94,4 | 87,7 | 75,4
Z-155I 22,5 93 2,03 EN 10270-1 223,8 194,52 101,52 83,7 | 91,5 | 86,0 | 73,5
Z-156HI 20 91 2,912 EN 10270-1 249,9 169,88 78,88 72,9 | 96,0 | 71,5 | 51,1
Z-156GI 20 86 3,16 EN 10270-1 249,9 158,71 72,71 70,0 | 94,2 | 68,7 | 47,1
Z-158I 18,5 86,6 3,966 EN 10270-1 268,6 148,65 62,05 63,6 | 91,9 | 61,3 | 37,4
Z-162N-01I 20 112 4,035 EN 10270-1 341,5 189,8 77,8 61,7 | 86,6 | 61,6 | 36,9
Z-162U-29I 24 94 4,35 EN 10270-1 348,5 167,9 73,9 59,4 | 84,5 | 59,3 | 34,4
Z-162NI 20 95,8 5,023 EN 10270-1 341,5 158,32 62,52 58,4 | 91,2 | 54,5 | 29,7
Z-162MI 20 70,6 7,939 EN 10270-1 341,5 110,16 39,56 49,4 | 85,4 | 44,0 | 18,8
Z-176I 19,2 103 10,645 EN 10270-1 510 146,64 43,64 45,2 | 84,3 | 37,3 | 13,9
Z-162U-39I 18 86 11,93 EN 10270-1 452,6 120,3 34,3 44,5 | 86,0 | 35,2 | 12,3
Z-177RI 18 78,5 36,971 EN 10270-1 739,6 96,56 18,06 34,4 | 79,2 | 20,2 | 4,0
Liczba podobnych metalowych sprężyn: 27
