Sprężyna przedłużająca Z-156HI Stal sprężynowa Ø 2,5 x 20 x 91 mm / 180°

Ceny progresywne - Sprężyna przedłużająca Z-156HI

Ilość	Cena jednostkowa [EUR]
1	6,5600 EUR
2	4,1300 EUR
3	2,9300 EUR
7	2,5000 EUR
17	1,2300 EUR
37	0,9300 EUR
75	0,7600 EUR
125	0,7600 EUR
175	0,7600 EUR
250	0,7600 EUR
350	0,7600 EUR
450	0,7600 EUR

Sprężyna przedłużająca Kupić

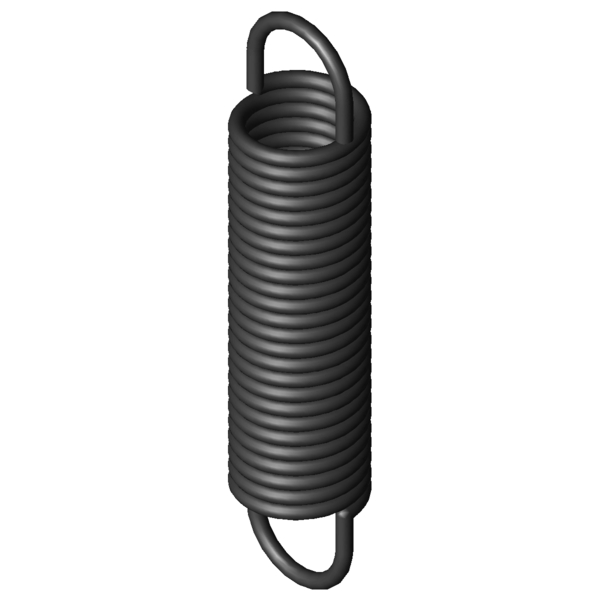

Obraz produktu Sprężyna przedłużająca Z-156HI

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca Z-156HI

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	180	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	2,5	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	20	mm	Zewnętrzna średnica zwoju
Dh	24,1	mm	Minimalna średnica tulei
L0	91	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	66,25	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	169,88	mm	Maksymalna długość przy obciążeniu statycznym
sn	78,88	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	249,9	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	12,37	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	2,912	N/mm	Sztywnosc sprezyny
F0	20,2	N	Wewnętrzna siła napięcia wstępnego
Fntol	14,2	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	1,5	mm	(+/-) Tolerancja długości swobodnej
Detol	0,35	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	28	stopień	Tolerancja pozycji oczek
Gew	58,15	g	Waga artykułu
PG	#ZK	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca Z-156HI Stal sprężynowa Ø 2,5 x 20 x 91 mm / 180°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca Z-156HI Stal sprężynowa Ø 2,5 x 20 x 91 mm / 180°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca Z-156HI Stal sprężynowa Ø 2,5 x 20 x 91 mm / 180°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca Z-156HI Stal sprężynowa Ø 2,5 x 20 x 91 mm / 180°

Obliczanie ścieżki siły Sprężyna przedłużająca Z-156HI

Formularz zapytania Sprężyna przedłużająca Z-156HI Stal sprężynowa Ø 2,5 x 20 x 91 mm / 180°

Formularz zapytania Sprężyna przedłużająca Z-156HI

Podobne sprężyny naciągowe do Sprężyna przedłużająca Z-156HI Stal sprężynowa Ø 2,5 x 20 x 91 mm / 180°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
Z-156HI	EN 10270-1	2,5	20	91	249,9	169,88	78,88	2,912	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-156HI	1.4310	2,5	20	91	207,8	167,71	76,71	2,501	91,9 \| 100,0 \| 90,2 \| 85,5

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
Z-117AI	21,6	85	0,249	EN 10270-1	67,4	339,54	254,54	40,2 \| 83,3 \| 29,0 \| 8,4
Z-115V-11I	20	70	0,296	EN 10270-1	60,54	260,91	190,91	40,6 \| 79,0 \| 32,8 \| 10,0
Z-121AI	17,6	99,8	0,351	EN 10270-1	82,12	316,3	216,5	42,6 \| 81,1 \| 34,6 \| 12,0
Z-121I	17,6	88,6	0,413	EN 10270-1	82,12	272,37	183,77	45,0 \| 83,1 \| 37,9 \| 14,1
Z-130JI	20	100	0,449	EN 10270-1	100,9	309,45	209,45	47,3 \| 87,7 \| 39,0 \| 15,2
Z-130HI	20	73	0,724	EN 10270-1	100,9	202,91	129,91	53,0 \| 84,1 \| 50,5 \| 24,5
Z-147HI	24	88,6	0,94	EN 10270-1	148	235,65	147,05	59,3 \| 89,6 \| 56,4 \| 31,8
Z-141I	18	104	1,007	EN 10270-1	149,2	240,46	136,46	59,7 \| 85,8 \| 58,8 \| 34,5
Z-137AI	18,6	95	1,033	EN 10270-1	144,7	224,6	129,6	61,4 \| 89,6 \| 59,4 \| 35,2
Z-147K-02I	20	112	1,099	EN 10270-1	176,1	258,86	146,86	63,2 \| 89,8 \| 62,1 \| 37,8
Z-140AI	18	87,4	1,263	EN 10270-1	149,2	196,22	108,82	66,0 \| 88,7 \| 66,1 \| 43,3
Z-147K-01I	20	90,9	1,485	EN 10270-1	176,1	199,61	108,71	72,9 \| 96,0 \| 71,5 \| 51,1
Z-147K-21I	20	75,5	1,968	EN 10270-1	176,1	157,5	82	80,5 \| 90,3 \| 83,3 \| 67,8
Z-155I	22,5	93	2,03	EN 10270-1	223,8	194,52	101,52	82,9 \| 95,6 \| 83,6 \| 69,6
Z-156HI	20	91	2,912	EN 10270-1	249,9	169,88	78,88	100,0 \| 100,0 \| 100,0 \| 100,0
Z-156GI	20	86	3,16	EN 10270-1	249,9	158,71	72,71	95,5 \| 98,2 \| 96,1 \| 92,2
Z-158I	18,5	86,6	3,966	EN 10270-1	268,6	148,65	62,05	85,0 \| 95,9 \| 85,9 \| 73,2
Z-162N-01I	20	112	4,035	EN 10270-1	341,5	189,8	77,8	82,8 \| 90,2 \| 85,9 \| 72,2
Z-162U-29I	24	94	4,35	EN 10270-1	348,5	167,9	73,9	79,2 \| 87,8 \| 82,7 \| 67,2
Z-162NI	20	95,8	5,023	EN 10270-1	341,5	158,32	62,52	76,3 \| 94,8 \| 76,2 \| 58,0
Z-162MI	20	70,6	7,939	EN 10270-1	341,5	110,16	39,56	62,4 \| 89,0 \| 61,7 \| 36,7
Z-176I	19,2	103	10,645	EN 10270-1	510	146,64	43,64	55,6 \| 87,5 \| 52,2 \| 27,1
Z-162U-39I	18	86	11,93	EN 10270-1	452,6	120,3	34,3	54,2 \| 89,3 \| 49,3 \| 24,0
Z-177RI	18	78,5	36,971	EN 10270-1	739,6	96,56	18,06	39,3 \| 81,9 \| 28,3 \| 7,7

Liczba podobnych metalowych sprężyn: 23

Numer taryfy celnej: 73202085; Sprężyna przedłużająca Z-156HI

Kraj pochodzenia: DE, German; Sprężyna przedłużająca Z-156HI
